Схема разводки отопления

Схема отопления в частном доме — это способ разводки труб от котла к приборам. Основных систем водяного отопления три: однотрубная, двухтрубная и коллекторная. Для дома до 150 м² берут двухтрубную схема разводки с насосом, для больших домов — коллекторную.

Выбор схемы определяет и расход труб, и равномерность тепла по помещениям, и возможность регулировать каждый радиатор отопительной системы. Ниже — как устроена отопительной системы обвязка, чем схемы разводки отличаются, какие трубы и радиаторы брать и в каком порядке идут работы.

Из чего состоит система отопления

Любая схема собирается из одних и тех же узлов, которые перечислены ниже. Понимать состав оборудования нужно, чтобы разговаривать с монтажником на одном языке: работы принимают по нему же.

• Котёл. Источник тепла: газовый, электрический, твердотопливный. Греет теплоносителя объём и гонит его в контур водяного отопления.
• Циркуляционный насос. Обеспечивает движение теплоносителя по контуру отопительной системы. В настенных котлах встроен, в напольных ставится отдельно.
• Расширительный бак. Компенсирует тепловое расширение: его количество литров берут как 10 % от объёма всей системы.
• Группа безопасности. Предохранительный клапан, автоматический воздухоотводчик, манометр: без них монтаж закрытой системы не принимают.
• Трубы подающей и обратной линии. По подающей теплоносителя поток идёт от котла к приборам, обратка возвращает его остывшим.
• Радиаторы или контуры пола. Приборы отопительной системы, которые отдают тепло в помещений воздух.
• Запорная арматура. Краны на входе и выходе, чтобы менять радиатор без слива всей системы отопления.
• Балансировочные клапаны. Выравнивают расход теплоносителя по веткам: их используют в любой схеме сложнее однотрубной.

Однотрубная схема

Самая простая схема разводки: одна труба идёт по кругу через все радиаторы и возвращается в котёл. Народное название — «ленинградка».

• Плюсы. Минимум труб, дешевле на 30–40 %, монтаж проще всего.
• Минусы. Теплоносителя поток теряет температуру по пути от прибора к прибору: последний радиатор в цепочке холоднее первого на 15–20 °C.
• Компенсация. Дальние радиаторы делают больше по числу секций — на 20–30 %: у ближних их количество меньше.
• Байпасы. Перемычка у каждого прибора позволяет снять радиатор, не останавливая систему.
• Где применима. В частном доме до 100 м² с 5–7 приборами на одной ветке.

Однотрубная схема сейчас применяется реже: экономия на трубах небольшая, а регулировать температуру в отдельной комнате практически невозможно. Своими руками её делают чаще прочих. Для дачи и небольшого дома такая схема отопления рабочая, для постоянного проживания — компромиссная.

Двухтрубная схема

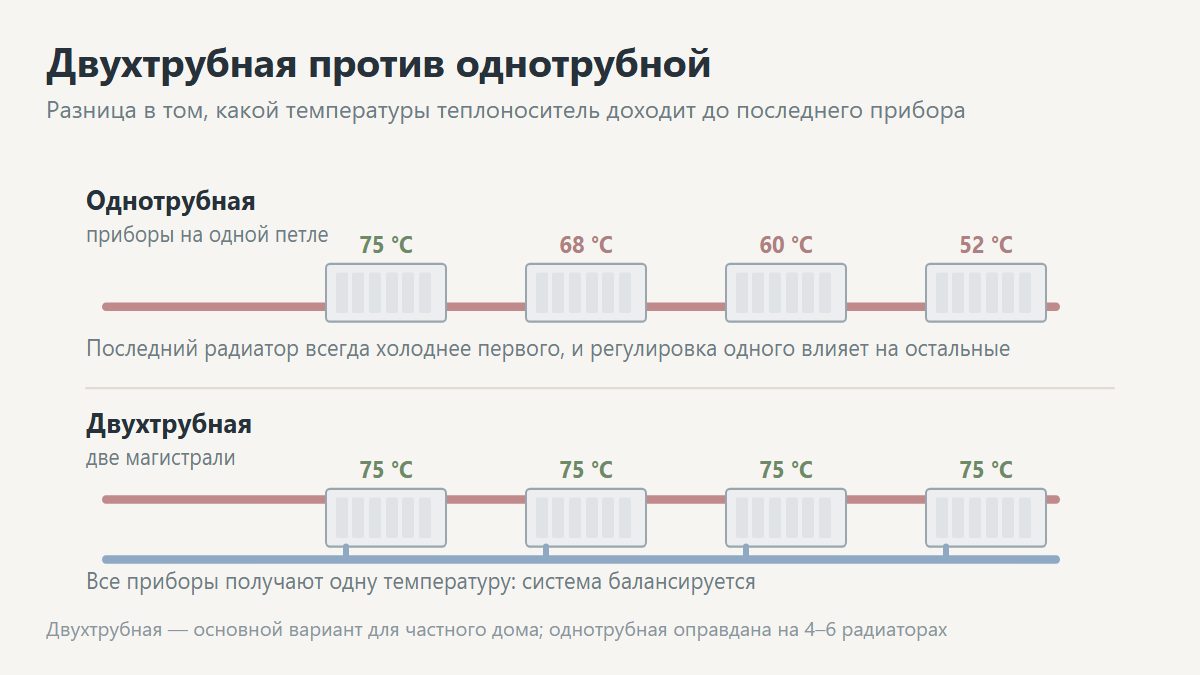

Рабочий стандарт для систем отопления в частном доме. Подающей и обратной линии трубы идут параллельно, и каждый радиатор получает жидкость одинаковой температуры.

• Тупиковая (плечевая). Подающей линии труба идёт до последнего прибора, обратная возвращается навстречу. Экономнее по трубам, требует балансировки.
• Попутная (петля Тихельмана). Обратная труба идёт в том же направлении, что и подающей линии магистраль. Система балансируется сама, но трубы длиннее на 15–20 %.
• Нижняя прокладка. Трубы идут по полу или в стяжке — этот выбор в новых домах используют чаще всего.
• Верхняя. Магистраль под потолком, в частном доме применяется реже.

Двухтрубная схема отопительной системы даёт равномерное распределение тепла и позволяет ставить термоголовку на радиатор. Стоит она на 25–35 % дороже однотрубной, но разница окупается комфортом и экономией газа.

Коллекторная схема

От коллектора к каждому прибору идёт своя пара труб, которые уложены в стяжке. Радиаторы подключены независимо, и температура в каждой комнате регулируется отдельно.

• Плюсы. Полная независимость приборов, идеальная балансировка, все соединения в одном месте — коллекторном шкафу.
• Минусы. Расход труб в 1,5–2 раза выше, а для разводки необходимо иметь стяжку или подпол.
• Где применяется. Дома от 150 м², дома с тёплым полом и сложных планировок, где число помещений большое.
• Совмещение. Часто используют комбинацию: коллекторная схема на контуры пола и двухтрубная на радиаторы.

Скрытая разводки прокладка в стяжке допустима только цельными отрезками без соединений: любая муфта под полом — это потенциальная течь, до которой не добраться. Это правило нарушают чаще других, и обходится оно вскрытием стяжки.

Тёплый пол в системе

• Температуры. Теплоносителя нагрев в контуре пола 35–45 °C против 60–75 °C в радиаторной линии, поэтому необходимо ставить смесительный узел.
• Длина одного контура не больше 90–100 метров при трубе 16 мм: дальше сопротивление слишком велико.
• Шаг укладки 150 мм у наружных стен и в санузлах, 200–250 мм в остальных помещениях.
• Стяжка 60–80 мм с демпферной лентой по периметру.
• Коллектор с расходомерами на выходе каждого контура отопления.

Комбинированная схема в частном доме выглядит так: тёплый пол на первом этаже, радиаторы на втором. Такая система отопления работает эффективнее всего с конденсационным типом котла, потому что низкая температуры обратки — как раз его режим.

Естественная или принудительная циркуляция

• С естественной циркуляцией. Теплоносителя объём движется за счёт разницы плотности горячей и холодной воды. Не зависит от электричества, но требует труб большого диаметра (32–50 мм), уклонов 3–5 мм на метр и верхней разводки. Работает в домах до 100 м².
• С принудительной циркуляцией. Насос гонит теплоносителя объём по контуру. Трубы тоньше (16–25 мм), уклоны не нужны, схема любая. Требует электричества, поэтому нужен ИБП на 2–4 часа.

Практически все новые системы делают с принудительной циркуляцией: это дешевле по трубам, работает с любой схемой разводки и позволяет регулировать каждый прибор. Циркуляционный насос при этом резервируют. Естественная циркуляция остаётся вариантом там, где свет отключают регулярно, а генератора нет.

Какие трубы использовать

• Полипропилен (PPR). 60–140 ₽ за метр. Дешёвый, паяется, но требует армирования и не гнётся. Для систем отопления со скрытой разводкой в стяжке.
• Металлопластик. 90–180 ₽ за метр. Гнётся руками, ставится на пресс-фитинги: такие трубы удобны для коллекторной разводки отопления.
• Сшитый полиэтилен (PE-X). 100–200 ₽ за метр. Лучший вариант для тёплого пола и скрытой разводки: имеет память формы, выдерживает замерзание.
• Медь. 400–800 ₽ за метр. Долговечно и красиво в открытой разводки прокладке, но дорого и требует пайки.
• Сталь. Устаревший вариант, в частном доме для систем отопления сейчас почти не используется.

Диаметр подбирают по расходу жидкости: магистраль от котла 25–32 мм, ветки 20–25 мм, подводка к радиатору 16 мм. В этом случае шума не будет. Занижение диаметра даёт шум и недогрев дальних приборов, завышение — лишние деньги и инерцию.

Радиаторы: расчёт и подключение

• Мощность отопления. 100 Вт на квадратный метр при высоте потолка до 3 метров. Для комнаты 20 м² нужно 2 000 Вт.
• Секции. Одна алюминиевая секция даёт 150–180 Вт при температуре теплоносителя 70/55 °C. На 2 000 Вт нужно 12–13 секций.
• Запас. 15–20 % на угловые комнаты и большой площади остекление.
• Место установки. Под окном, длина прибора отопления 70–75 % ширины проёма: в этом случае холодный поток от стекла отсекается.
• Боковое подключение. Стандарт для 6–10 секций.
• Нижнее подключение. Для скрытой разводки, теряет 3–5 % мощности.
• Диагональное. Для приборов больше 12 секций: даёт максимальную теплоотдачу.

Тип радиаторов влияет на инерцию системы: алюминиевые и биметаллические греются быстро, чугунные держат тепло дольше, и остывают они меньше. Для системы отопления с автоматикой берут алюминий, для дома с твердотопливным котлом — чугун.

Порядок монтажа

• Проект. Теплотехнический расчёт, схема отопления, спецификация. 15–30 тыс. ₽.
• Разметка. Места приборов отопления, трассы разводки, точка котла: с этого начинается монтаж.
• Черновые работы. Прокладка разводки до стяжки и штукатурки, цельными отрезками, которые не имеют соединений.
• Опрессовка черновой части. 1,5 рабочего давления, выдержка 24 часа: эти работы обязательны до заливки стяжки.
• Установка котла и обвязка. Группа безопасности, насос, бак, фильтр: эти работы делает монтажник с допуском.
• Монтаж радиаторов. После отделки стен, на кронштейны с зазором 10–12 см от пола и 5–10 см от подоконника.
• Заполнение системы отопления. Опрессовка полная, с проверкой всех соединений.
• Балансировка. Настройка расхода по веткам и контурам.
• Пусконаладка. Для газового котла — только специалистом газовой службы.

Отопление двухэтажного дома

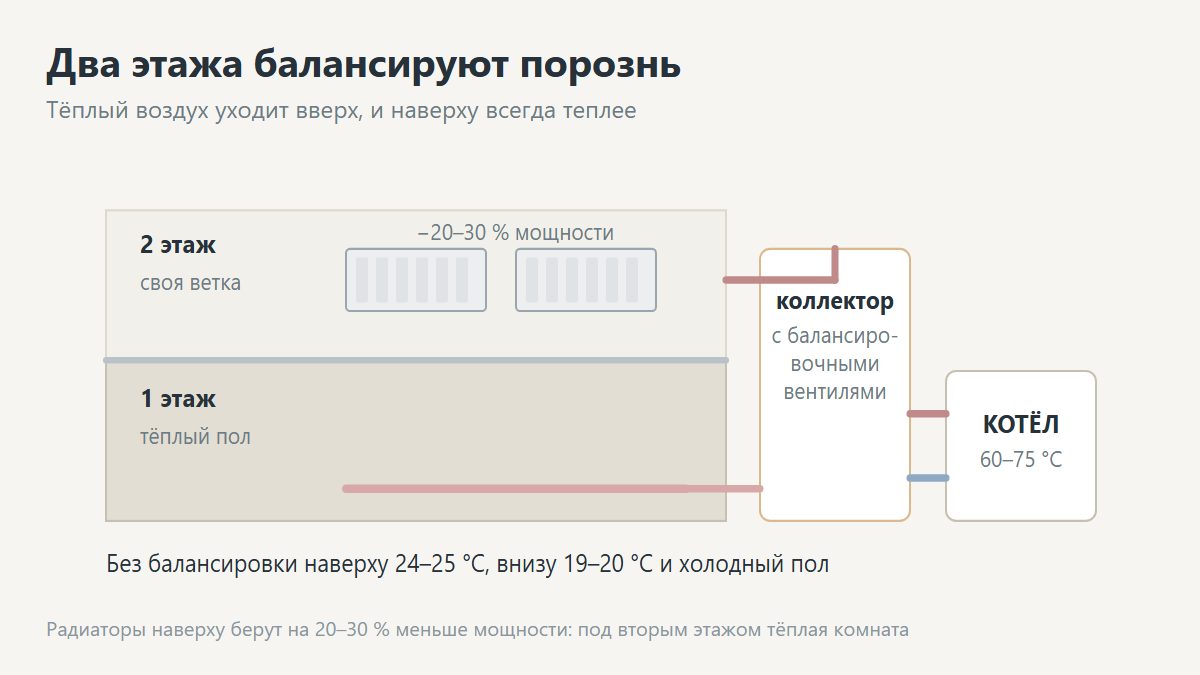

Схема отопления двухэтажного дома отличается тем, что горячая жидкость естественным образом уходит вверх, и с этой циркуляцией приходится считаться. Без правильного решения второй этаж перегревается, а первый недотапливается.

• Раздельные ветки на каждый этаж. От котла идут две независимые линии отопления с собственными балансировочными клапанами. Это базовое решение для двух уровней.
• Коллектор на каждом этаже. Для сложных планировок: своя гребёнка наверху и внизу, обе запитаны от котельной.
• Обратной линии сбор. Обратка с обоих этажей сводится в котельной, где стоит общий фильтр-грязевик.
• Воздухоотводчики наверху. В верхних точках каждой ветки отопления обязательны автоматические воздушники: воздух всегда собирается там.
• Насос на каждую ветку. При большой длине контуров ставят отдельные насосы, иначе балансировка не даёт результата.

Типичная схема отопительной сети для двух этажей выглядит так: тёплый пол внизу, радиаторы наверху, две ветки от котла, коллектор в котельной. Монтаж такой системы дороже на 15 %. Такая система отопления даёт разную температуру на этажах, что и нужно: наверху обычно спальни, где прохладнее комфортнее.

Отдельный момент — стояки между этажами. Их ведут в штрабе или в коробе, обязательно цельной трубой без соединений, и с компенсацией теплового удлинения: полипропилен на 10 метрах вытягивается почти на 10 см.

Обслуживание системы отопления

Смонтированная система отопления требует регулярных работы процедур, иначе за пять лет теряет до 20 % эффективности.

• Проверка давления. Раз в месяц по манометру: рабочее 1,2–1,8 бар в холодном состоянии. Падение означает утечку или проблему с расширительным баком.
• Развоздушивание радиаторов. Раз в сезон краном Маевского на каждом приборе, начиная с нижнего этажа.
• Проверка расширительного бака. Давление в воздушной камере на 0,2 бар ниже рабочего, проверяется автомобильным манометром раз в год.
• Чистка фильтра-грязевика. Перед отопительным сезоном: грязь из системы отопления оседает именно там.
• Промывка контуров. Раз в 5–7 лет, особенно если система заполнена обычной водой, а не подготовленным теплоносителя составом.
• Обслуживание котла. Ежегодно, по договору с сервисной организацией.
• Проверка автоматики. Термоголовки и датчики раз в год перед сезоном.

Отдельно про теплоноситель. Обычная водопроводная вода даёт накипь и коррозию: соли жёсткости оседают на стенках трубы просвета и в теплообменнике. Правильно заполнять систему отопления дистиллированной водой или готовым составом с ингибиторами. Антифриз берут только там, где дом зимой не отапливается постоянно: он густой, требует более мощного насоса и снижает теплоотдачу на 10–15 %.

Признаки, по которым видно, что систем обслуживание запущено: холодная нижняя часть радиатора при горячей верхней (воздух или засор), шум в трубах (воздух или завышенная скорость), частое срабатывание подпитки (утечка). Каждый из них лечится за час, если заметить вовремя.

Типичные ошибки

• Соединения в стяжке. Течь под полом и вскрытие стяжки, которые обойдутся дороже всей разводки.
• Нет запорной арматуры на приборах. Замена одного радиатора требует слива всей системы отопления.
• Занижен диаметр магистрали. Дальние помещений батареи холодные.
• Однотрубная схема отопления на 12 приборов. Последние в цепочке не греют вовсе.
• Нет балансировки. Ближние к котлу радиаторы кипят, дальние холодные.
• Расширительный бак мал. Постоянно срабатывает предохранительный клапан.
• Нет ИБП. При отключении света системы отопления с насосом встают.
• Тёплый пол напрямую от котла. Без смесительного узла стяжка трескается, а по полу невозможно ходить.

Частые вопросы

Какая схема отопления лучше для частного дома

Двухтрубная схема отопления для дома до 150 м², коллекторная для большего метража и там, где есть тёплый пол.

Сколько стоит система отопления

Для дома 150 м²: материалы 250–450 тыс. ₽, монтаж 200–350 тыс. ₽, котёл 45–160 тыс. ₽. Итого 500–950 тыс. ₽ под ключ.

Можно ли смонтировать самому

Работы по прокладке разводки и монтажу радиаторы — да, при аккуратности. Обвязку котла и пусконаладку систем газового оборудования делает только специалист с допуском.

Какая температура должна быть в системе

70/55 °C для радиаторов в морозы, 35–45 °C для тёплого пола. Современные котлы с погодозависимой автоматикой сами снижают температуры отопления при потеплении.

Из чего состоит отопительная система дома

Любая схема водяного отопления в частном доме собирается из одного набора узлов. Разница между вариантами — только в том, как между ними проложены трубы и куда идёт поток теплоносителя.

• Котёл. Источник тепла, который греет теплоносителя объём до заданной температуры. Мощность оборудования считают по теплопотерям, а не по площади: обычно 1 кВт на 10 м² при нормальном утеплении.
• Циркуляционный насос. Гонит воду по кругу. В системе с принудительной циркуляцией он основной, при естественной — резервный.
• Расширительный бак. Принимает прирост объёма при нагреве: количество литров берут как 10 % от всей системы.
• Группа безопасности. Манометр, воздухоотводчик и клапан — их установки требует любой закрытый контур.
• Трубы подающей и обратной линии. По подающей горячая вода идёт к приборам, по обратной возвращается остывшей.
• Радиаторы и контуры пола. Отдают тепло в комнаты, и от их числа зависит выбор схемы.

Основные различия между вариантами разводки сводятся к длине труб и к тому, насколько ровно распределяется теплоносителя поток. В сложных домах с двумя этажами и тёплым полом необходимо ставить коллектор: без него балансировать десяток контуров нечем.

Какую схему используют в двухэтажном доме чаще всего

Двухтрубную с нижней разводкой и коллектором на каждом этаже. В этом случае длина плеч меньше, а монтаж отопительной сети проще: стояки идут в одном месте, а не по всему периметру.

Следующий шаг

Схема выбрана — дальше газовый котёл и его мощность и тёплый пол. Разводки трассы закладывают до отделки, поэтому сверьтесь с порядком работ.
