Вентиляция в частном доме

Вентиляция в частном доме нужна, чтобы в помещения поступал свежий воздух, а отработанный уходил наружу. Норма воздухообмена для жилых помещений — 30 м³/ч на человека, 60 м³/ч для кухни с электроплитой и 25 м³/ч для санузла. В доме с герметичными окнами естественная вентиляция через щели не работает: ставят либо приточные клапаны, либо приточно-вытяжную систему с механическим побуждением.

Признаки, что вентиляции в частном доме не хватает, знакомы многим: запотевшие окна зимой, тяжёлый воздух по утрам, запахи из кухни, плесень в углах и на откосах — такие следы видны сразу. Причина одна: воздух в доме не обновляется. Ниже — какие бывают системы вентиляции, как считать воздухообмен, чем естественная вентиляция отличается от принудительной, которую делают на вентиляторах, зачем нужен рекуператор, как проложить вентиляционные воздуховоды и сколько стоит монтаж каждой схемы.

Зачем нужна вентиляция

• Кислород. Человек за час выдыхает столько углекислого газа, что в закрытой спальне его концентрация превышает норму уже к середине ночи. Отсюда тяжёлая голова по утрам: свежего воздуха просто не хватает.
• Влажность. Семья из четырёх человек выделяет 10–12 литров воды в сутки. Без вентиляции эта влага оседает на окнах и в углах.
• Запахи. Кухня, санузел, обувь в прихожей — всё это уходит через вентиляционные каналы, а не расходится по другим комнатам дома.
• Защита конструкций. Влажный воздух проникает в утеплитель и другие материалы стен; там, где вентиляции нет, сыреет мансарда и появляется плесень на откосах.
• Безопасность. Котельной с газовым или твердотопливным оборудованием нужен приток воздуха для горения, иначе горелка работает неправильно.

Раньше эту работы часть выполняли щели, которые были в каждом доме: деревянные окна, неплотные двери, продухи. Современный дом герметичен, и воздухообмен в нём необходимо организовать специально. Чем лучше утеплён дом, тем важнее система вентиляции.

Как воздух движется по дому

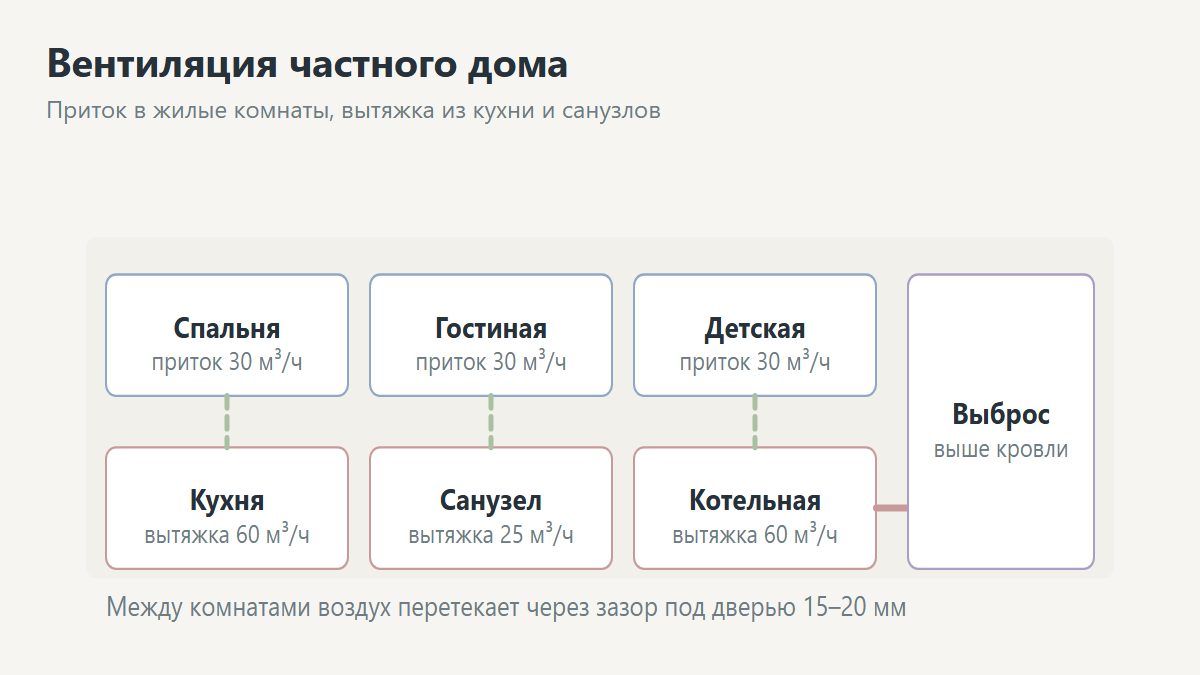

Правильная схема вентиляции в частном доме строится на одном принципе: свежий воздух подаётся в чистые помещения, а удаляется из грязных, которые примыкают к вытяжке. Схема простая: между ними воздух перетекает, попутно проветривая весь дом.

• Приток — жилые комнаты: спальни, гостиная, детская, кабинет. Именно там люди проводят время, и свежий воздух должен поступать в первую очередь туда.
• Вытяжка — влажные помещения, котельная, кладовая, гардеробная: те, которые дают влагу и запахи.
• Переток — зазор 15–20 мм под межкомнатной дверью либо переточные отверстия в полотне. Без них воздух в комнате запирается, и вся система вентиляции не работает.
• Коридор служит транзитной зоной: потоки воздуха из комнат собираются в нём и уходят в вытяжку.
• Второй этаж продумывают отдельно: из-за разницы температуры тёплый воздух поднимается наверх, и без вытяжки на верхнем уровне там всегда душно.

Из этого принципа следуют простые практические выводы, которые также стоит знать. Вытяжные вентиляторы в спальне бесполезны и даже вредны — он выбрасывает уже подогретый свежий воздух с нужной температурой. Приточный клапан в санузле тоже не нужен: воздух там должен уходить. Часто мешают и плотно пригнанные двери без зазора: из-за них даже правильно рассчитанная система вентиляции перестаёт работать.

Нормы и расчёт вентиляции

Расчёт вентиляции могут вести двумя способами, и берут большую цифру. Такие нормы заданы сводом правил.

• По людям: 30 м³/ч на человека при постоянном пребывании, 20 м³/ч при периодическом.
• По кратности: объём помещения умножают на нормативную кратность, которую задают нормы для каждого типа комнат. Для жилых комнат — 1 объём в час, для кухни — 3, для санузла — 5.
• Нормативные минимумы вытяжки: кухня с электроплитой 60 м³/ч, с газовой 90 м³/ч, ванная 25 м³/ч, туалет 25 м³/ч, совмещённый узел 50 м³/ч, котельная 60 м³/ч.

Пример расчёта для дома 150 м² с четырьмя жильцами: по людям 120 м³/ч, по вытяжке из кухни и двух влажных помещений 110 м³/ч. По расчёту приточная установка должна давать от 150 м³/ч с запасом. Приток подают в комнаты, вытяжку — из кухни и котельной, а между ними воздух перетекает через щель под дверью.

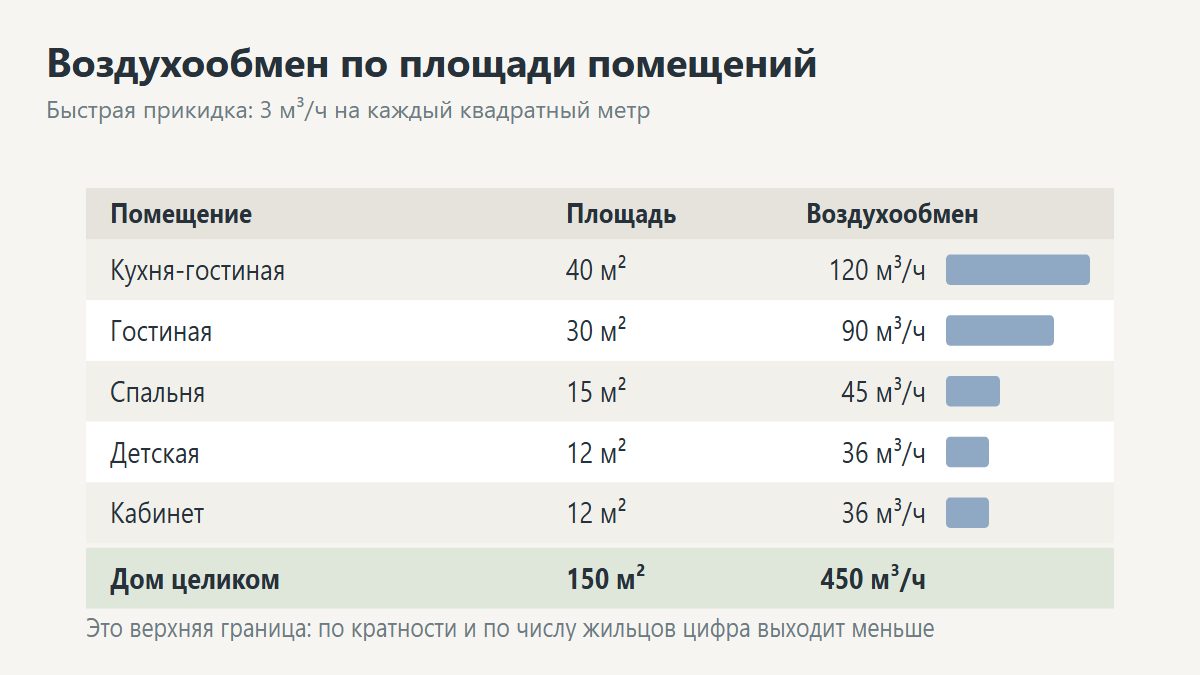

Расчёт по площади помещений

Кроме двух нормативных методов расчёта, есть прикидка воздухообмен по площади: 3 м³/ч на каждый квадратный метр жилых помещений частного дома. Для дома 150 м² это 450 м³/ч — верхняя граница, по которой оборудование могут подбирать при большом числе жильцов.

• Гостиная 30 м² — 90 м³/ч по площади или 60 м³/ч по кратности; берут большее.
• Спальня 15 м² — 45 м³/ч по площади, 60 м³/ч на двух человек по норме.
• Детская 12 м² — 36 м³/ч, и этого достаточно на одного ребёнка.
• Кухня-гостиная 40 м² — расчёт отдельный: приток по площади плюс вытяжка 60–90 м³/ч над плитой.
• Кабинет 12 м² — 36 м³/ч; в помещении, где человек работает весь день, воздухообмен должен быть полным.

Расчёт по площади удобен на раннем этапе, когда планировка ещё меняется. Точный проект системы вентиляции делают позже — по нему подбирают сечения воздуховодов и мощность вентиляторов, которые должны обеспечить нужный расход при допустимом уровне шума.

Естественная система вентиляции

Естественная система вентиляции работает за счёт разницы температуры и давления: тёплый отработанный воздух поднимается по вертикальным каналам и уходит через крышу, а на его место приходит свежий воздух с улицы.

• Каналы системы из влажных помещений и котельной выводят вертикально выше конька.
• Сечение канала должно быть от 130×130 мм, круглые трубы — 125–150 мм.
• Вентиляционные каналы не объединяют между собой: запахи из санузла пойдут в кухню.
• Приток обеспечивают приточные отверстия и клапаны в стенах или окнах — без них перепада давления не будет.
• Каналы, которые идут по чердаку, необходимо утеплять: иначе выпадает конденсат и тяга падает.
• Летом естественная вентиляция почти не работает: разница температуры мала, и тяга исчезает.

Плюсы естественная схема даёт очевидные: она не требует электричества, не шумит и почти не нуждается в обслуживании. Монтаж её тоже дешевле. Минус один, но серьёзный — производительность непредсказуема и зависит от температуры на улице. Подробно — в статье естественная вентиляция.

Принудительная система вентиляции

Принудительная система вентиляции в частном доме работает независимо от погоды на улице: воздух перемещают вентиляторы, и производительность задаётся настройками оборудования. Монтаж такие решения требуют более сложный.

• Вытяжная принудительная. Вентиляторы выбрасывают воздух наружу, приток идёт через клапаны. Самый дешёвый способ сделать вентиляцию рабочей: 15–40 тыс. ₽ на дом.
• Приточная принудительная. Установка подаёт воздух в комнаты по воздуховодам, вытяжка остаётся естественной: потоки могут фильтроваться и подогреваться.
• Приточно-вытяжная. Две сети воздуховодов и центральная установка: полный контроль воздухообмена в доме и рекуперация тепла.
• Локальные приточные установки (бризеры). Компактное оборудование в стене одной комнаты: подаёт очищенный воздух с улицы без разводки по дому.

Для дома постоянного проживания приточно-вытяжная система с рекуперацией — оптимальный вариант: она окупает часть стоимости возвратом тепла. Для дачи хватает принудительной вытяжки и приточных клапанов.

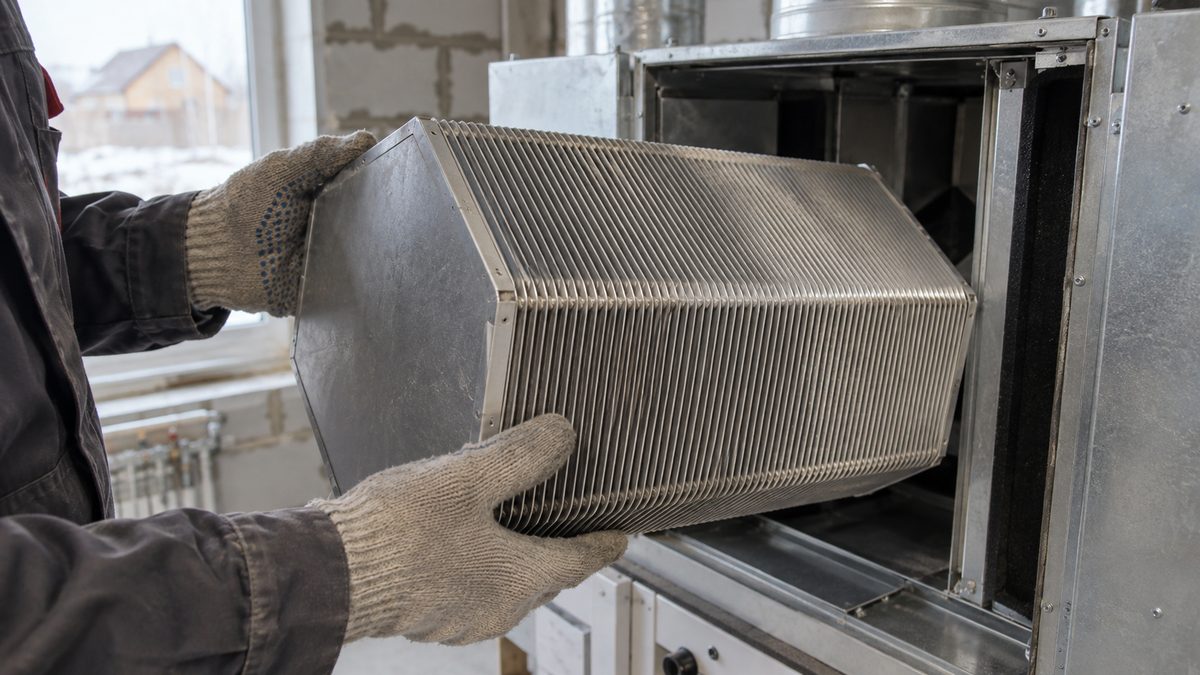

Рекуперация тепла

Зимой система вентиляции уносит из дома 10–20 % тепла. Рекуператор возвращает большую часть: в теплообменнике уходящий тёплый воздух греет входящий холодный воздух с улицы, не смешиваясь с ним. Схема простая и надёжная.

• Пластинчатый — самый частый, КПД 50–70 %, требует защиты от обмерзания в морозы.
• Роторный — КПД 75–85 %, не обмерзает, но может переносить влагу и запахи.
• Гликолевый — для разнесённых приточной и вытяжной установок, КПД 40–50 %.
• Локальный (комнатный) — отверстие в стене одной комнаты, керамический теплообменник работает попеременно на приток и вытяжку.

Экономия на отоплении при рекуперации — 40–70 тыс. ₽ в год для дома 150 м² в средней полосе, то есть система окупается за 7–12 лет. Второй эффект важнее денег: приточный воздух приходит не ледяным, и в доме нет холодных потоков от решёток. Разбор — в статье рекуператор для дома.

Вентиляционные воздуховоды

Вентиляционные воздуховоды проектируют одновременно с планировкой дома: их нужно где-то провести и чем-то закрыть. Схема разводки должна лечь на планировку без переносов.

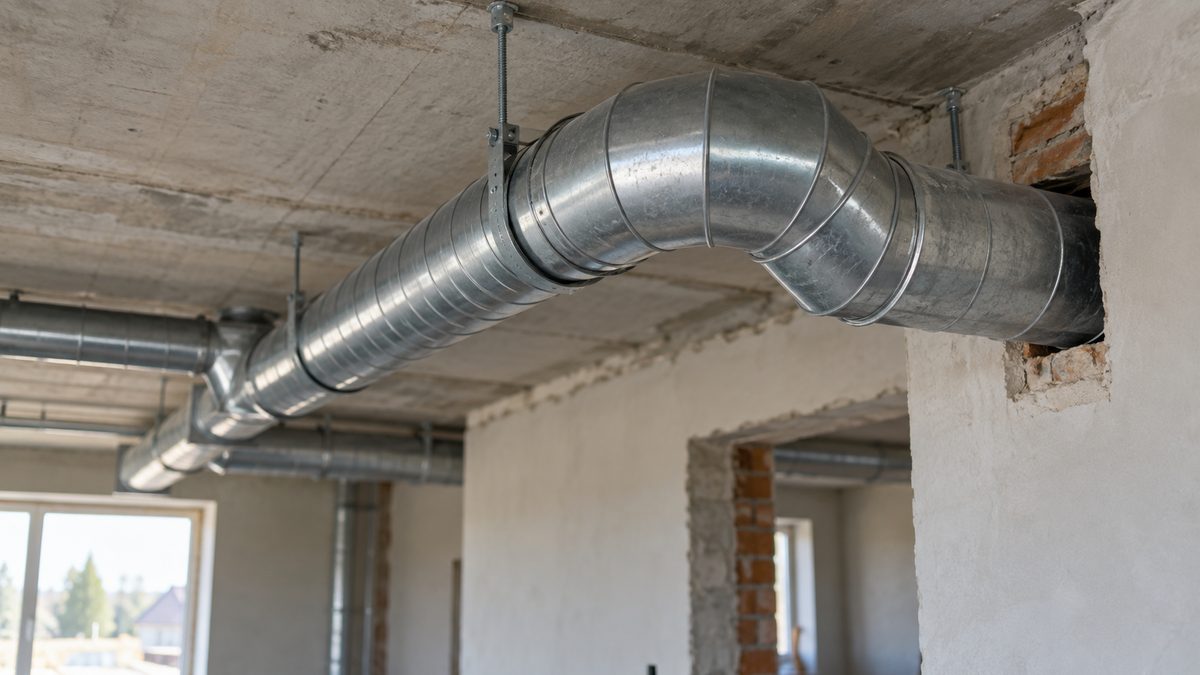

• Круглые оцинкованные трубы — наименьшее сопротивление потока, такие воздуховоды часто берут для магистралей.
• Прямоугольные короба — занимают меньше высоты, такие воздуховоды удобны для прокладки под потолком.
• Гибкие гофрированные трубы — только на коротких участках: они гудят и гасят поток.
• Пластиковые трубы — легко монтируются, но накапливают статику и хуже чистятся; из этих материалов делают короткие ветки.
• Диаметры: магистраль 160–200 мм, ответвления в комнаты 100–125 мм. Скорость воздуха в жилом доме должна быть не выше 3–4 м/с, иначе потери давления растут и система шумит.

Вентиляционные воздуховоды в холодных зонах — на чердаке, в неотапливаемом подполье — необходимо утеплять, иначе из-за разницы температуры внутри выпадает конденсат. Магистрали могут идти в подшивном потолке коридора, в шкафы или в специально заложенные короба; закладывать их в стяжку пола не стоит — чистить потом невозможно.

Вентиляция кухни, санузла и котельной

• Кухонная вытяжка над плитой — это также отдельный канал, не связанный с общей системой: жир осаждается в воздуховодах и портит сеть.
• Рециркуляционная вытяжка с угольным фильтром воздух не удаляет, поэтому общая вытяжка на кухне всё равно нужна.
• Ванная и туалет — принудительная вытяжка вентилятором с обратным клапаном и таймером или датчиком влажности: он может доработать 10–15 минут после выхода.
• Котельная — приток для горения обязателен: отверстия в наружной стене должны быть подобраны по мощности оборудования, плюс вытяжной канал под потолком.
• Кладовая и гардеробная — вытяжка из этих помещений небольшая, но необходима: без неё вещи отсыревают.
• Подвал и подполье — продухи по периметру, площади которых считают по нормам, а также принудительная вытяжка; сырой подвал тянет влагу во весь дом.

Приточные клапаны в помещениях

Стеновой приточный клапан ставят за радиатором или под потолком: холодный воздух смешивается с тёплым до того, как дойдёт до людей.

Клапан — просто самый доступный способ дать дому приток воздуха. Такие устройства не требуют электричества и стоят недорого, а без них никакая вытяжка работать не будет: воздуху неоткуда взяться, и перепада давления не возникает.

• Стеновые устройства — отверстие 100–130 мм с фильтром и регулировкой. Ставят за радиатором, чтобы холодный поток успевал смешаться с тёплым.
• Оконные устройства — их врезают в раму или ставят при заказе окна: дешевле стеновых, но поток ниже — 20–35 м³/ч.
• Устройства с гигрорегулированием — отверстия открываются шире при росте влажности в комнате.
• Количество: по одному клапану в каждое жилое помещение, в спальню при двух жильцах лучше два.
• Что важно: при низкой температуре клапан может обмерзать, поэтому берут модели с утеплённым каналом и не открывают отверстия на полную.

Монтаж системы вентиляции

Монтаж воздуховодов ведут до подшивки потолков: магистрали прячут в коридоре, ответвления разводят по комнатам.

Монтаж системы вентиляции делится на два этапа, которые разнесены на несколько месяцев.

Черновой этап идёт вместе с другими инженерными системами, до отделки:

• Монтаж магистральных воздуховодов и ответвлений в каждое помещение.
• Установка приточно-вытяжного оборудования на постоянное место: котельная, кладовая или утеплённый чердак.
• Вывод вентиляционных каналов через кровлю с герметизацией примыканий.
• Прокладка конденсатоотвода от установки в канализацию.
• Подвод электропитания отдельной линией с автоматом.
• Утепление всех труб и коробов, которые проходят в холодных зонах; материалов на эти работы уходит немного.

Чистовой этап — эти работы идут после отделки помещений:

• Установка решёток и диффузоров на концах ответвлений.
• Монтаж приточных клапанов в стенах или окнах: отверстия сверлят алмазной коронкой.
• Подключение вытяжных вентиляторов в санузлах и кухне.
• Настройка автоматики и пульта управления.
• Балансировка: замер расхода воздуха анемометром в каждой точке и регулировка заслонок.

Последний пункт пропускают часто, а он определяет, будет ли система вентиляции работать вообще. Без балансировки воздух идёт по пути наименьшего давления: ближние к установке комнаты получают втрое больше нормы, дальние — почти ничего. Результат замеров оформляют протоколом, где по каждому помещению указан фактический расход.

Кухонную вытяжку заводят в отдельный канал: жир из общей сети воздуховодов потом не вычистить.

Особенности разных домов

Требования к системе вентиляции зависят от того, из каких материалов построен дом и как он утеплён.

• Каменный дом с утеплением. Герметичность высокая, естественного притока нет: нужны клапаны, а полную систему вентиляции даёт приточно-вытяжная установка.
• Каркасный частный дом. Самый герметичный вариант: пароизоляция замыкает контур полностью. Механическую систему вентиляции тут ставят не как опцию, а как условие микроклимата.
• Дом из бруса или бревна. Стены частично дышат, в первые годы дом проветривается сам. После утепления швов ситуация становится такой же, как в каркасном.
• Дом с мансардой. Тёплый влажный воздух собирается наверху и давит на пароизоляцию кровли. Вытяжка на верхнем уровне должна работать постоянно.
• Дом с газовым котлом в кухне. Приток для горения считают отдельно и добавляют к нормативному воздухообмену помещения.
• Дом сезонного проживания. Достаточно естественных каналов и клапанов: сложную систему вентиляции, которая полгода стоит без работы, ставить незачем.

Отдельная тема — дома с камином или печью. Открытый очаг забирает до 300 м³/ч воздуха и без отдельного канала подачи тянет поток через вытяжку, опрокидывая систему вентиляции. Поэтому к топке подводят собственный приток с улицы.

Порядок работ по вентиляции

1. Расчёт вентиляции по помещениям дома на стадии проекта.
2. Выбор схемы системы: естественная, вытяжная или приточно-вытяжная с рекуперацией.
3. Закладка вентиляционных каналов в стенах и шахт при возведении коробки.
4. Проект вентиляции с диаметрами воздуховодов и местами решёток.
5. Монтаж магистралей и ответвлений до подшивки потолков.
6. Установка приточно-вытяжной установки в техпомещении или на чердаке.
7. Вывод каналов на кровлю с утеплением и дефлекторами.
8. Монтаж решёток, диффузоров и приточных клапанов после отделки.
9. Пусконаладочные работы: замер расхода воздуха в каждой точке и балансировка системы.

Самое важное здесь — третий пункт. Каналы и шахты закладывают при строительстве стен: пробить их потом в готовом доме почти невозможно, а вести воздуховоды снаружи некрасиво и холодно.

Обслуживание вентиляции

Фильтры приточной установки меняют раз в 3–6 месяцев: забитый фильтр съедает производительность и добавляет шума.

Принудительная вентиляция в частном доме — это оборудование, которое требует внимания. Естественная схема проще, но и её вентиляционные каналы нужно проверять.

• Фильтры приточной установки — замена раз в 3–6 месяцев, в доме у дороги чаще. Это основная статья расходов на обслуживание системы.
• Теплообменник рекуператора — промывка раз в год, а также проверка защиты от низкой температуры перед зимой.
• Вентиляционные каналы и воздуховоды — осмотр и чистка раз в 3–5 лет; на кухонной вытяжке часто, жир осаждается быстро.
• Решётки и диффузоры — промывка от пыли раз в полгода, их снимают и моют обычной водой.
• Вытяжные вентиляторы — чистка крыльчатки и проверка обратного клапана раз в год.
• Приточные отверстия и клапаны — замена фильтрующей вставки раз в сезон, иначе приток падает вдвое.
• Проверка тяги в естественных каналах — листком бумаги у решётки; делают осенью, перед отопительным сезоном.

Признаки, что с системой что-то не так: шум, запотевание окон при работающей вентиляции, запахи, которые не уходят, обратный поток из вытяжной решётки. Последнее — опрокидывание тяги, и в частном доме оно чаще всего означает, что вытяжка работает, а притока нет.

Сколько стоит система вентиляции

• Естественная вентиляция с вентиляционными каналами и клапанами — 40–90 тыс. ₽ вместе с монтажом.
• Вытяжные вентиляторы в санузлах и на кухне плюс клапаны — 25–60 тыс. ₽.
• Локальные приточные установки — 25–45 тыс. ₽ на комнату.
• Приточно-вытяжная система без рекуперации — 250–450 тыс. ₽ вместе с монтажом и материалами.
• То же с рекуператором — 400–800 тыс. ₽ для дома 150 м².
• Обслуживание: замена фильтров 4–10 тыс. ₽ в год, чистка воздуховодов раз в 3–5 лет.

Стоимость работы сильно зависит от того, заложены ли шахты и вентиляционные каналы при строительстве. Разводка воздуховодов в готовом доме обходится в полтора-два раза дороже и почти всегда портит потолки.

Типичные ошибки в вентиляции

Запотевшие окна и чёрные углы — первый признак, что воздухообмена в доме не хватает.

• Есть вытяжка, нет притока. Частая ошибка: вентиляторы стоят, а воздуху неоткуда взяться, и они гоняют поток по кругу.
• Вентиляционные каналы объединили. Запахи из санузла идут в кухню и обратно.
• Систему не заложили в проект. Шахты пробивать поздно, и воздуховоды идут по потолкам комнат.
• Гибкая гофра по всей длине. Сопротивление растёт, установка гудит, расход падает вдвое.
• Воздуховоды на чердаке без утепления. Внутри конденсат из-за разницы температуры, зимой — лёд и капель на потолке.
• Кухонную вытяжку завели в общий канал. Жир оседает по всей сети, чистить её нечем.
• Нет обратных клапанов. При выключенном вентиляторе холодный воздух с улицы идёт обратно в дом.
• Не сделали переток. Двери без зазора снизу перекрывают движение воздуха между помещениями.
• Систему не отбалансировали. В одном помещении сквозняк, в других воздуха нет вообще.
• Забыли про фильтры. Забитый фильтр приточной установки снижает расход и увеличивает шум.

Решётки и диффузоры ставят после отделки, а расход воздуха на каждой замеряют при балансировке системы.

Куда идти дальше

Подробно по темам раздела: какая вентиляция нужна дому, естественная вентиляция, рекуператор, вентиляция своими руками.

Систему вентиляции проектируют вместе с отоплением и электрикой, а её необходимость напрямую связана с утеплением и герметичностью окон. Каналы и шахты закладывают на этапе стен и коробки.

Вопросы и ответы

Нужна ли вентиляция в частном доме?

Да, в любом современном частном доме. Герметичные окна не пропускают воздух, и без организованного воздухообмена растёт влажность, появляются конденсат и плесень.

Хватит ли естественной вентиляции?

Для небольшого дома с приточными устройствами — да, при условии правильных вентиляционных каналов выше конька. Но зимой она работает сильнее нормы из-за разницы температуры, а летом почти не работает вовсе.

Сколько воздуха нужно на человека?

30 м³/ч при постоянном пребывании. Для частного дома на четверых это 120 м³/ч плюс вытяжка.

Окупается ли рекуператор?

За 7–12 лет по экономии на отоплении. Но главный эффект не в деньгах, а в том, что приточный воздух подаётся подогретым и в комнатах нет холодных потоков.

Почему потеют окна в доме?

Влажность выше нормы, а воздухообмена нет. Ставят приточные клапаны, а также вытяжные вентиляторы — конденсат уходит за неделю.

Можно ли сделать вентиляцию своими руками?

Вытяжные вентиляторы и приточные клапаны — вполне, эти работы просты. Монтаж вентиляционных воздуховодов приточно-вытяжной системы и её балансировку лучше отдать специалистам: без замеров расхода настроить её невозможно.

Как часто менять фильтры?

Грубой очистки — каждые 3–6 месяцев, тонкой — раз в год. В доме у дороги или в поле чаще: забитый фильтр съедает производительность установки.
