Калькулятор стропильной системы

Калькулятор стропильной системы считает длину стропильных ног, их сечение и шаг по размерам крыши и снеговой нагрузке региона. Введите пролёт, угол наклона и материал кровли — и получите расчёт всех элементов конструкции.

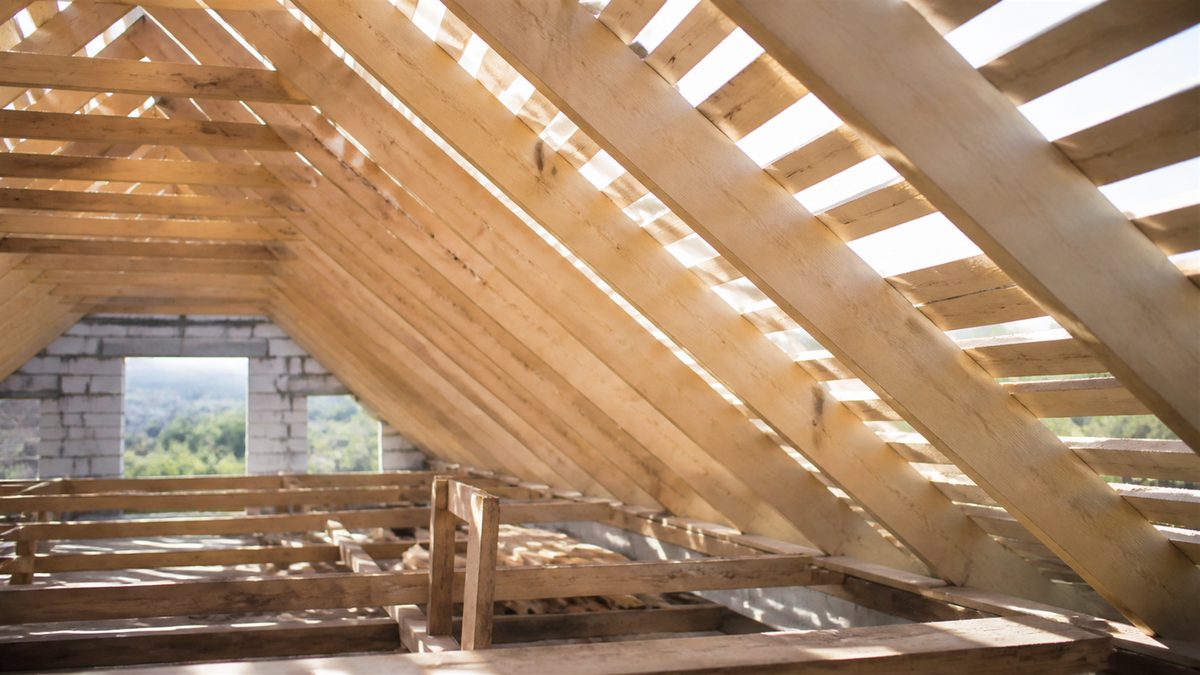

Что считает калькулятор

Расчёт стропильной системы состоит из четырёх величин, и все они связаны между собой.

• Длина стропильной ноги — от мауэрлата до конька плюс длина свеса.
• Сечение — ширина и высота бруса или доски в миллиметрах.
• Шаг установки стропил — от 600 до 1200 мм.
• Количество стропильных ног на всю крышу.
• Объём материалов в кубометрах для заказа пиломатериала.

Эти четыре значения зависят друг от друга: увеличив шаг, придётся взять большее сечение, и наоборот. Калькулятор перебирает варианты и показывает те, что проходят по прочности при заданных нагрузках.

Какие данные ввести

Для расчёта нужны геометрия крыши и данные по региону строительства.

• Ширина дома между наружными стенами — от неё считается пролёт.
• Угол наклона ската в градусах: от него зависят и длина стропил, и снеговая нагрузка. Выбрать его нужно с учётом кровельного материала.
• Тип крыши — односкатная, двускатной формы, вальмовая или мансардная.
• Длина дома по коньку — определяет количество стропильных ног.
• Снеговой район — от 80 кг/м² на юге до 400 кг/м² на Урале и Севере.
• Ветровой район — для крыш с углом больше 30° ветровая нагрузка становится заметной.
• Материал кровли — вес покрытия и число листов входят в нагрузку на конструкцию.
• Длина свеса — обычно 400–600 мм от стены.

Снеговой и ветровой районы смотрят в строительных нормах по своему городу. Это единственные данные, которые нельзя взять из проекта дома: они зависят от географии, а не от конструкции.

Как считается длина стропил

Длина стропильной ноги — это гипотенуза треугольника, где катеты — половина пролёта и высота конька.

• Формула — половина пролёта разделить на косинус угла наклона, плюс длина свеса.
• Пример — дом шириной 8 м, угол ската 30°: 4 ÷ 0,866 = 4,6 м плюс свес 0,5 м = 5,1 м.
• Пролёт больше 4,5 метра требует промежуточной опоры: стойки или подкоса.
• Стандартная длина пиломатериала 6 метров — стропило длиннее собирают сращиванием.
• Количество — длина дома разделить на шаг, плюс одна нога.

При длине стропильной ноги больше 6 метров конструкцию усложняют: ставят стойки на лежень или подкосы от внутренней стены. Наслонные стропила с опорой в середине пролёта позволяют взять меньшее сечение и сэкономить на материале до 30 %.

Схемы стропильных систем

Прежде чем считать сечение, нужно выбрать схему. В частном доме используется две основные, и от выбора зависят и нагрузки, и расход материалов.

• Висячие стропила — опираются только на наружные стены, внутренних опор нет. Такая схема применяется, когда пролёт до 6 метров и в доме нет несущей перегородки.
• Затяжка в висячей схеме обязательна: балки в основании треугольника гасят распор, который иначе разваливает стены.
• Наслонные стропила — с опорой на внутреннюю стену или на стойки от лежня. Используется в домах с несущей перегородкой по центру.
• Комбинированная — часть скатов на наслонной схеме, часть на висячей: применяется в сложных крышах.
• Балки перекрытия в мансарде часто работают и как затяжки: их сечение считают с учётом обеих нагрузок.

Наслонная схема экономичнее: с промежуточной опорой то же самое стропило можно взять сечением на размер меньше. Висячая проще в сборке и не привязана к планировке, поэтому её выбирают для домов с открытым пространством первого этажа.

Площадь ската и вес кровельного покрытия учитываются в обеих схемах одинаково. Разница только в том, как распределяются нагрузок по опорам: в висячей всё уходит на наружные стены, в наслонной треть принимает внутренняя.

Сечение стропил и нагрузки

Сечение подбирают по нагрузкам: собственный вес конструкции, вес кровельного покрытия, снег и ветер.

Пролёт	Шаг 600 мм	Шаг 900 мм	Шаг 1200 мм
до 3 м	50×150	50×150	50×175
3–4 м	50×150	50×175	50×200
4–5 м	50×175	50×200	50×225
5–6 м	50×200	50×225	100×200

• Снеговая нагрузка — основная из нагрузок: для средней полосы 180 кг/м² горизонтальной проекции.
• Угол больше 60° — снег не задерживается, и снеговую нагрузку не учитывают.
• Вес кровли — 5 кг/м² у профнастила, 30 кг/м² у натуральной черепицы.
• Ветровая нагрузка — на высоких крышах с большим углом наклона.
• Запас — расчётное сечение округляют до ближайшего стандартного размера доски.

Таблица даёт значения для средней полосы при кровле из листов металлочерепицы. Для тяжёлой натуральной черепицы сечение увеличивают на один шаг, для северных регионов со снеговой нагрузкой 320–400 кг/м² — на два.

Другие элементы системы

Кроме стропильных ног в расчёт материалов входят остальные деревянные элементы конструкции.

• Мауэрлат — брус 150×150 мм по периметру наружных стен, крепится к армопоясу шпильками.
• Коньковый брус — 100×150 или 150×150 мм по длине крыши.
• Стойки и подкосы — брус 100×100 мм для промежуточных опор.
• Лежень — брус 100×150 мм по внутренней несущей стене под стойки.
• Затяжки — доска 50×150 мм, работает на растяжение и держит распор.
• Обрешётка — доска 25×100 мм с шагом под кровельный материал.
• Контробрешётка — брусок 50×50 мм вдоль стропил для вентзазора.

Для дома 10×8 метров с двускатной крышей и углом 30° полный комплект пиломатериалов на стропильную систему составляет 4,5–6 м³, то есть 90–150 тыс. ₽ вместе с обрешёткой и крепежом.

Проверка расчёта

Готовый расчёт стоит проверить по трём пунктам — они закрывают большую часть ошибок.

• Прогиб — не больше 1/200 длины пролёта: для 5 метров это 25 мм.
• Опирание стропильной ноги на мауэрлат — не меньше 100 мм по площади контакта.
• Влажность пиломатериала — не выше 20 %, иначе конструкцию поведёт при высыхании.
• Антисептик — все деревянные элементы обрабатывают до монтажа.
• Крепление — скользящие опоры в деревянном доме, жёсткие в каменном.

Калькулятор даёт расчёт для типовой конструкции. Для сложной крыши — вальмовой, многощипцовой, с эркерами — расчёт стропильной системы делает проектировщик: там появляются диагональные ноги, нарожники и узлы, которых нет в стандартной схеме.

Частые вопросы

Как рассчитать длину стропил?

Половину пролёта разделить на косинус угла наклона и прибавить длину свеса. Для дома 8 метров с углом 30° получается 5,1 метра.

Какое сечение стропил нужно?

Для пролёта 4–5 метров с шагом 600 мм — доска 50×175 мм. Точное значение зависит от снеговой нагрузки региона и веса кровельного покрытия.

Какой шаг стропил делать?

600 мм под стандартный утеплитель в мансарде, 900–1200 мм для холодного чердака. Больший шаг требует большего сечения.

Что делать, если пролёт больше 6 метров?

Ставить промежуточные опоры: стойки на лежень по внутренней стене или подкосы. Наслонная схема позволяет уменьшить сечение и сэкономить на материалах.

Учитывать ли вес кровли?

Обязательно: разница между профнастилом (5 кг/м²) и натуральной черепицей (30 кг/м²) меняет сечение стропил на один-два стандартных размера.
