Обрешётка под кровлю

Обрешетка крыши — это основание из доски или бруса поверх стропил, к которому крепится кровельного покрытия материал. Она принимает нагрузку от снега, ветра и веса кровли и передаёт её на стропила. Шаг обрешетки зависит от того, какой материал кровельного покрытия лежит сверху: под профиль металлочерепицы 350 мм, под гибкую черепицу нужен сплошной настил, под профнастил 500–1000 мм.

Ошибка в размерах или сечении вылезает сразу: лист кровли прогибается, крепёж вырывает, а на металле идут волны. В этой статье — виды обрешетки, какие материалы использовать, как сделать расчет и смонтировать конструкции правильно под каждое кровельное покрытие.

Задачи обрешётки

Обрешетка крыши решает сразу несколько задач, и от этого зависит выбор материала и сечения.

• Опора для кровельного покрытия. Крепление элементов кровли идёт именно к ней, а не к стропилам.
• Передача нагрузки на стропила. Снег, ветер, вес человека при обслуживании крыши: всё это должна держать обрешетка.
• Жёсткость скатов. Обрешетки элементов решётка связывает стропила между собой и не даёт им «гулять».
• Вентиляционный зазор. Вместе с бруском под ней обрешетка создаёт продух под кровли слоем.
• Ровная плоскость. Компенсирует отклонения стропил, чтобы поверхность кровли не шла волной.

Виды обрешётки

Разделение простое: разреженная обрешетка с промежутками и сплошной настил без зазоров. Какие виды использовать, зависит от того, какого типа кровельного покрытия материал сверху.

• Разреженная обрешетка. Доски с шагом от 200 до 1000 мм. Дешевле, легче, лучше проветривается. Её используют под жёсткие материалы: металлочерепицы лист, профнастил, шифер, натуральная черепица.
• Сплошной настил. Доски встык или фанера и ОСП с промежутком 3–5 мм. Такое основание применяется под мягкие материалы: гибкую черепица, фальцевую систему кровли, рулонные покрытия.
• Комбинированная. Разреженная обрешетки основа по всему скату плюс сплошной участок в ендовах, вокруг труб и по карнизу, где необходимо усилить опору.
• Двойная. Один слой вдоль стропил, другой поперёк. Применяется под мягкие материалы на сложных формах крыши и там, где нужен усиленный продух.

Сплошной вариант обрешетки дороже разреженной вдвое: 350–550 ₽ за м² против 180–280 ₽. Это важно учитывать при выборе кровли, потому что гибкая черепица дешевле металла только на первый взгляд.

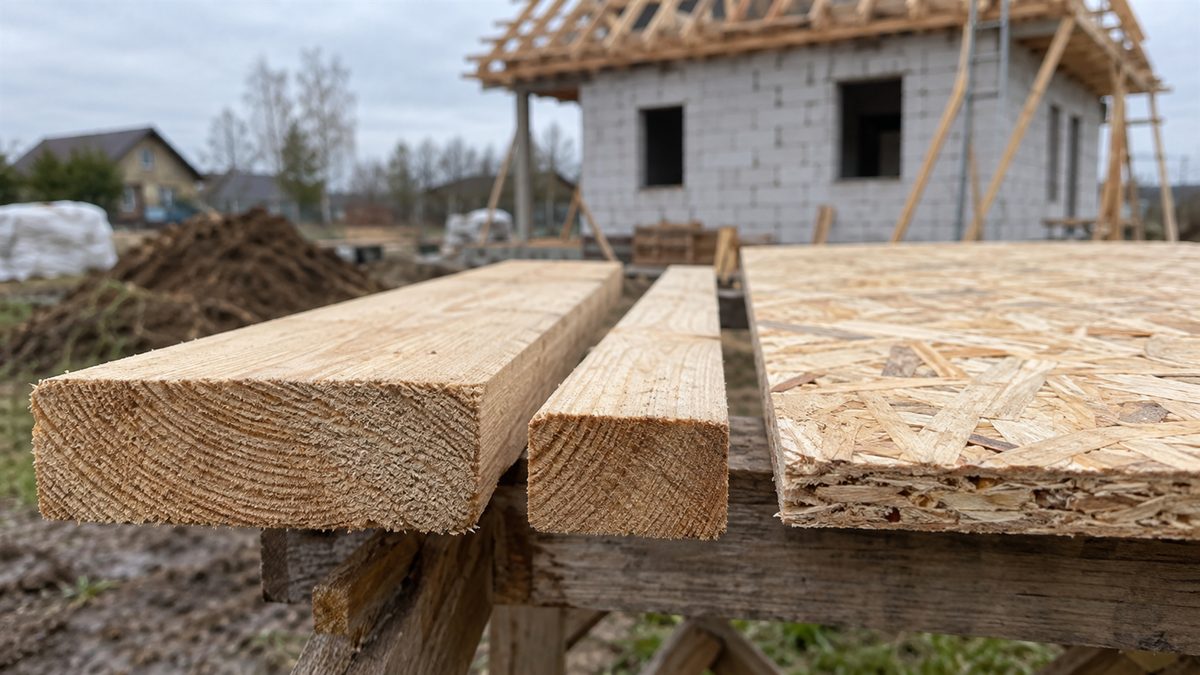

Материалы для обрешётки

• Обрезная доска. Основной материал разреженной обрешетки, размеры 25×100, 32×100, 40×150 мм. Хвойных пород, влажность не выше 20 %.
• Брус. 50×50 мм на нижний ряд, 50×50 и 60×60 для обрешетки под тяжёлое покрытие кровельного типа вроде натуральной черепицы.
• ОСП-3. Плиты толщиной 9–12 мм для сплошного настила под мягкие кровли. Влагостойкие, дают ровную плоскость.
• Фанера ФСФ. Толщиной 9–12 мм, дороже ОСП, но ровнее и прочнее. Фанера идёт на ответственных участках крыши.
• Доска для сплошного настила. Размеры по ширине не больше 150 мм, укладка встык с зазором 3 мм.

Все деревянные материалы необходимо обработать антисептиком и антипиреном до подъёма на крышу. После работ по монтажу половина поверхностей недоступна, и сделать это целиком уже не получится.

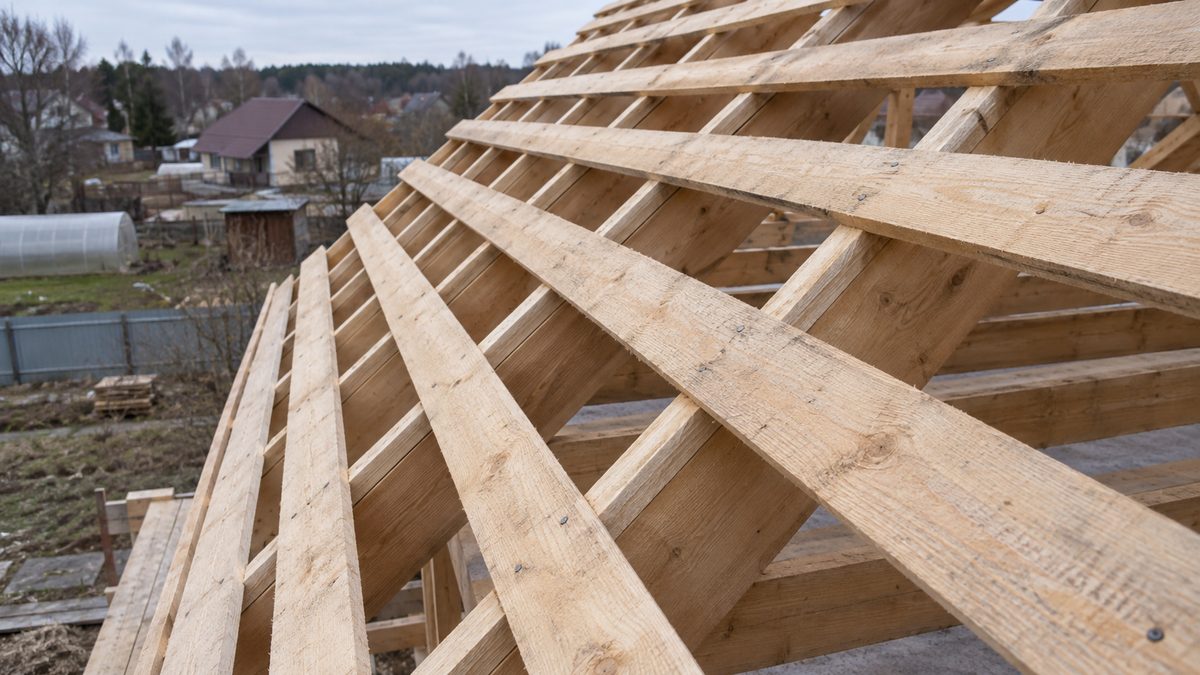

Обрешётка под металлочерепицу

Самый частый вариант в частном доме, и здесь есть особенность, которую пропускают.

• Материал. Доска, размеры 32×100 мм при стропилах через 600 мм, 40×100 при 900 мм.
• Шаг обрешетки равен волне металлочерепицы: чаще всего 350 мм, реже 300 или 400 мм. Точное значение важно взять из паспорта кровли.
• Первая доска толщиной больше остальных на 10–15 мм: она держит нижнюю ступень листа. Это и есть та деталь, которую часто пропускают, из-за чего карниз провисает.
• Отсчёт ведут от нижнего края первой доски, а не от её середины: так правильно.
• Под конёк обрешетки доски добавляют вплотную с обеих сторон.
• В ендове необходимо сделать сплошной настил шириной не меньше 600 мм в каждую сторону.
• Вокруг труб и мансардных окон — сплошной участок с обрамлением; материалы те же.

Обрешётка под гибкую черепицу

Здесь только сплошной настил: мягкие гонты без ровного основания повторят любую неровность.

• ОСП-3 толщиной 9 мм при стропилах через 600 мм, 12 мм при 900 мм.
• Зазор между плитами 3–5 мм: фанера и ОСП расширяются от влажности.
• Раскладка вразбежку, стыки на стропилах, крепление саморезами через 150 мм по краю и 300 мм в поле: так делают всегда.
• Перепад между соседними плитами не больше 2 мм, иначе гонт заломится.
• Влажность настила должна быть не выше 20 % на момент монтаж кровли.
• Под сплошным настилом обязательна обрешетки разреженная основа или брусок для продуха.

Обрешётка под другие покрытия

Кровельное покрытие	Тип обрешётки	Шаг	Сечение
Металлочерепица	разреженная	350 мм	32×100 мм
Профнастил	разреженная	500–1000 мм	32×100 мм
Гибкая черепица	сплошной настил	—	ОСП 9–12 мм
Натуральная черепица	разреженная	320–345 мм	брус 50×50 мм
Фальцевая кровля	сплошной	—	доска или ОСП
Шифер	разреженная	500–550 мм	брус 60×60 мм
Ондулин	разреженная	450–600 мм	40×50 мм

Натуральная черепица весит 40–50 кг/м² против 5 кг у металла: под такое покрытие берут брус, а не доски, и шаг стропил уменьшают. Такое решение требует расчет всей конструкции крыши с учётом кровельного веса, а не только обрешетки.

Обрешётка холодной и тёплой крыши

Устройство обрешетки зависит не только от кровельного покрытия, но и от того, тёплая крыша или холодная. Разница в количестве слоёв под ней, и это надо решить до закупки материалы.

• Холодная крыша. Утепление лежит на перекрытии, чердак не отапливается. Под настил обрешетки идёт только гидроизоляция и брусок продуха. Самая простая и дешёвая схема конструкции, воздух свободно ходит по всему чердаку.
• Тёплая крыша (мансарда). Утеплитель между стропил, и слоёв больше: пароизоляция снизу, утеплитель, супердиффузионная мембрана, контробрешётка, обрешетка. Вентзазор здесь критичен — без него утеплитель намокает за два сезона.
• Крыша над неотапливаемым гаражом или баней. Промежуточный случай: утепление минимальное, но пароизоляция нужна, потому что влажность внутри высокая.

Отдельная деталь для тёплой крыши: высота контробрешётки. Стандартные 50 мм работают при скате до 10 метров и уклоне от 20°. При более пологой крыши геометрии или длинном скате зазор увеличивают до 60–80 мм, иначе воздух не проходит. Такое решение стоит копейки на этапе монтажа и не делается никогда потом.

Ещё один момент — приток и вытяжка. Обрешетка сама по себе зазор не обеспечивает: воздух должен войти через перфорированные софиты на карнизе и выйти через коньковый аэратор. Если карнизный свес подшит наглухо, вентзазор превращается в замкнутую полость, и вся работа конструкции теряет смысл.

Обрешётка на сложных крышах

Прямой двускатный скат — простой случай. На других типах крыши появляются узлы, где обрешетки схема меняется.

• Вальмовая крыша. На треугольных скатах доски подрезают под углом, стыки обязательно на стропилах. Расход материалы вырастает на 15–20 % против двускатной.
• Ендова. Сплошной настил шириной 600 мм в каждую сторону от оси, потому что вода и снег с двух скатов идут именно сюда.
• Конёк. Две доски вплотную с обеих сторон, промежуток между ними 30–50 мм для выхода воздуха.
• Фронтонный свес. Обрешетка выпускается за стену на 30–50 см, концы досок закрывают ветровой планкой.
• Примыкание к стене. Сплошной участок под планку примыкания, шириной не меньше 400 мм.
• Мансардное окно. Обрамление из бруса того же сечения, что и стропила, с опорой на них.
• Дымоход. Сплошной настил вокруг с отступом от трубы 130 мм для кирпичной кладки.
• Мансардная (ломаная) крыша. Разный уклон верхней и нижней части: на пологой верхней шаг обрешетки уменьшают, снеговая нагрузка там выше.

Общий принцип для всех узлов один: там, где кровельного покрытия лист режется, стыкуется или примыкает к другой плоскости, под ним должно быть сплошное основание. Разреженная обрешетка в таких местах оставляет крепёж без опоры, и именно оттуда потом идут протечки.

Расчёт материала

• Разреженная обрешетка. Количество рядов равно длина ската, делённая на шаг. Для ската 6 м при шаге 350 мм — 18 рядов. Погонаж = 18 × ширина ската.
• Перевод в кубы. Погонные метры × сечение. 500 пог. м доски 32×100 — это 1,6 м³.
• Сплошной настил. Площадь скатов делят на площадь плиты и прибавляют 10 % на подрезку. ОСП 1,25×2,5 м даёт 3,125 м².
• Контробрешётка. Длина всех стропил × количество, брус 50×50 мм.
• Крепёж. Металлическая скоба не годится: нужны ершёные гвозди 3,5×90 мм или саморезы, 2 штуки в каждое пересечение со стропилом.
• Запас по материалы. 10 % для простой двускатной крыши, 15 % для вальмовой.

Для дома 10×10 м с двускатной крышей и уклоном 30° площадь скатов около 130 м². Разреженная обрешетка под металлочерепицу — примерно 2,2 м³ доски, и такое количество материалы стоит 28–38 тыс. ₽. Сплошной настил из ОСП — 45 листов, 55–75 тыс. ₽.

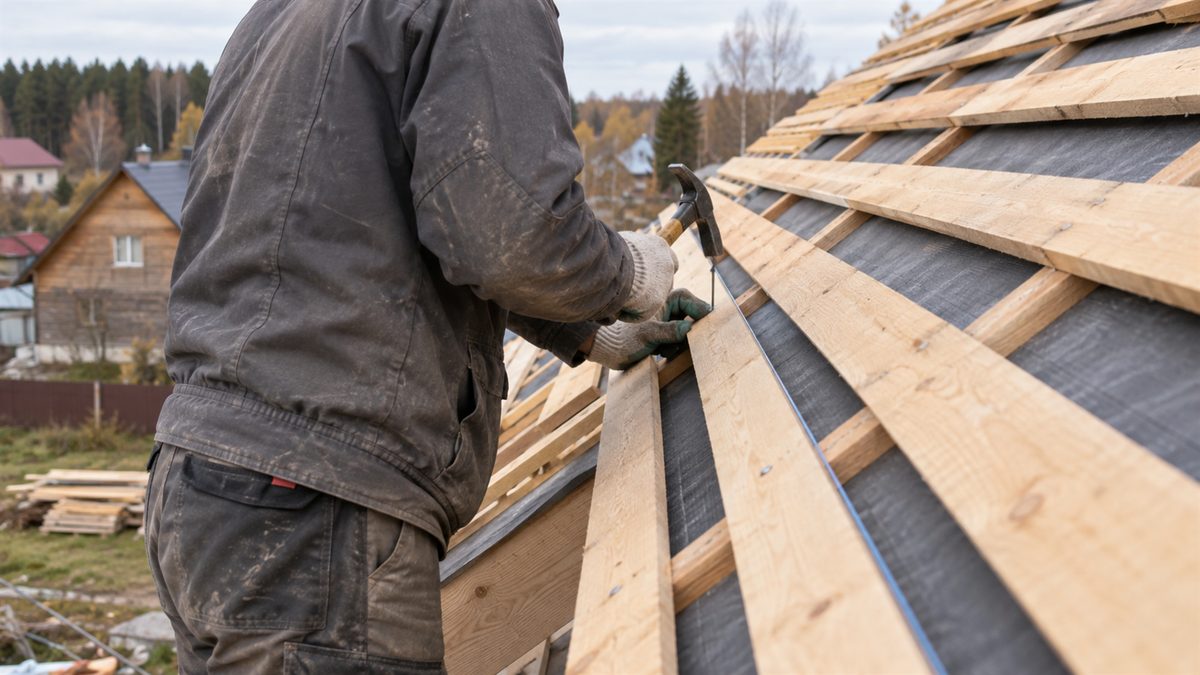

Монтаж обрешётки

Порядок монтаж работ фиксированный, и переставлять этапы нельзя: каждый следующий слой закрывает предыдущий.

• Проверить стропила. Плоскость ската натянутым шнуром: отклонение больше 5 мм важно выровнять подкладками, а не обрешёткой.
• Уложить гидроизоляцию. Мембрана поперёк стропил, снизу вверх, нахлёст 100–150 мм, провис 15–20 мм.
• Набить контробрешётку. Брус 50×50 вдоль стропил поверх мембраны: он и держит продух, и прижимает плёнку.
• Разметить ряды. Рулеткой по бруску с обоих краёв ската, отбить шнуром линии.
• Прибить карнизную доску. Толщиной больше остальных, строго по шнуру и по уровню.
• Набивать снизу вверх. Стыки досок только на контробрешётке, вразбежку, не в одном ряду.
• Сплошные участки. Ендовы, примыкания и другие узлы вокруг труб — по мере продвижения.
• Проверить плоскость. Шнуром по диагонали и вдоль ската перед укладкой кровли.

Ходить по обрешетки настилу во время монтаж работ можно только по доскам над стропилами. Между ними доска ломается под весом человека, и это самая частая травма на крыши монтаж этапе.

Ошибки

• Шаг взят «на глаз». Крепёж не попадает в доску, и лист кровли держится на двух саморезах из шести.
• Первая доска той же толщины. Карнизный ряд проседает, вода идёт под покрытие.
• Сырые материалы. После усушки кровля идёт волной, а саморезы ослабевают.
• Нет контробрешётки. Продуха нет, утеплитель мокнет, конструкции гниют.
• Стыки досок в одном ряду. Слабое место по всей длине ската.
• ОСП уложены встык без зазора. При наборе влажности плиты вспучиваются горбом.
• Обрешетка без обработки. Гниль и жучок за 5–8 лет, а сделать что-то потом уже нельзя.
• Ендова без сплошного участка. Самое нагруженное место остаётся без опоры.

Частые вопросы

Какой шаг обрешётки под металлочерепицу

Он равен волне кровли, обычно 350 мм. Точное значение указано в паспорте конкретной модели, и правильно брать его оттуда, а не из общих таблиц.

Можно ли делать обрешётку из необрезной доски

Для сарая допустимо, для дома нет: разные размеры дают неровную плоскость, и лист кровли ляжет с перекосом.

Нужна ли обрешётка под сплошным настилом

Сам настил и есть обрешетка, но под ним обязательна контробрешётка: продух должна дать именно она.

Сколько стоит смонтировать обрешётку

Монтаж стоит 250–450 ₽ за м² разреженной и 400–650 ₽ за м² сплошной, без учёта материалы. На дом 10×10 м это 35–85 тыс. ₽ работ.

Что нужно знать перед покупкой материала

Обрешётка — это несущие элементы кровельного пирога, поэтому доску для неё выбирают не по остаточному принципу. В качестве основы используют пиломатериал камерной сушки первого или второго сорта: влажность до 20 %, без выпадающих сучков и обзола по кромке.

• Сорт и влажность. Сырую доску применяют только при монтаже сразу после распила, иначе конструкции ведёт и шаг сбивается.
• Сечение. Его подбирают под нагрузку и шаг стропил: чем реже стропильные ноги, тем толще доска. Использовать одно сечение на всех крышах нельзя.
• Антисептик. Обработку делают до подъёма на кровлю, а также повторяют по торцам после раскроя.
• Металлическая альтернатива. Оцинкованный профиль применяется под фальц и на больших пролётах промышленных зданий, в частном доме такое решение встречается редко.
• Запас. К расчёту добавляют 10–15 % на подрезку: на вальмовой крыше отходов больше, чем на двускатной.

Отдельная тема — покрытия старого образца. Под шифер нужна разреженная обрешётка из бруска 60×60 мм с шагом под лист; шифер тяжелее металла в три раза, и нагрузку это меняет заметно. Правильно посчитанное основание под такое покрытие обходится дороже, зато служит столько же, сколько сам лист.

Всё, о чём идёт речь в статье, касается одного узла, но именно от него зависит геометрия кровли: неровная обрешётка видна на готовом покрытии с земли.
