Стропильная система

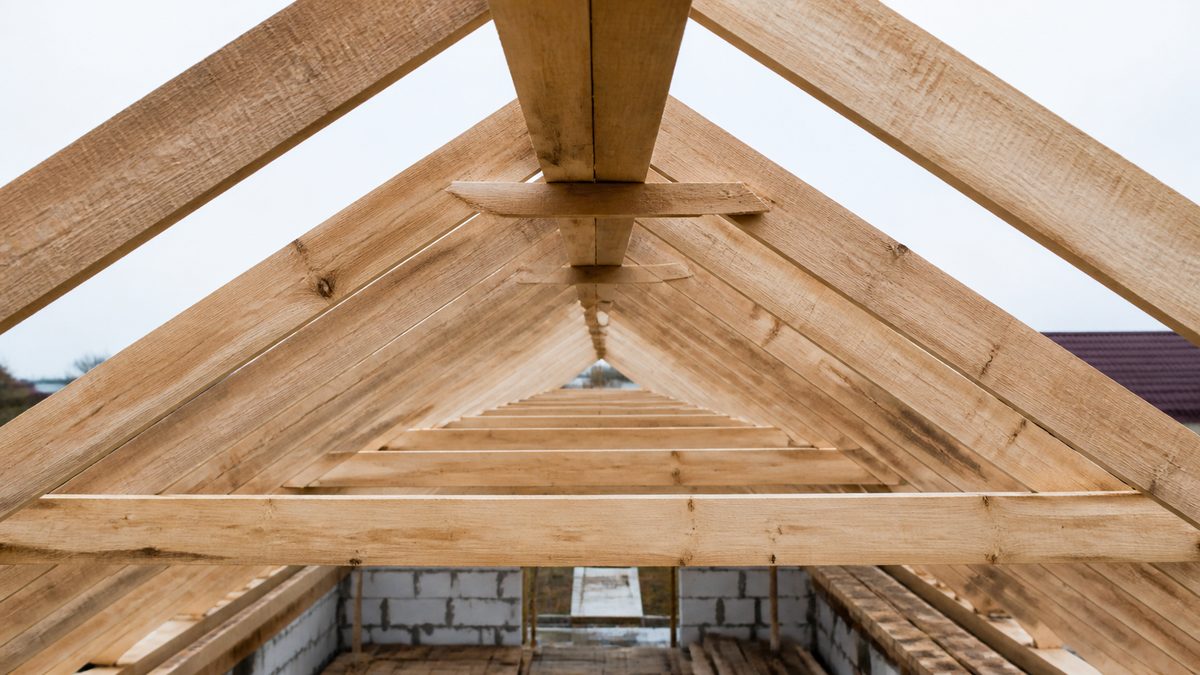

Стропильная система — деревянный каркас крыши, который принимает вес кровельного покрытия, снега и ветра и передаёт его на стены дома. Основные элементы: мауэрлат, стропильные ноги, конёк, прогоны, стойки, подкосы и затяжка. Для частного дома стропила делают из бруса или доски 50×150–50×200 мм с шагом 600–900 мм, а всю систему собирают либо по наслонной, либо по висячей схеме.

Ошибка в стропильной системе не видна снаружи: крыша стоит, кровля лежит, а стропила потихоньку прогибаются под снегом или гниют от конденсата. Ниже — из каких элементов состоит конструкция, чем наслонные стропила отличаются от висячих, как рассчитать сечение и шаг, какая стропильная система нужна для двускатной, вальмовой и ломаной крыши, как идёт монтаж по этапам, какой материал использовать и какие ошибки встречаются в строительстве чаще всего. Эта статья — часть раздела о крыше дома.

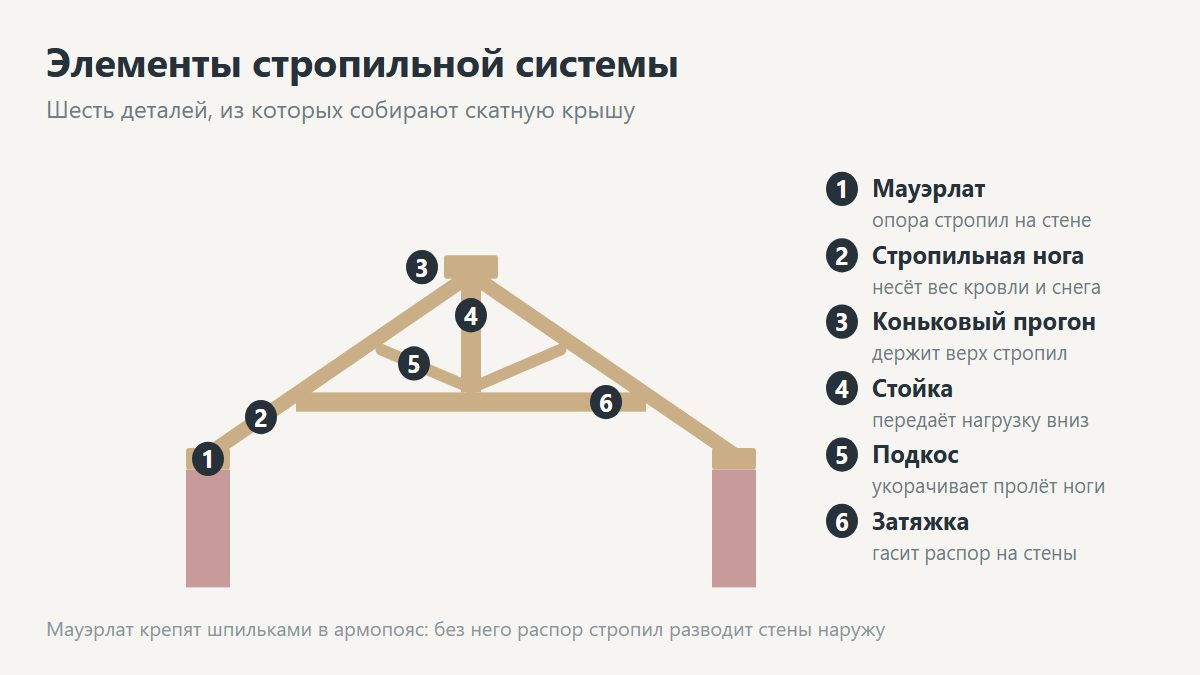

Элементы стропильной системы

Набор элементов у стропильной системы одинаков для крыши любых видов, меняются только их количество и длина. Разбираться в названиях нужно хотя бы для того, чтобы понимать смету и разговаривать с плотниками.

• Мауэрлат — брус 150×150 или 100×150 мм по верху стены: распределяет нагрузки от стропил на кладку и крепится шпильками в армопояс.
• Стропильная нога — наклонная балка, которая задаёт плоскость ската; именно она принимает основную нагрузку.
• Конёк — горизонтальный брус в верхней точке, который соединяет скаты и к которому стропила примыкают друг к другу.
• Прогон — промежуточная балка вдоль ската: уменьшает пролёт и используется при больших размерах крыши.
• Затяжка (ригель) — горизонтальный элемент между стропилами: гасит распор и не даёт стенам разъехаться.
• Стойки — вертикальные опоры от лежня к прогону, необходимые в наслонной схеме.
• Подкосы — наклонные элементы, которые передают часть нагрузки с крыши на стойку.
• Лежень — брус по внутренней несущей стене, на который опираются стойки.
• Кобылки — короткие доски, которые крепят к стропилам для карнизного свеса.
• Обрешётка и контробрешётка — доски поперёк и бруски вдоль: держат кровлю и создают вентзазор.

В простой двускатной крыше небольшого здания используется минимальный набор: мауэрлат, стропила, конёк и затяжка. Дополнительные элементы — стойки, прогоны и подкосы — добавляют тогда, когда пролёт большой и стропильная нога без промежуточной опоры не проходит по расчёту.

Наслонные и висячие стропила

Схем сборки две, и выбор между ними зависит от того, есть ли внутри здания несущая стена под коньком.

• Наслонные — стропило опирается на мауэрлат внизу и на прогон вверху: работает как балка, распора почти нет.

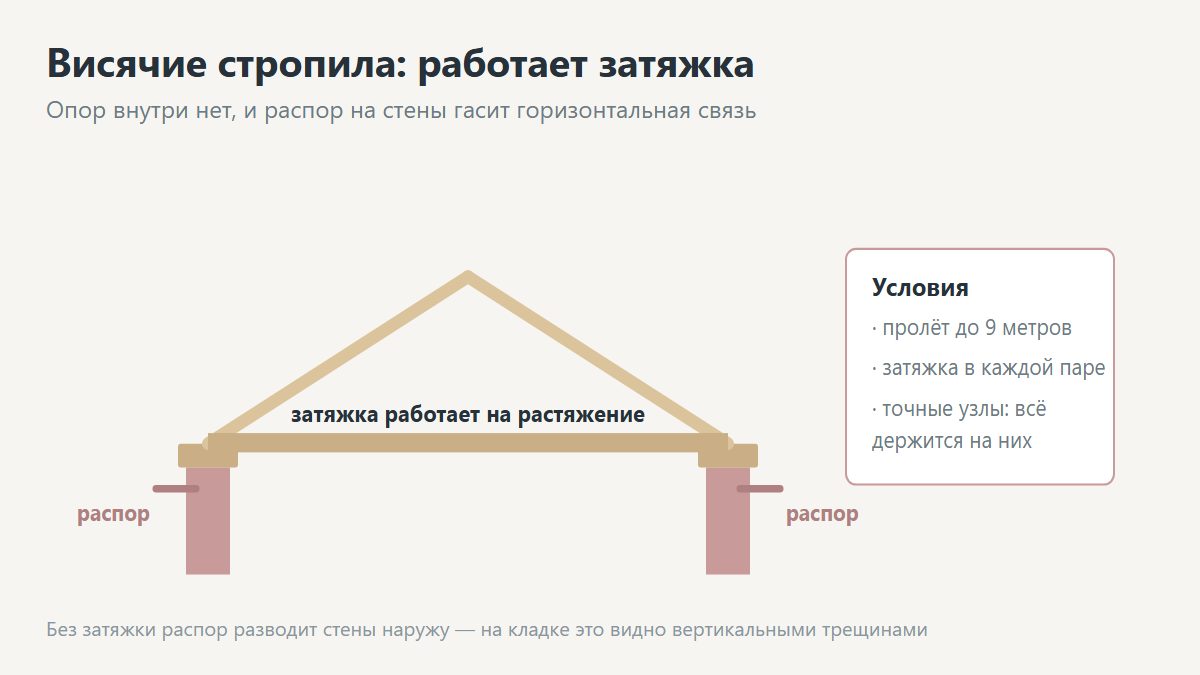

• Без внутренних опор — стропила вверху упираются друг в друга, а внизу их соединяет затяжка.
• Условие для наслонной схемы — несущая перегородка или колонны под прогоном.
• Условие для висячей — пролёт до 9 метров и надёжная затяжка в каждой паре.
• Комбинированная схема — часть пролётов наслонная, часть висячая: применяется в домах сложной планировки.
• Распор — горизонтальное усилие, которое такая система передаёт на стены: именно поэтому затяжку ставят обязательно.

Наслонная схема проще, дешевле по материалу и почти не даёт распора — именно она используется в большинстве частных домов. Висячая нужна там, где опор внутри нет: она даёт открытое пространство под коньком, но требует точного расчёта и качественных узлов, потому что вся нагрузка держится на них.

Расчёт стропильной системы

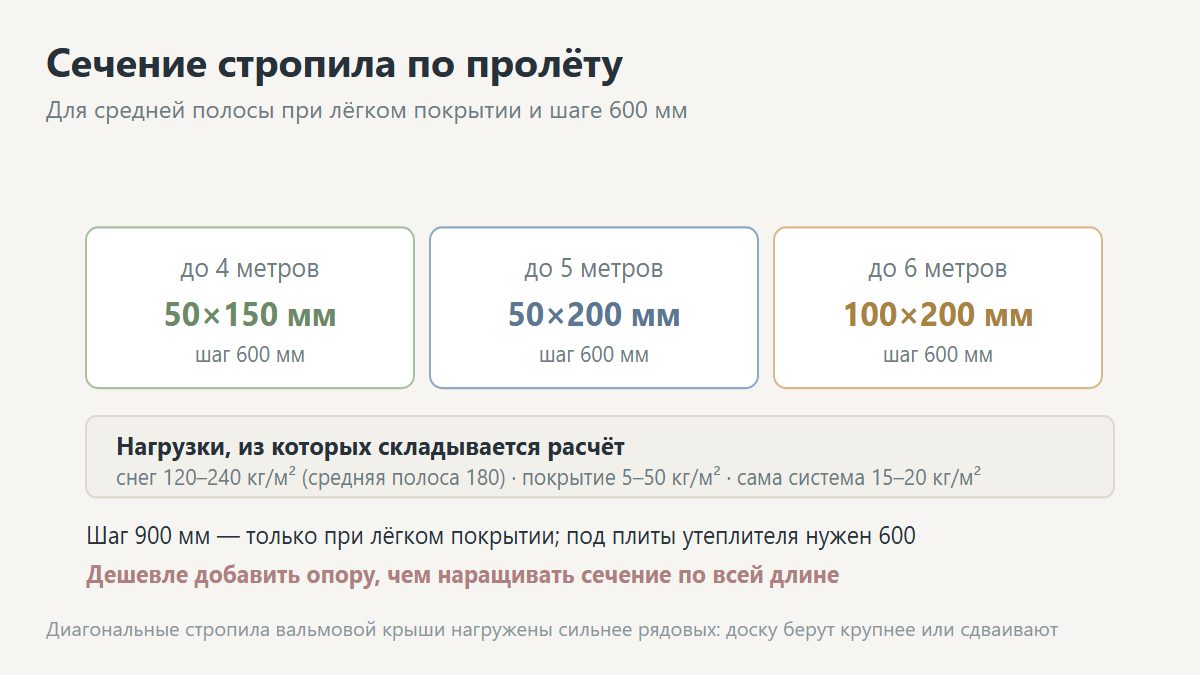

Расчёт сводится к трём числам: сечение стропильной ноги, шаг между ними и максимальная длина пролёта. Считают от суммы нагрузок на квадратный метр крыши.

• Снеговая нагрузка — 120–240 кг/м² в зависимости от региона: для средней полосы берут 180.
• Вес кровли — металлочерепица 5 кг/м², мягкая черепица 12, натуральная 40–50.
• Собственный вес системы — 15–20 кг/м² вместе с обрешёткой и утеплителем.
• Размер стропил — 50×150 мм при пролёте до 4 м, 50×200 мм до 5 м, 100×200 мм до 6 м.
• Шаг — 600 мм под утеплитель в плитах, 900 мм при лёгком покрытии и небольшом пролёте.
• Длина стропильной ноги — по теореме Пифагора от половины пролёта и высоты конька, плюс свес 50–70 см.
• Брус мауэрлата — 100×150 или 150×150 мм, крепление шпильками через 1–1,5 метра.
• Затяжка — доска 50×150 мм в каждой паре стропил либо через одну при малом пролёте.

Простое правило для средней полосы: пролёт до 4 метров закрывает доска 50×150 с шагом 600 мм при лёгкой кровле. В случае большего пролёта или тяжёлого материала добавляют дополнительные опоры — это дешевле, чем увеличивать размер стропил по всей длине.

Шаг 600 мм удобен под плиты утеплителя: минеральная вата встаёт враспор без подрезки.

Стропильная система разных крыш

Форма крыши определяет схему сборки. Чем сложнее геометрия, тем больше дополнительных элементов и узлов, которые необходимо собрать точно.

• Двускатная — самая простая система: пары стропил, конёк и затяжка, а при большом пролёте дополнительные опоры.
• Односкатная — стропила опираются на две стены разной высоты, узлов минимум.
• Вальмовая — добавляются диагональные (накосные) стропила от конька к углам и короткие нарожники, которые к ним примыкают.
• Ломаная (мансардная) — двухуровневая: нижние стропила круто, верхние полого, а между ними каркас помещения.
• Шатровая — четыре диагональных стропила сходятся в одной точке, между ними ставят нарожники.
• Многощипцовая — в местах пересечения скатов ставят ендовые стропила, каждое из которых считают отдельно.

Диагональные стропила вальмовой крыши нагружены сильнее обычных: на них опираются нарожники, поэтому здесь используют доску большего размера или сдваивают её. Это самая частая точка ошибки при строительстве вальмовых и шатровых крыш — диагональ ставят такой же, как рядовые стропила, и она прогибается.

У вальмовой крыши диагональные стропила нагружены сильнее рядовых: сечение берут больше или сдваивают доску. В ломаной крыше система двухуровневая: стойки и затяжка одновременно образуют каркас стен мансарды.

Монтаж стропильной системы

Монтаж занимает от трёх дней на простую двускатную крышу до двух недель на сложные конструкции. Порядок работ в строительстве такой.

• Гидроизоляция под мауэрлат. Два слоя рулонного материала между кладкой и брусом: дерево не должно лежать на бетоне напрямую.

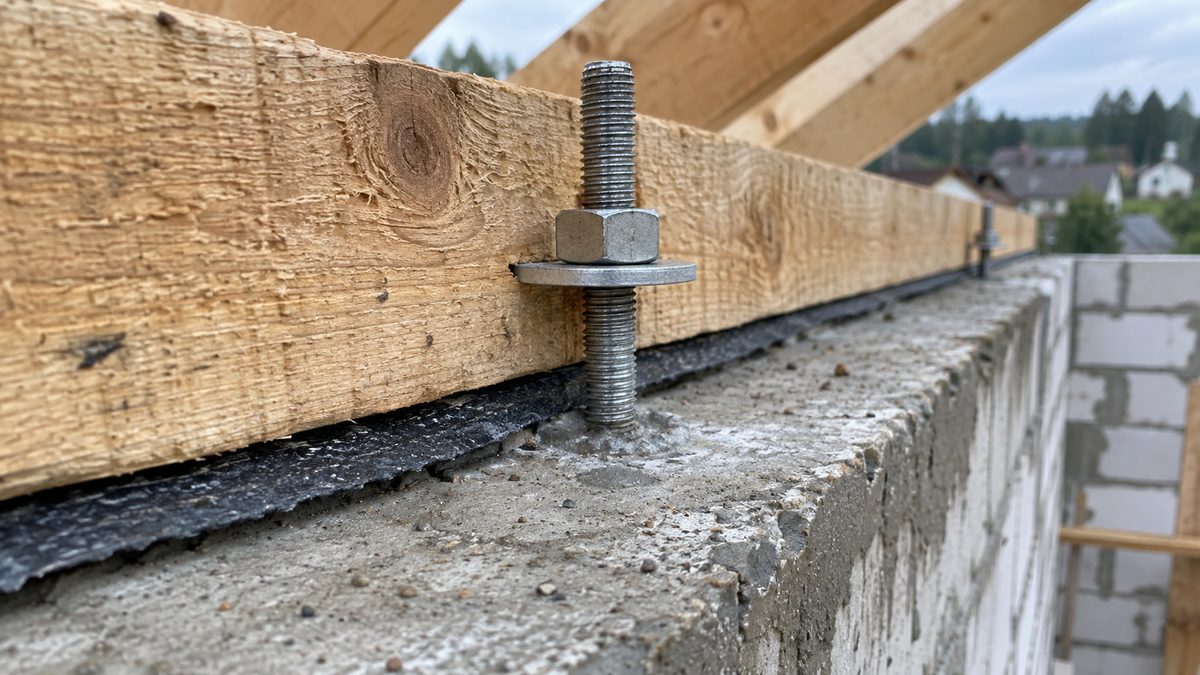

• Укладка мауэрлата. По уровню, стыки вполдерева, крепление на шпильки армопояса с гайками через шайбу.
• Разметка шага. Метки под стропила наносят сразу по всему периметру, с двух сторон крыши.
• Лежень. В наслонной схеме его укладывают по несущей перегородке, затем ставят стойки и коньковый брус.
• Шаблон. Первое стропило подгоняют по месту, потом по нему размечают остальные — так все пары получаются одинаковыми.
• Крайние пары. Ставят стропила у фронтонов, между ними натягивают шнур по коньку и по свесу.
• Рядовые стропила. Их собирают по шнуру: врубка в мауэрлат, крепление уголками, а также скользящими опорами в деревянном доме.
• Затяжка и подкосы. Их ставят сразу, а не «потом»: без этих элементов система работает не так, как считали в проекте.
• Кобылки и свесы. Наращивают стропила до нужного выноса, торцы подрезают по шнуру в одну линию.
• Гидроизоляция и контробрешётка. Плёнку раскатывают снизу вверх с нахлёстом 100 мм, поверх бруски 40×50 мм.
• Обрешётка. Шаг под конкретную кровлю: для металлочерепицы 350 мм, для мягкой сплошной настил.

Важное правило деревянного дома: стропильная система должна крепиться к стенам скользящими опорами, а не жёстко. Сруб садится на 7–10 см за первые годы, и жёсткое крепление либо порвёт узел, либо перекосит крышу. В доме из газобетона и кирпича этого не требуется — там мауэрлат фиксируют намертво.

Крайние пары стропил ставят первыми, между ними натягивают шнур — по нему собирают всю систему. В деревянном доме стропила крепят скользящими опорами: сруб садится, и жёсткий узел порвёт крышу. Контробрешётка создаёт вентзазор, обрешётку кладут с шагом под конкретное кровельное покрытие.

Обрешётка под кровельное покрытие

Обрешётка — верхняя часть стропильной системы, которая соединяет стропила между собой и держит кровельное покрытие. Её шаг задаёт конкретный материал кровли, и менять его нельзя.

• Металлочерепица — доска 32×100 мм с шагом 350 мм по волне: такие размеры задаёт сам лист.
• Профнастил — шаг 500–1000 мм в зависимости от высоты гофры и уклона крыши.
• Мягкая черепица — сплошной настил из ОСП-3 или фанеры 9–12 мм: покрытие требует ровного основания.
• Натуральная черепица — брусок 50×50 мм, шаг по длине плитки; вес такой кровли требует усиленной конструкции.
• Фальц — сплошной настил или шаг 200–300 мм, необходимо ровное основание.
• Контробрешётка — брусок 40×50 мм вдоль стропил поверх гидроизоляции: создаёт вентзазор, без которого конденсат мочит утеплитель.

Вес кровли влияет и на саму конструкцию: под натуральную черепицу 40–50 кг/м² стропила ставят с шагом 600 мм и на размер толще, чем под металлочерепицу. Поэтому материал кровли выбирают до проекта крыши, а не после — иначе система окажется либо слабой, либо избыточной.

Сколько стоит стропильная система

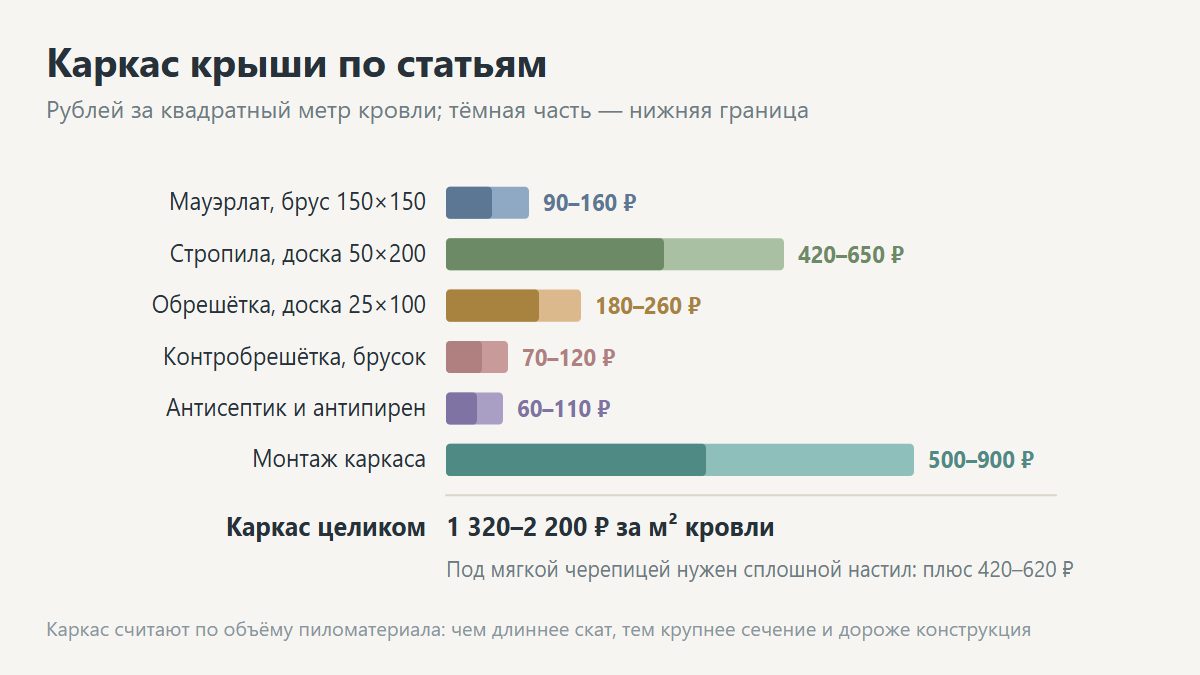

Считаем двускатную крышу дома 10×10 м, площадь скатов около 140 м². Цены на материалы и монтаж средние по России на начало 2026 года.

• Пиломатериал — 6–8 м³ доски по 18–24 тыс. ₽ за куб: 110–190 тыс. ₽.
• Мауэрлат и крепёж — брус, шпильки, уголки, пластины: 25–45 тыс. ₽.
• Обрешётка и контробрешётка — 2–3 м³ доски: 40–70 тыс. ₽.
• Гидроизоляционная плёнка — 160 м² с запасом: 10–20 тыс. ₽.
• Антисептик и антипирен — 8–15 тыс. ₽ на весь объём.
• Работа плотников — 700–1200 ₽ за м² площади скатов: 100–170 тыс. ₽.
• Итого — 280–500 тыс. ₽ на простую двускатную крышу, для вальмовой добавьте 25–35 %.

Стропильная система занимает примерно половину бюджета крыши, вторая половина уходит на кровельное покрытие с доборными элементами. В случае сложной формы доля системы растёт: диагональные стропила, нарожники и ендовые узлы требуют и материала, и времени плотников.

Материал для стропил и его защита

Материал стропильной системы — почти всегда дерево: оно дешевле металла, легче и режется на месте. Но дерево живое, поэтому обрабатывать его необходимо до монтажа.

• Порода — хвоя: сосна или ель. Лиственницу используют редко из-за цены и веса.
• Влажность — 12–18 %: сырой брус усохнет и поведёт всю конструкцию, узлы разболтаются.
• Сорт — первый или второй, без крупных сучков на нижней грани: от этого зависит прочность.
• Антисептик — обязательно на всех элементах, особенно на торцах и в местах контакта с кладкой.
• Антипирен — огнезащита, чаще в составе комбинированной пропитки.
• Металлические фермы — их применяют в больших пролётах и в зданиях с плоской кровлей: дороже, но не гниют.

Пропитывать стропила нужно до монтажа, на земле, кистью или в ванне: после сборки половина поверхностей станет недоступна. Отдельное внимание торцам — именно через них дерево тянет влагу быстрее всего, и именно они первыми начинают темнеть под кровлей.

Антисептик наносят на земле до сборки: после монтажа половина поверхностей будет недоступна.

Стропильная система своими руками

Собрать каркас крыши своими силами реально, но не для любой формы. Вот что стоит и чего не стоит делать самому при строительстве дома.

• Можно сделать самому — простую двускатную или односкатную крышу с пролётом до 5 метров: узлы понятные, всё считается по таблицам.
• Лучше отдать плотникам — вальмовую, шатровую и многощипцовую: диагональные элементы и примыкания требуют точной разметки.
• Что нужно из инструмента — торцовочная пила, шуруповёрт, уровень, шнур, стамеска для врубок.
• Сколько человек — минимум двое, а поднимать готовые пары стропил удобнее втроём.
• Проект и расчёт — обязательны в любом случае: их можно заказать отдельно, это 15–25 тыс. ₽.
• Сколько времени — 5–8 дней вдвоём на двускатную крышу дома 10×10 м против трёх дней у бригады.

Экономия составит 100–170 тыс. ₽ — это стоимость работы плотников. Но здесь важно трезво оценить прочность будущей конструкции: крыша принимает снеговую и ветровую нагрузку, и надёжная система важнее сэкономленных денег. Если сомневаетесь в узлах, разумный компромисс — заказать проект и монтаж стропил, а обрешётку и подшивку свесов сделать своими руками.

Простую двускатную крышу собирают своими руками за 5–8 дней вдвоём, сложные формы отдают плотникам.

Ошибки в стропильной системе

Ошибки этой конструкции проявляются через несколько сезонов, когда кровля уже уложена и добраться до стропил можно только изнутри чердака.

• Размер по наитию. Доска 50×100 при пролёте 5 метров прогибается под снегом уже в первую зиму.
• Нет затяжки. В такой схеме распор разводит стены, и по кладке идут трещины в верхней части.
• Сырой материал. Усушка на 5–7 % разбалтывает все узлы, крыша начинает скрипеть и вести.
• Дерево на бетоне без гидроизоляции. Мауэрлат гниёт снизу за 5–8 лет незаметно для хозяина.
• Нет вентзазора. Конденсат мочит утеплитель и стропила: дерево чернеет, теплоизоляция перестаёт работать.
• Жёсткое крепление в деревянном доме. Усадка сруба перекашивает крышу и рвёт узлы примыкания.
• Диагональные стропила того же размера. На вальмовой крыше они несут больше и прогибаются первыми.
• Глубокая врубка. Ослабленная стропильная нога ломается по запилу, а также трескается вдоль волокон.

Если стропила уже прогнулись, порядок такой: разгрузить крышу от снега, поставить временные стойки, затем усилить систему — подшить вторую доску к стропильной ноге, добавить прогон или подкосы. Работы дешевле, чем полная переборка, но требуют доступа изнутри, поэтому в тёплой мансарде придётся снимать часть отделки и утеплителя.

Прогиб стропильной ноги — следствие малого сечения или большого пролёта: лечится подшивкой второй доски. Мауэрлат без гидроизоляции гниёт снизу за 5–8 лет — этого не видно, пока крыша не начнёт проседать.

Куда идти дальше

Общий обзор — раздел крыша дома, а также статьи виды крыш, кровельные материалы и мансарда. Опора для мауэрлата — армопояс, стены под нагрузку от крыши — толщина стен дома. Утепление скатов разобрано в разделе утепление дома, порядок стройки целиком — этапы строительства дома.

Вопросы и ответы

Какие виды стропильных систем бывают?

Наслонные и висячие, а также комбинированные. Выбор зависит от того, есть ли внутри дома несущая стена: если есть — используется наслонная схема, если нет — висячая с затяжкой.

Какое сечение стропил нужно?

50×150 мм при пролёте до 4 метров, 50×200 мм до 5 метров, 100×200 мм до 6 метров при шаге 600 мм. Точное значение зависит от снеговой нагрузки региона и веса кровельного покрытия.

Какой шаг стропил делать?

600 мм — универсальный вариант: под этот размер идут плиты минеральной ваты. При лёгком покрытии и небольшом пролёте допустимо 900 мм.

Что такое наслонные и висячие стропила?

Наслонные опираются на внутреннюю стену через прогон и стойки, висячие — только на края, а распор гасит затяжка. Первые проще и дешевле, вторые нужны там, где внутренних опор нет.

Нужен ли мауэрлат в деревянном доме?

Нет: его роль выполняет верхний венец сруба или верхняя обвязка каркаса. Стропила крепят к ним скользящими опорами с учётом усадки.

Какой брус нужен для мауэрлата?

100×150 или 150×150 мм, влажность 12–18 %, обязательно на два слоя гидроизоляции. Крепление — шпильки, заложенные в армопояс через 1–1,5 метра.

Можно ли собрать стропильную систему своими руками?

Простую двускатную — да, вдвоём за 3–5 дней. Вальмовую и ломаную лучше отдать плотникам: диагональные стропила и узлы примыкания требуют опыта и точной разметки.

Чем обработать стропила?

Антисептиком и антипиреном до монтажа, на земле, с особым вниманием к торцам. Обновлять покрытие на чердаке не нужно, если вентиляция подкровельного пространства работает.

Сколько служит стропильная система?

Надёжная система служит 50 лет и больше при сухом материале и нормальной вентиляции. Сокращают срок только две вещи: конденсат из-за отсутствия вентзазора и вода через протечки кровли.
