Армопояс: нужен ли и как сделать

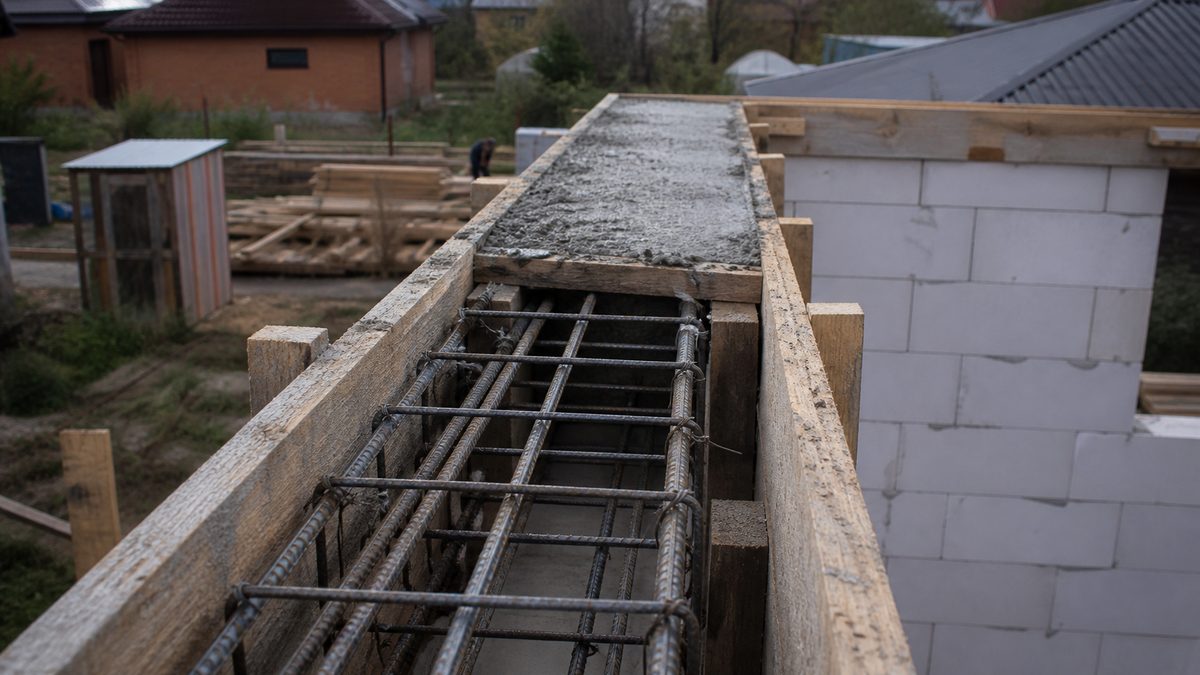

Армопояс — монолитный армированный пояс по верху стены, который связывает коробку дома в единую жёсткую конструкцию и распределяет точечные нагрузки от перекрытия и крыши. Для газобетона, керамоблока и пенобетона армопояс обязателен, для кирпича желателен, для каркасного дома не нужен вообще. Сечение обычно 200–250 мм по высоте и по ширине стены, арматура — четыре стержня 10–12 мм, бетон В22,5.

Без армопояса плита перекрытия давит на блоки точечно и продавливает их, а мауэрлат крыши держится на анкерах, которые вырывает вместе с куском кладки. Ниже — зачем нужно устройство армопояса и какие функции он выполняет, когда он обязателен, какие бывают виды, какие размеры и арматура нужны, как правильно собрать опалубку, в каком порядке идёт заливка, как утеплить пояс снаружи и какие ошибки встречаются чаще всего. Эта статья — часть раздела о стенах дома.

Зачем нужен армопояс

Армопояс решает несколько задач сразу, и каждая из них по отдельности достаточна, чтобы обязательно его сделать.

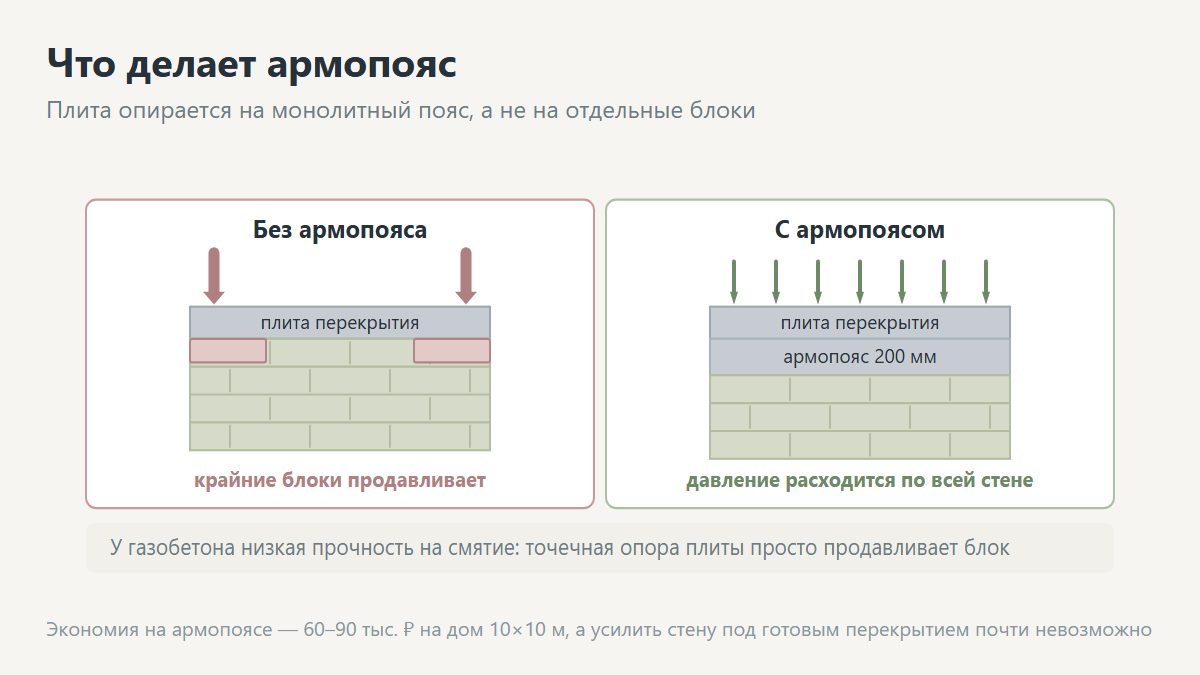

• Распределяет нагрузки. Плиты перекрытия опираются на армопояс, а не на отдельные блоки: давление равномерно расходится по всей стене.
• Связывает коробку. Замкнутый армопояс не даёт несущим стенам разойтись при неравномерной усадке грунта под фундаментом.
• Держит мауэрлат. Шпильки крепления крыши заливаются в бетон, а не в газобетон, из которого их вырывает.
• Гасит распор. Стропильная система давит наружу, и армированный пояс принимает эту нагрузку на себя, а также снижает риск трещин.
• Повышает устойчивость здания. Стены работают на сжатие, а монолитный армопояс — на растяжение и изгиб, вместе они дополняют друг друга.

Особенно это важно для газобетона и пенобетона: у таких материалов низкая прочность на изгиб и на смятие, поэтому точечная опора плиты просто продавливает блок. Кирпич прочнее и распределяет нагрузку равномерно сам, но и для него армопояс под тяжёлые перекрытия и в сейсмических регионах остаётся обязательным.

Когда армопояс обязателен

Нужен ли армопояс, определяет материал стен и тип перекрытия. Вот несколько случаев, когда устройство пояса обязательно.

• Газобетон, пенобетон, керамзитоблок — всегда: под любое перекрытие и под мауэрлат крыши.
• Керамоблок — всегда, дополнительно с утеплителем в теле пояса.
• Железобетонные плиты перекрытия — всегда, независимо от материала стены.
• Дом в два этажа и выше — межэтажный армопояс между этажей, на каждом уровне здания.
• Пучинистые грунты и слабое основание — армопояс компенсирует неравномерную осадку здания от подвижек грунта.
• Кирпич с деревянными балками — можно обойтись, если под балки заложены распределительные подушки.
• Каркасный дом и брус — не нужен: обвязка из бруса выполняет ту же функцию.

Экономия на армопоясе выглядит соблазнительно: 60–90 тыс. ₽ на дом 10×10 м. Но если газобетонные стены получат точечную нагрузку от плиты, трещины могут пойти в первый же год, а усилить конструкцию под готовым перекрытием почти невозможно.

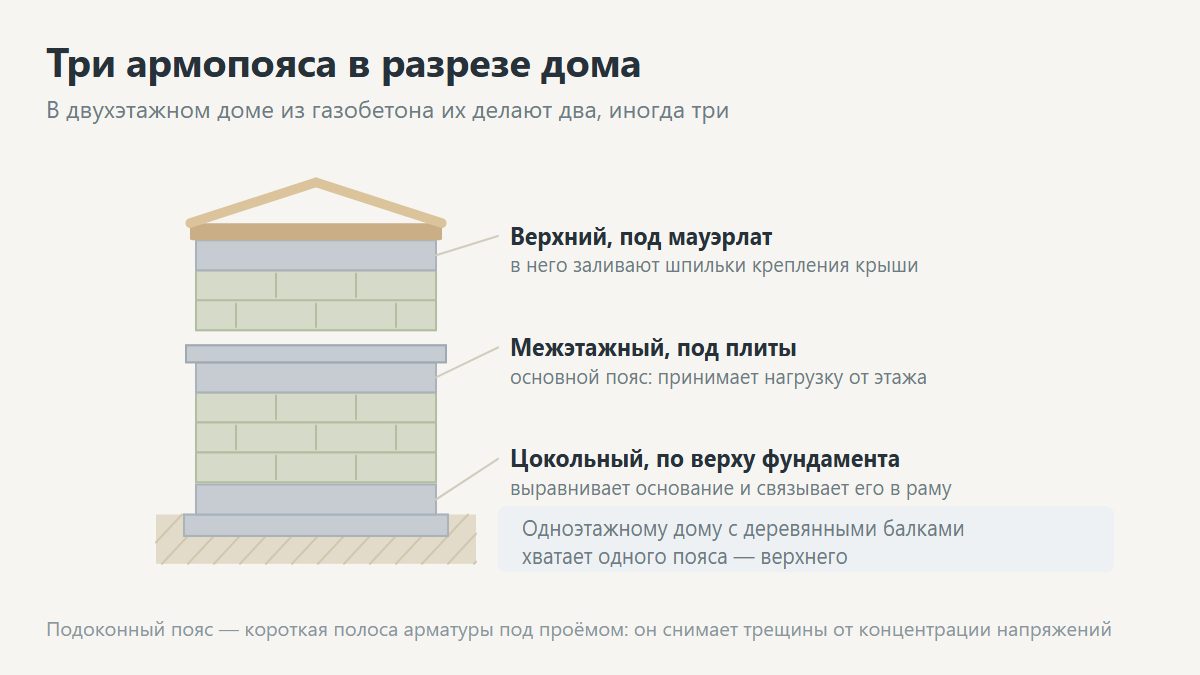

Виды армопоясов

В доме бывает несколько армопоясов, и каждый работает на своём уровне конструкции.

• Цокольный (ростверковый) — армированный пояс по верху фундамента: выравнивает основание и связывает его в раму.
• Межэтажный — под плиты перекрытия каждого этажа: основной армопояс, который принимает нагрузки от здания.
• Подоконный — короткая полоса арматуры под оконным проёмом: такое армирование снимает трещины от концентрации напряжений.
• Под мауэрлат — верхний армопояс по фронтонам и наружным стенам, в него заливают шпильки крепления крыши.

Для одноэтажного дома с деревянным перекрытием обычно хватает одного армопояса — верхнего, под мауэрлат и балки; для домов в два этажа этого мало. Для двухэтажного из газобетона правильно делать два: межэтажный и верхний, а в некоторых случаях добавляют и цокольный, если фундамент свайный.

Размеры и арматура

Ширина и высота армопояса, а также каркас из арматуры считаются от нагрузки, но для частного дома есть проверенные значения, которые закрывают почти все случаи.

• Высота — 200–250 мм, не меньше 150 мм; под тяжёлые плиты делают толщиной 300 мм.
• Ширина — по стене за вычетом утеплителя: при кладке 375 мм это 250 мм монолитного пояса и 100 мм ЭППС.

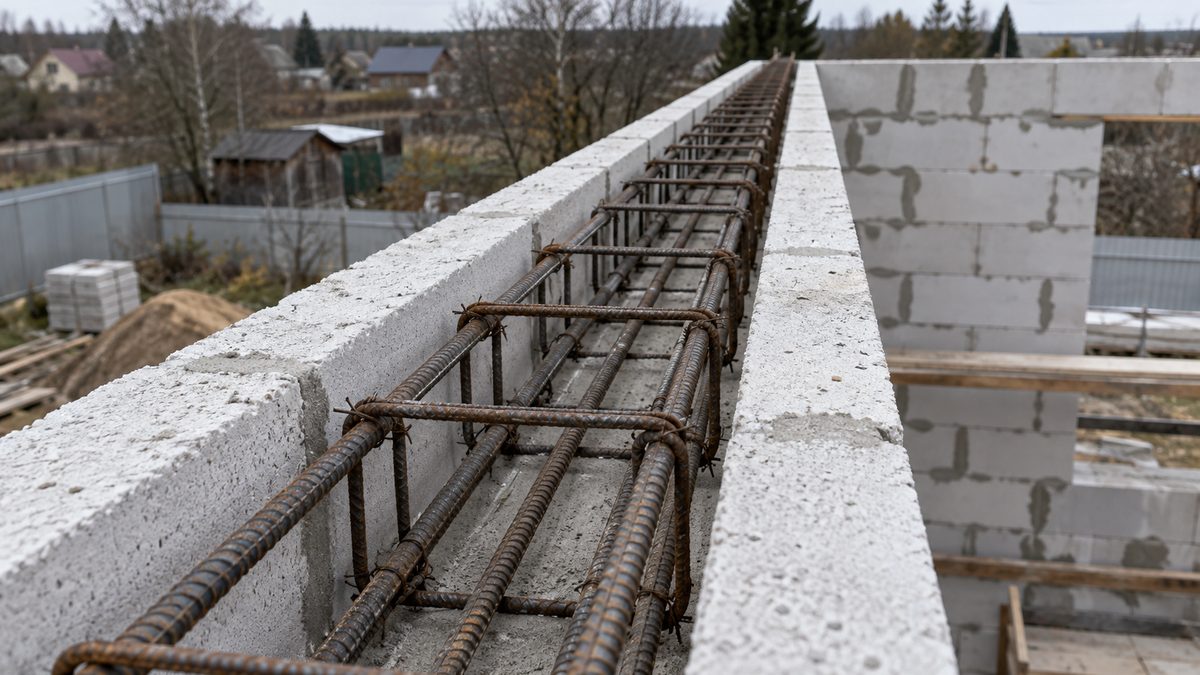

• Рабочая арматура — 4 стержня 10–12 мм: два внизу, два вверху, с защитным слоем бетона 30–40 мм.
• Хомуты — из арматуры 6–8 мм с шагом 200–300 мм, в углах шаг уменьшают вдвое.
• Углы — гнутые элементы с перепуском 400 мм: армирование встык надёжность не даёт.
• Материалы — бетон В22,5 (М300), заливка в один заход по всему контуру.

Каркас из арматуры вяжут проволокой и опускают в опалубку на фиксаторы, чтобы бетон обернул металл со всех сторон. Сварка снижает прочность стержня в точке нагрева, поэтому в частном строительстве её не применяют — вязка быстрее и надёжнее.

Опалубка для армопояса

Опалубка держит бетон, пока он набирает прочность. Для газобетона опалубку обычно делают несъёмной, из тех же блоков.

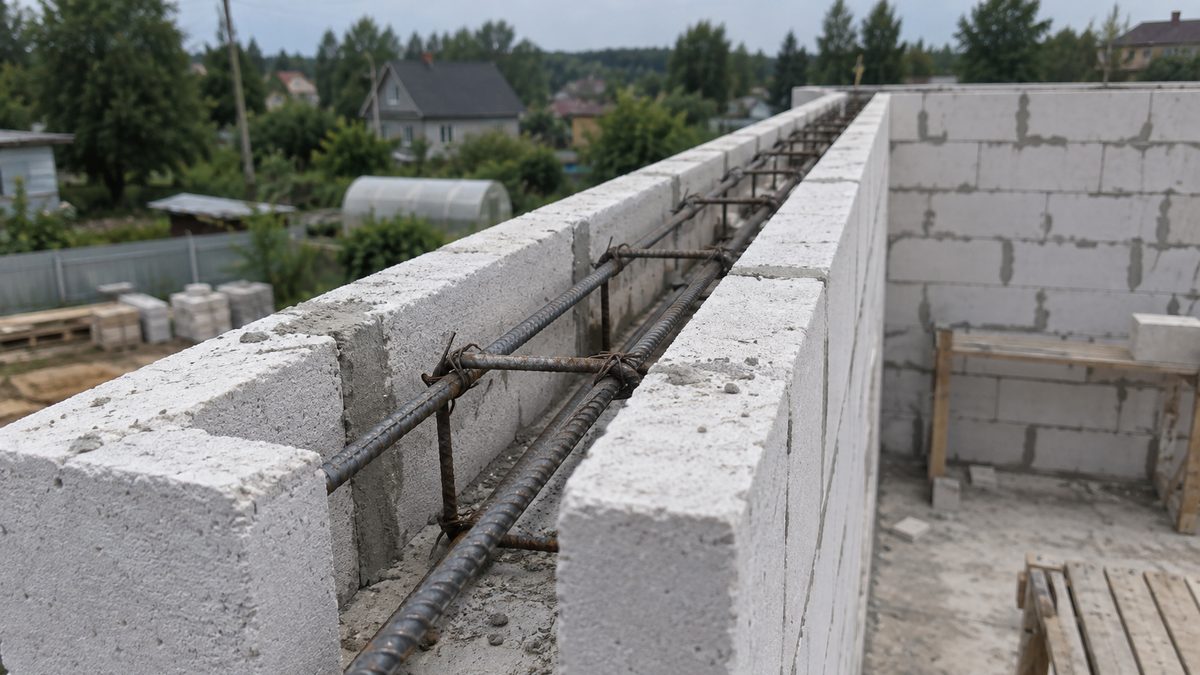

• U-блоки — заводские лотки из газобетона: их ставят как обычный ряд, внутрь идёт каркас из арматуры и бетон.
• Из доборных блоков — распиленные вдоль блоки 100 мм, которые приклеивают с двух сторон: такие материалы дешевле U-блоков.

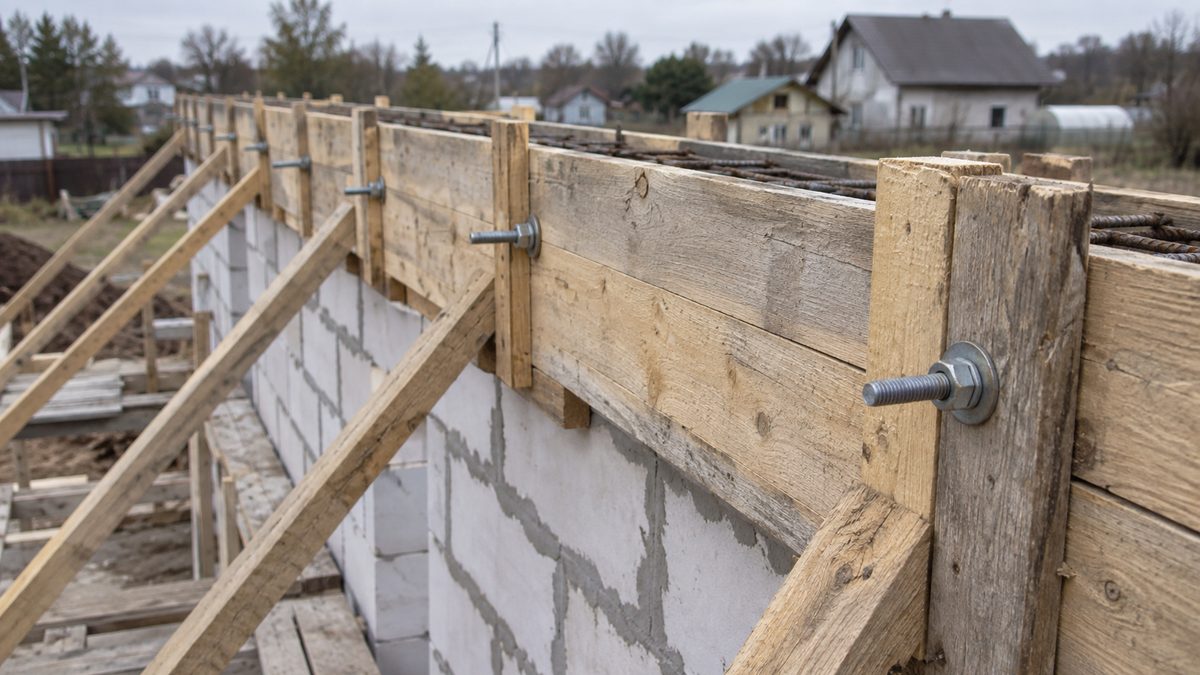

• Съёмная из доски — щиты 25–40 мм, которые стягивают шпильками через каждые 700 мм: для кирпича и бетонных блоков.
• Опалубка из фанеры — ламинированная 18 мм даёт гладкую поверхность, но дороже доски.
• Крепление опалубки. Щиты стягивают шпильками и подпирают снизу: свежий бетон давит сильнее, чем кажется.

Несъёмная опалубка из блоков удобнее тем, что снаружи армопояс сразу оказывается закрыт материалом стены — не нужно ни разбирать щиты, ни думать об отделке. Именно поэтому в газобетонном доме такую опалубку выбирают почти всегда, а доску оставляют для кирпичных стен.

Как заливают армопояс

Устройство армопояса занимает два-три дня плюс время на набор прочности. Порядок работ такой же, как у ленточного фундамента, только на высоте.

• Выровнять последний ряд кладки — по уровню, чтобы опалубка встала равномерно по всему периметру.
• Поставить опалубку — по всему контуру наружных и несущих внутренних стен, обязательно замкнуто.
• Уложить утеплитель — ЭППС толщиной 50–100 мм с наружной стороны, если пояс идёт в теле стены.
• Опустить каркас из арматуры — на фиксаторы, с перепуском стержней в углах и на стыках 400 мм.

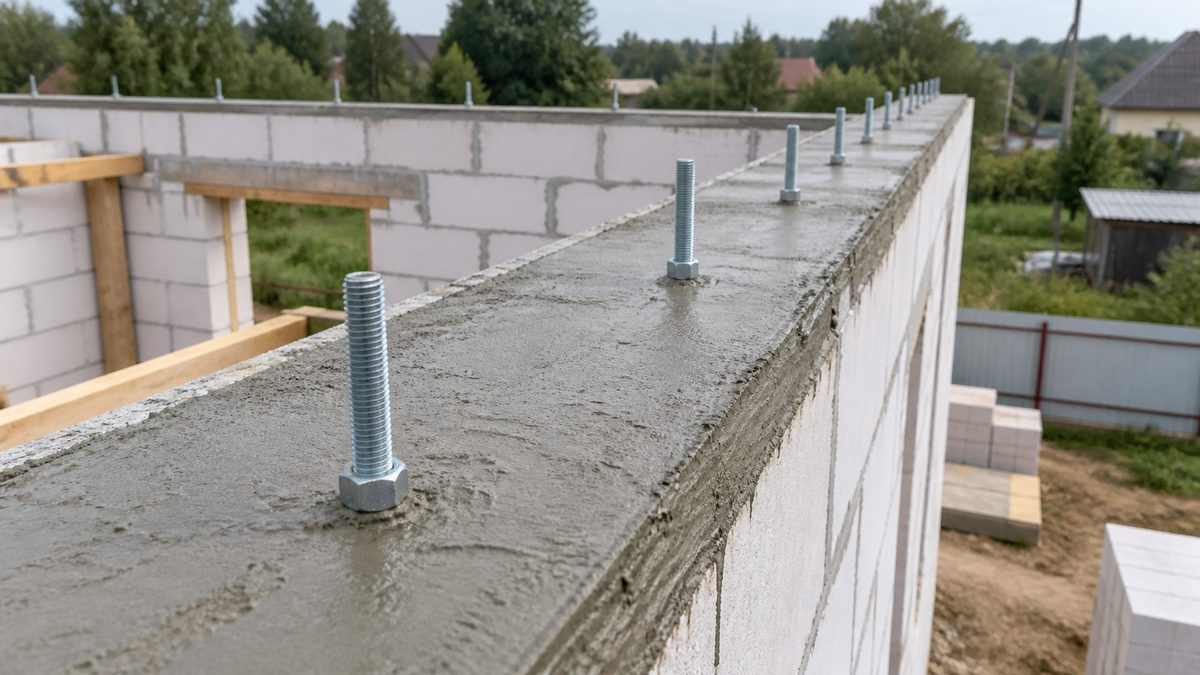

• Заложить шпильки — под мауэрлат через каждые 1–1,5 метра равномерно, резьбой вверх.

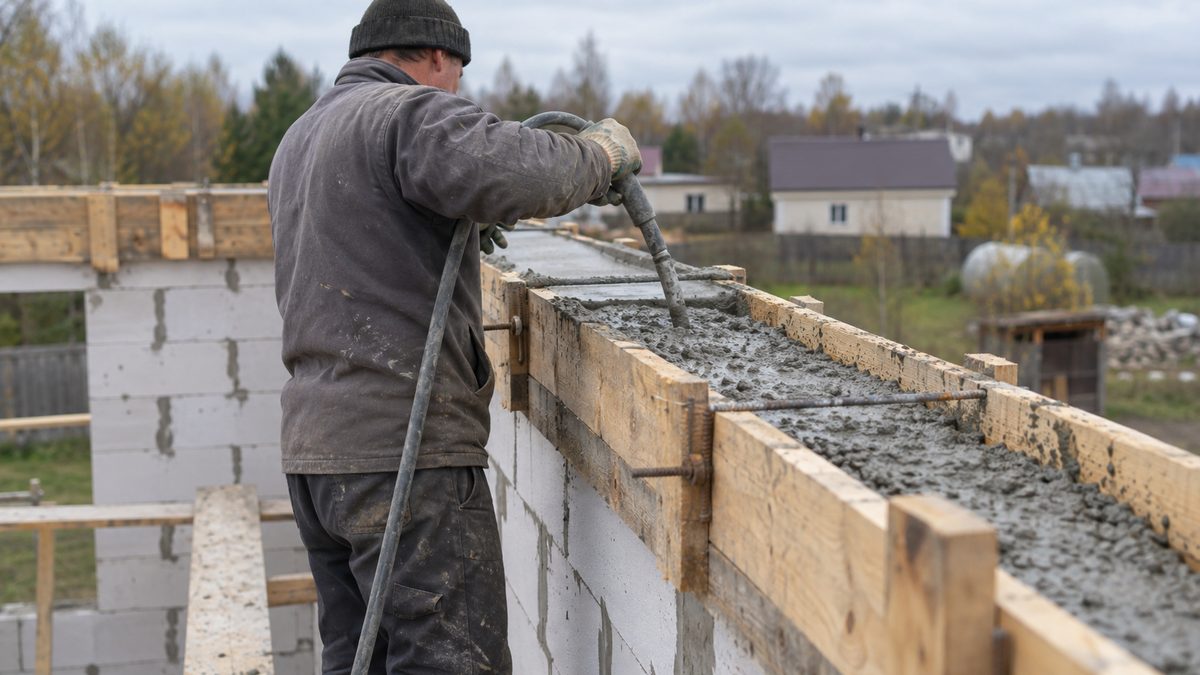

• Залить бетон — в один заход по всему контуру, с вибрированием или штыкованием.
• Уход — укрыть плёнкой, проливать три дня, опалубку снять через неделю, нагружать через 28 суток.

Заливать армопояс частями нельзя: разрыв в контуре сводит на нет всю его работу, ведь смысл конструкции именно в замкнутости. На дом 10×10 м при сечении 250×250 мм уходит около 2,5–3 м³ бетона — это одна миксерная машина, и заказывать её нужно на конкретный час.

Утепление армопояса

Монолитный железобетон в четыре раза холоднее газобетона, поэтому армопояс без утепления работает мостиком холода по всему периметру здания.

• Утеплитель — толщиной 50 мм для средней полосы и 100 мм для холодных регионов.
• Материалы — экструдированный пенополистирол, который не боится влаги и не сминается бетоном.
• Положение — снаружи, между поясом и наружным слоем блока или облицовкой.
• Если фасад утепляется целиком — отдельный слой в теле пояса не нужен, достаточно общего контура.

Пропущенное утепление особенно видно тепловизором зимой: по верху стен идёт ровная холодная полоса, а в углах появляется конденсат. Исправляется это только наружным утеплением фасада, поэтому 50 мм ЭППС на этапе заливки — самая дешёвая страховка в этом узле.

Ошибки при устройстве армопояса

Ошибки в этом узле дороги тем, что армопояс находится под перекрытием и крышей: добраться до него потом невозможно, а также нельзя проверить арматуру внутри.

• Отказ от пояса на газобетоне. Плиты продавливают кладку, и трещины могут пойти от опор вниз.
• Разрыв контура. Незамкнутый пояс не связывает конструкции и выполняет роль обычной перемычки.
• Нет утепления. Мостик холода по периметру: конденсат и промерзание углов особенно заметны в морозы.
• Тонкая арматура. Стержни 8 мм вместо 10–12 не держат растяжение, и армопояс трескается.
• Заливка частями. Холодные швы делят конструкцию, и жёсткости она не даёт.
• Мауэрлат без шпилек. Анкеры в газобетоне могут вырвать вместе с блоками при ветровой нагрузке.
• Опалубка без подпорок. Щиты разъезжаются под весом бетона, и армопояс получается неровным по высоте.

Если при строительстве армопояс не сделали и по стенам пошли трещины от опор перекрытия, вариант один: разгрузить перекрытие стойками и подвести обойму из железобетона по месту. Работа дорогая — 150–300 тыс. ₽, то есть в три раза дороже самого пояса, который не сделали вовремя.

Трещина от опоры плиты — прямое следствие отказа от армопояса при строительстве из газобетона.

Куда идти дальше

Общий обзор — раздел стены дома, а также смежные статьи толщина стен дома и кладка стен. Материал стен задаёт требования к поясу: дом из газобетона, кирпичный дом, из чего лучше строить дом. Дальше по стройке — крыша дома и этапы строительства дома, а основание разобрано в статье какой фундамент выбрать.

Вопросы и ответы

Нужен ли армопояс под деревянные балки?

На газобетоне нужен: балка опирается точечно и сминает блок под собой. Альтернатива — распределительные подушки под каждую балку, но пояс проще и надёжнее.

Какая высота армопояса нужна?

200–250 мм для частного дома, минимум 150 мм. Под тяжёлые железобетонные плиты берут 300 мм, а ширина — по толщине стены за вычетом утеплителя.

Можно ли залить армопояс частями?

Нельзя: смысл конструкции в замкнутом контуре. Если разрыв всё-таки получился, стык армируют выпусками и заливают в тот же день, а не через неделю.

Какая арматура нужна для армопояса?

Четыре стержня 10–12 мм рабочей арматуры и хомуты 6–8 мм с шагом 200–300 мм. Каркас вяжут проволокой, в углах ставят гнутые элементы: сварка снижает прочность металла, а также делает узел хрупким.

Сколько бетона нужно на армопояс?

Около 2,5–3 м³ на дом 10×10 м при сечении 250×250 мм — одна миксерная машина. Считают по формуле: периметр × высота × ширина.

Чем заменить армопояс?

Ничем, если несущих стен из газобетона. Для кирпича при деревянных балках допустимы распределительные подушки, а в каркасном доме те же функции выполняет верхняя обвязка.

Нужен ли армопояс под мауэрлат при деревянных стенах?

Нет: мауэрлат крепят прямо к верхнему венцу бруса или к обвязке каркаса. Пояс нужен только там, где стены из штучных блоков или кирпича.

Когда можно ставить перекрытие после заливки?

Через 28 суток бетон набирает марочную прочность. При тёплой погоде плиты кладут через 14 дней — к этому моменту набрано около 70 %.
