Что входит в проект дома

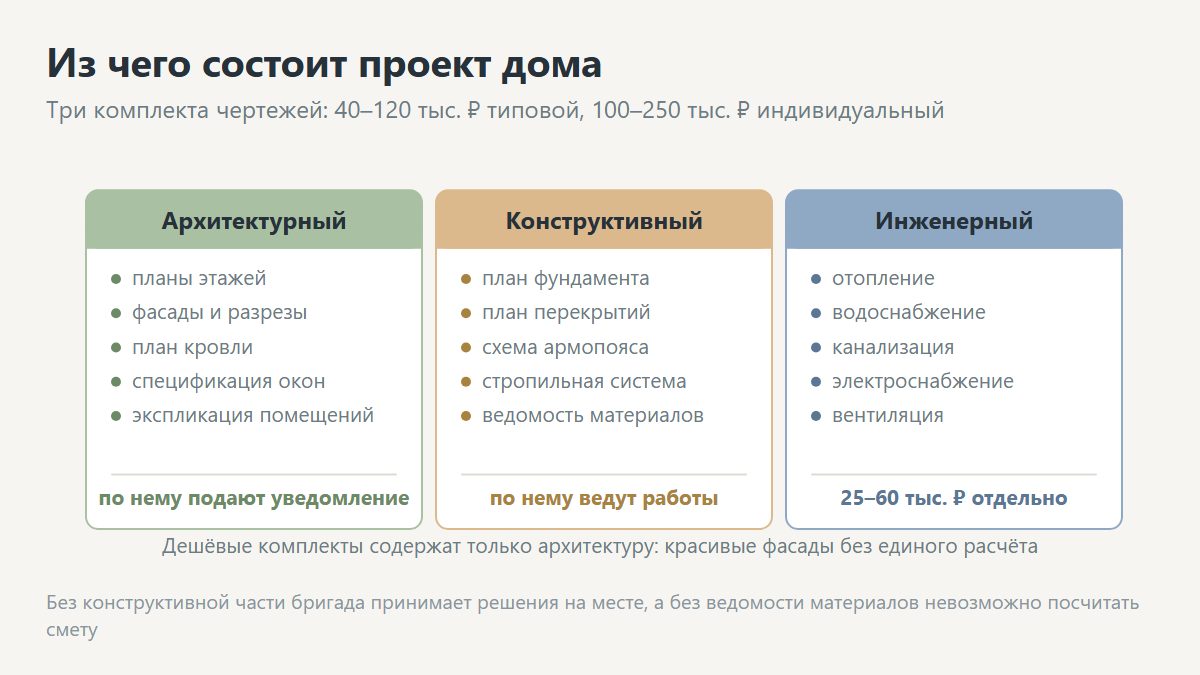

Полный проект дома состоит из трёх частей: архитектурный раздел дома (планы этажей, фасады, разрезы), конструктивный раздел (чертежи фундамента и перекрытий, узлы, спецификация материалов) и инженерный раздел (отопление, водоснабжение, канализация, электрика и другие виды сетей). Каждый раздел дома — это отдельный комплект: чертежи и пояснительная документация.

Стоит проект дома 40–120 тыс. ₽ для типового и 100–250 тыс. ₽ для индивидуального. Без конструктивной части бригада принимает решения по ходу работ, а без спецификации строительных материалов невозможно посчитать смету и проверить, что привезли на площадку участка.

Архитектурный раздел

Архитектурный раздел дома отвечает на вопрос «как дом выглядит и как в нём ходят люди». Это та часть документации, которую заказчик понимает без специальной подготовки: наши чертежи показывают внешний вид и читаются как схема квартиры.

• Общие данные. Ведомость чертежей, климат района, общие показатели дома — это основные данные архитектурный раздел открывающие.
• Организация участка. Расположение дома, отступы от границ, въезд, постройки — общие решения по составу застройки.
• Планы этажей. Размеры помещений, площади, расположение дверей и окон, толщина стен — наши основные листы.
• План кровли. Скаты, уклоны, ендовы, водостоки и выходы вентиляции: расположение элементов кровли задаёт архитектурный лист.
• Фасады. Четыре стороны дома с отметками высот, отделкой и цветом — эти фасады показывают внешний вид.
• Разрезы. Минимум два — продольный и поперечный, с высотами этажей и конструкцией пола, которые входят в архитектурный раздел.
• Спецификация окон и дверей. Размеры, количество, тип открывания, площадь остекления — данные, которые нужны при заказе.
• Экспликация помещений. Таблица с номерами, названиями и площадями комнат: наши расчёты стоимость отделки берут отсюда.

По архитектурный раздел нельзя вести производство работ: основные расчёты в нём отсутствуют. Но именно его показывают в администрации при уведомлении о строительстве вашего дома, и по нему принимают решение о планировке.

Конструктивный раздел

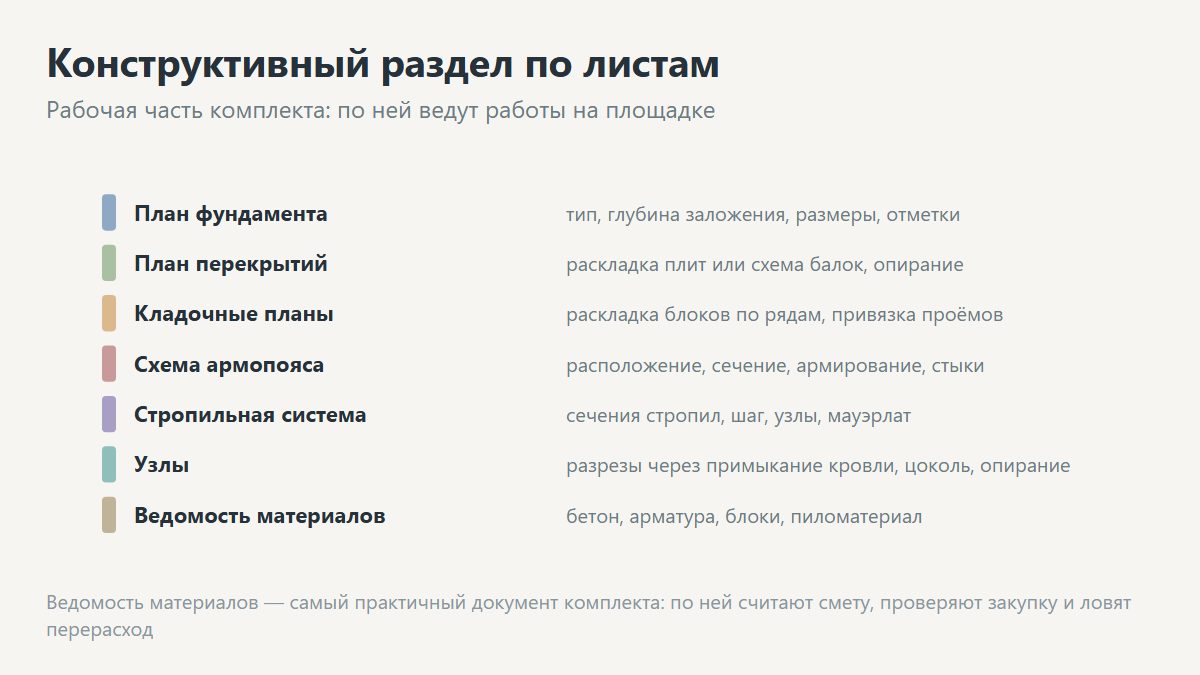

Это рабочая часть документации, по которой ведут производство работ на площадке. Конструктивные решения содержат расчёты нагрузок и превращают картинку в конструкции дома, включая элементов кровли, которые не упадут.

• План фундамента. Тип, глубина заложения, размеры, отметки.
• План перекрытий. Раскладка плит или схема балок, расчёт сечений перекрытий, опирание.
• Кладочные планы. Раскладка строительных блоков по рядам, привязка проёмов и окон.
• Схема армопояса. Расположение, сечение, армирование, места стыков.
• Перемычки. Спецификация с размерами и величиной опирания.
• Стропильная система дома. Сечения стропил, шаг, узлы крепления, мауэрлат.
• Лестница. Расчёт ступеней, схема опирания, детали.
• Узлы. Разрезы через характерные места: примыкание кровли, опирание перекрытий, цоколь, элементов стыки.
• Ведомость материалов. Объём бетона, метраж арматуры, количество строительных блоков и пиломатериалов — по ней считают стоимость строительства.

Ведомость строительных материалов — самый практичный документ во всём комплекте документации. Эти данные нужны, чтобы считать смету, проверять закупку и ловить перерасход. Проект дома без неё использовать для контроля бригады невозможно.

Инженерный раздел

Инженерный раздел дома разрабатывают не всегда, и это самая частая экономия. Она оправдана только при отсутствии необходимости в сложных решениях: если дом простой, а отопление и виды вентиляции стандартные.

• Отопление. Теплотехнический расчёт, мощность котла, разводка, расположение радиаторов и контуров тёплого пола — весь инженерный минимум по отоплению.
• Водоснабжение. Источник, разводка труб, диаметры, точки водоразбора, узел ввода.
• Канализация. Внутренняя разводка с уклонами, стояки, выпуск, схема септика.
• Электроснабжение. Расчёт нагрузок, однолинейная схема щита, розетки и освещение по этажам, кабельные группы.
• Вентиляция. Расчёт воздухообмена, схема каналов, приточных и вытяжных элементов расстановка.
• Слаботочные системы. Интернет, домофон, сигнализация и монтаж прочих элементов сетей — если нужны.

Без него разводку делают по месту: розетка оказывается за холодильником, а канала вентиляции в стенах дома не остаётся вовсе. Информация по трассам теряется совсем. Стоимость раздела 25–60 тыс. ₽, стоимость переделочных работ после отделки — в разы больше.

Что не входит в проект

• Смета. Её считают отдельно по ведомости материалов, в комплект она обычно не входит.
• Дизайн-проект интерьера. Другая работа и другой специалист.
• Геология участка. Исходные технические данные, которые заказывают до проектирования дома.
• Ландшафтный проект. Отдельный раздел по необходимости.
• Привязка к участку. В типовом комплекте её нет: фундамента решения считают под условный грунт вашего региона, и пересчёт делают отдельно.

Последний пункт особенно важен. Готовый проект дома из каталога содержит фундамент под средний грунт, и адаптация под свою геологию стоит 15–35 тыс. ₽. Пропускать этот шаг нельзя — это тот случай, когда экономия в тридцать тысяч оборачивается усилением конструкции за миллион.

Как проверить проект перед покупкой

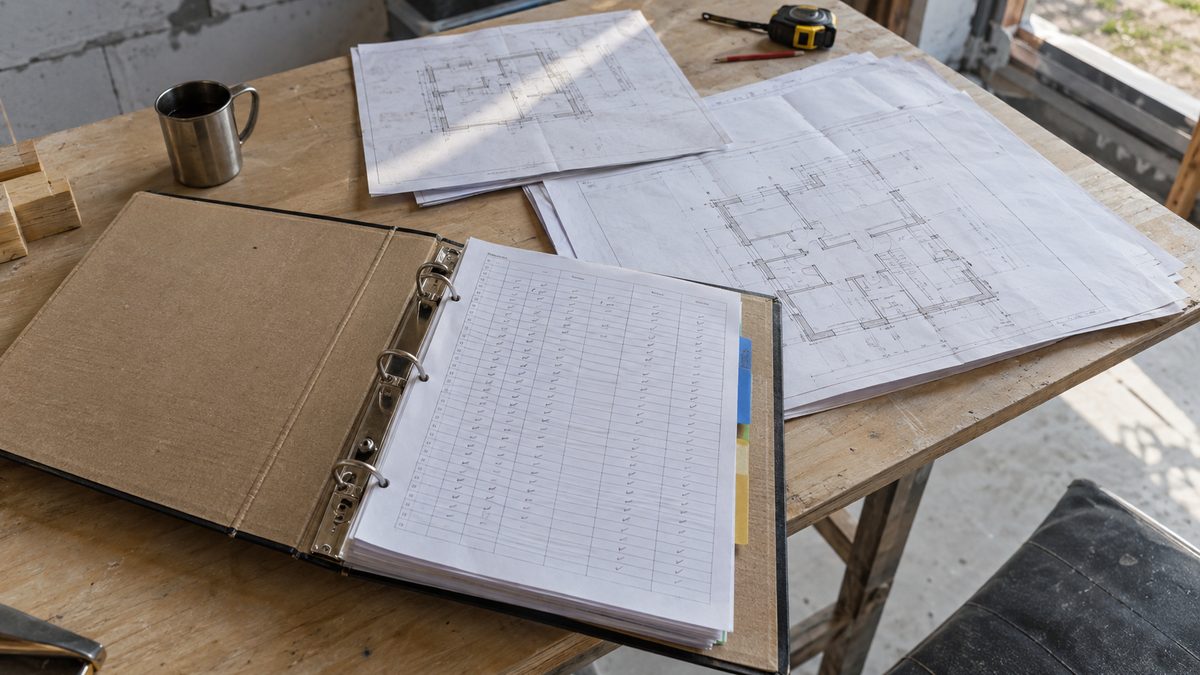

Проекты дома продают по картинке, а получает заказчик папку. Проверять состав нужно до оплаты, и делается это по нескольким признакам.

• Запросить ведомость чертежей. Это первый лист комплекта, где перечислено содержимое проекта дома. Если продавец её не даёт, то и другая информация о составе доверия не заслуживает.
• Проверить наличие спецификаций. Технические таблицы с объёмами строительных материалов и элементов — признак рабочего проекта дома, а не набора картинок.
• Посмотреть узлы. В хорошем комплекте на дом узлов 15–30 штук. Пять узлов означают, что решения по сложным местам бригада будет придумывать сама.
• Уточнить, под какой грунт считан фундамент. В типовом проекте это условный суглинок с несущей способностью 2 кг/см², и под свой участок расчёт пересчитывают.
• Уточнить снеговой и ветровой район. Стропильная система дома для Краснодара в Новосибирске не годится.
• Спросить про раздел инженерных сетей. Часто в составе комплекта его нет вовсе, а в описании написано «полный проект».
• Уточнить формат. PDF для печати и DWG для правок — второй нужен, если планируете что-то менять.

Отдельно стоит спросить, входит ли в цену авторская консультация по ходу стройки. У нормальных проектных бюро это включено: бригада звонит и уточняет узел дома, а не решает сама. Такая техническая поддержка стоит недорого, но снимает половину вопросов на площадке.

Минимальный комплект, если бюджет ограничен

Полная документации папка на дом нужна не всегда. Если денег на всё нет, порядок приоритетов такой.

• Обязательно: планы этажей с размерами, план фундамента с армированием, перекрытия, стропильная система, ключевые узлы, ведомость основных строительных материалов.
• Желательно: кладочные планы, схема армопояса, разрезы, фасады с отметками.
• Можно отложить: слаботочные системы, ландшафт, детальную проработку отделки.
• Нельзя пропустить: расчёт конструкций под свой грунт и снеговую нагрузку региона.

Частые вопросы

Сколько листов в проекте дома

Типовой комплект на дом 150 м² — 60–120 листов формата А3: архитектурный 25–40 листов, конструктивный 30–60, инженерный 20–40.

Нужен ли проект для уведомления о строительстве

Формально нет: в уведомлении указывают только общие параметры дома. Но без проекта дома эти параметры берутся из воздуха, а потом не сходятся с техпланом.

Чем отличается эскизный проект от рабочего

Эскизный — это планировки дома и внешний вид, 15–30 тыс. ₽. Рабочий содержит расчёты, узлы и спецификации, по нему строят. Строить по эскизному нельзя.

Можно ли купить проект и изменить планировку

Да, но перенос несущих стен дома требует пересчёта конструкций. Перегородки двигают свободно, проёмы в несущих стенах — только с расчётом перемычек.

Следующий шаг

Состав понятен — дальше выбор между готовым и индивидуальным проектом и определение площади дома. По готовому комплекту считают смету на строительство.
