Проводка в частном доме

Электропроводка в частном доме — это вводной щит, разделённые по назначению группы и кабель до каждой розетки и выключателя. Схему рисуют до штробления стен: переделать проводки трассу после отделки означает вскрыть весь дом.

Основной кабель для дома — ВВГнг-LS с медными жилами: 3×2,5 мм² на розетки, 3×1,5 мм² на освещение, 3×4 или 3×6 мм² на плиту и мощные группы. Каждая группа защищена своим автоматом, а влажные помещения — устройство защитного отключения. Ниже — как составить схему, какой способ прокладки выбрать, как считать сечение и сколько это стоит.

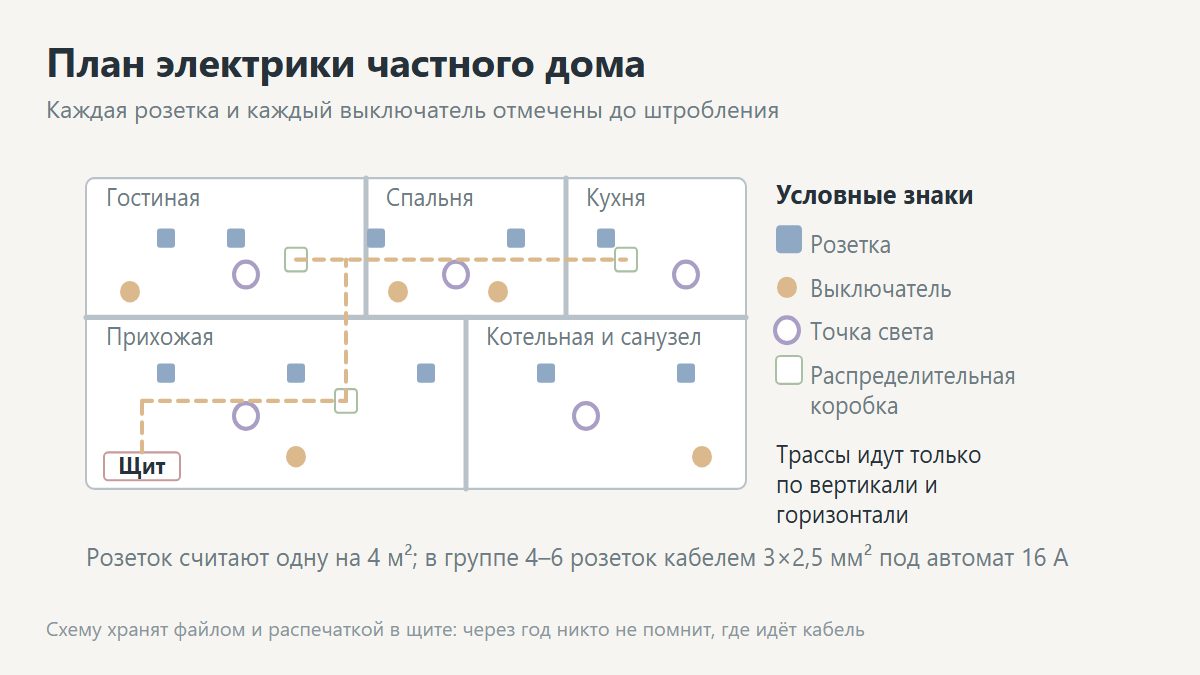

С чего начинается проект

Проект электропроводки для частного дома не обязателен по закону при мощности до 15 кВт, но без схемы работать нельзя: через год никто не помнит, где проходит кабель.

• План помещений с мебелью. Розетки ставят по расстановке, а не по стенам: за диваном или шкафом они бесполезны.
• Точки подключения техники. Плита, духовка, стиральная и посудомоечная машины, бойлер, насос, котёл — им необходимо своё питание.
• Места распределительного оборудования. Щит у входа, распределительного узла коробки — над дверью или в одном горизонте.
• Трассы прокладки. Только вертикали и горизонтали, никакой диагонали: по такой схеме потом безопасно сверлить стены.
• Расчет нагрузки. Суммарная мощность приборов определяет вводной автомат и нужно сечение кабеля.

Схему сохраняют в двух видах: файлом и распечаткой в щите. Это та бумага, которая через десять лет спасает от попадания перфоратором в кабель под напряжением.

Группы и распределение по щиту

Электропроводка в доме делится на группы, и это основные правила безопасности: авария в одном месте не гасит весь дом.

• Освещение по этажам. Одна-две группы, кабель 3×1,5 мм², номинал 10 А.
• Розетки по комнатам. Отдельные группы на каждые 4–6 розеток, кабель 3×2,5 мм², автомат 16 А.
• Кухня. Минимум две розеточные группы плюс своё питание для духовки и посудомоечной машины.
• Электроплита. Своя группа проводов 3×6 мм², автоматический выключатель 32 А.
• Санузел и ванная. Своя линия с УЗО на 10 мА, так требуется по правилам.
• Улица и хозпостройки. Своя группа с УЗО и защитой от перенапряжения.
• Котёл и насос. Отдельные линии, часто со стабилизатором.

В щите каждая группа должна получить автомат по сечению кабеля, а не по нагрузке: защита рассчитана на провод, а не на прибор. Ошибка наоборот — самая частая причина пожаров от электрики: кабель 1,5 мм² под номиналом 25 А греется, изоляции слой плавится, и электропроводки защита не срабатывает.

Общая схема щита для дома: вводной автомат, счётчик (если он внутри), противопожарное УЗО на 100–300 мА, дифавтоматы или УЗО на влажные помещения, автоматы на остальные линии, шины нуля и заземления.

Скрытая и открытая проводка

Способ прокладки выбирают по материалу стен, и это решение влияет на всю дальнейшую работу.

• Скрытая в штробе. Для кирпича, газобетона, монолита. Кабель в гофре или без неё, штроба заделывается штукатуркой. Аккуратно и невидимо, но ремонт проводов означает вскрытие стен.
• Скрытая в каркасе. Для каркасных домов: кабель идёт в металлорукаве или в трубе внутри стены. Обязательное требование — негорючая оболочка рядом с утеплителем.
• Открытая в кабель-канале. Для деревянного дома и для бани. Пластиковый короб по стене, доступ к проводов трассе в любой момент.
• Открытая ретро-проводка. Витой провод на изоляторах, дорогой декоративный способ для срубов.
• В полу под стяжкой. В трубе, с запасом на протяжку. Так подводят питание к островам на кухне.

В деревянном доме скрытую электропроводки часть допустимо прокладывать только в металлической трубе с толщиной стенки, способной локализовать дугу электрической цепи. На практике это дорого и трудоёмко, поэтому 90 % деревянных домов делают открытую проводку в коробе — это и дешевле, и по правилам.

Горизонтальные штробы в несущих стенах запрещены: они режут арматуру и рабочее сечение. Вертикальные и разводка по потолку в перекрытии — допустимы.

Сечение кабеля и защита

Сечение считают по току, который проводов жила должна выдержать длительно.

• 1,5 мм² медь — до 16 А, автомат 10 А, освещение.
• 2,5 мм² медь — до 25 А, автомат 16 А, розетки.
• 4 мм² медь — до 32 А, автомат 25 А, мощная техника.
• 6 мм² медь — до 40 А, автомат 32 А, электроплита и ввод.
• 10 мм² медь — до 50 А, ввод при большой мощности.

Алюминиевые провода внутри дома использовать нельзя по ПУЭ седьмого издания: разрешена только медь. Алюминий остаётся допустимым на вводе от опоры, где применяют провод СИП.

• Автоматический выключатель защищает кабель от перегрузки и короткого замыкания.
• УЗО защищает человека от электрической травмы: 30 мА на общие группы, 10 мА на ванную.
• Дифавтомат совмещает обе функции в одном устройстве, экономит место в щите.
• Реле напряжения отключает дом при скачке — актуально там, где сеть нестабильна.
• Защитного контура устройство необходимо: три штыря 2,5–3 м, соединённых полосой, сопротивление не выше 30 Ом.

Без такого контура УЗО работает, но защита неполная: система TN-C-S с разделением нуля на вводе — минимум, к которому приводят старые дома при реконструкции.

Высоты и нормы установки

Жёстких требований к высоте розеток и выключателей правила не задают, есть сложившаяся практика и ограничения по безопасности.

• Розетки — 30 см от пола в комнатах, 110–120 см над рабочей поверхностью кухни.
• Выключатели — 90 см от пола, со стороны дверной ручки.
• Распределительного узла коробки — 15–20 см от потолка, всегда с доступом.
• В ванной розетки не ближе 60 см от душа и ванны, с крышкой и классом защиты IP44.
• Расстояние до газовой трубы — не меньше 50 см.
• Щит на высоте 150–170 см, в сухом отапливаемом месте: так надежности у схемы больше.

Количество розеток считают из расчёта одна на 4 м² плюс места под технику. Экономия здесь бессмысленна: розетка в стене стоит 500–900 ₽ с работой, а удлинитель по полу живёт годами и портит и вид, и безопасность.

Порядок работы

Монтаж электропроводки в соответствии со схемой идёт до отделки и после того, как закрыт контур дома.

• Разметка. Трассы, места коробок, розеток и выключателей отбиваются на стенах по схеме.
• Штробление. Штроборезом с пылесосом, глубина по диаметру кабеля плюс 5 мм.
• Подрозетники и коробки. Коронкой по бетону, установка на гипс.
• Прокладка кабеля. С запасом 15–20 см в точке подключения, без соединений в штробе.
• Соединения проводов. Только в распределительного узла коробках, клеммниками или сваркой. Такие скрутки без пайки запрещены.
• Сборка щита. Автоматы, УЗО, шины, маркировка каждой линии.
• Прозвонка и замеры. Проверка изоляции мегомметром до подачи напряжения.
• Заделка штроб и только потом штукатурка.

Розетки и выключатели должны ставиться последними, после отделки стен. До этого в подрозетниках оставляют скрученные и заизолированные концы.

Правила, по которым делают проводку

Основные требования к электропроводки монтаж работам собраны в ПУЭ седьмого издания и в ГОСТ Р 50571. Выполнять их необходимо не ради проверки — в соответствии с этими правилами дом просто не горит.

• Только медные жилы внутри дома, сечение по расчётному току.
• Соединения проводов должны быть доступны для осмотра: клеммники в коробках, а не скрутки в стене.
• Трассы прокладывают строго вертикально и горизонтально, на расстоянии 15 см от потолка и 10 см от углов.
• Автоматический выключатель подбирают по сечению кабеля, требуется соблюдать эту связку без исключений.
• Защитного заземления проводник — обязательный третий провод в группе.
• Категория надежности для частного дома третья: резервный ввод закладывать не нужно.

Важно понимать: основные правила написаны под электрической дуги риск. Именно поэтому в деревянных домах нельзя прятать проводов пучок в стену без металлической трубы, и именно поэтому распределительного узла коробки часто требуется оставлять доступными.

Проверка перед подачей напряжения

Готовую проводку проверяют до заделки штроб — потом любая ошибка стоит вскрытых стен.

• Прозвонка проводов. Мультиметром на обрыв и на короткое замыкание, до подключения к щиту.
• Замер сопротивления изоляции. Мегомметром, в соответствии с нормой не ниже 0,5 МОм.
• Проверка заземляющего контура. Сопротивление растекания измеряют прибором, норма до 30 Ом.
• Тест УЗО. Кнопкой «Тест» и, правильнее, прибором с подачей тока утечки.
• Маркировка. Каждая группа подписана в щите и на схеме — это важно, а не формальность.

Замеры делают приборами, которые есть у любого электрика с допуском: услуга стоит 5–12 тыс. ₽ (2026), и по итогу выдаётся протокол. Для проверки монтажа своими силами достаточно мультиметра, но протокол по изоляции им не заменить.

Типичные ошибки

• Номинал больше сечения кабеля. Провод горит раньше, чем срабатывает защита.
• Соединения в штробе. Замурованная скрутка — источник пожара, найти её невозможно.
• Алюминий в доме. Запрещён ПУЭ и ломается на изгибах.
• Одна группа на весь дом. Любая неисправность электрической сети гасит всё, поиск проблемы занимает часы.
• Нет защитного контура. Техника без защиты, УЗО работает не в полную силу.
• Диагональные трассы. Через год в кабель попадает первое же сверло.
• Скрытая проводка в дереве без трубы. Прямое нарушение и главная причина пожаров в деревянных домах.
• Нет схемы. Любая доработка превращается в поиск вслепую.

Если проводка уже сделана с нарушениями, полностью менять её нужно не всегда. Чаще помогает переборка щита с правильными автоматами, установка УЗО, вынос замурованных соединений в коробки и монтаж отдельной линии на мощную технику.

Сколько стоит

• Кабель ВВГнг-LS 3×2,5, за метр проводов: 75–130 ₽ (2026).
• Кабель 3×1,5, за метр: 45–85 ₽.
• Монтаж точки (розетка или выключатель) под ключ: 900–1800 ₽.
• Сборка щита на 12–24 модуля: 12–30 тыс. ₽ без автоматов.
• Автоматы, УЗО, дифавтоматы: 15–45 тыс. ₽ на дом.
• Защитного контура монтаж: 12–30 тыс. ₽.
• Проект схемы: 8–20 тыс. ₽.

Электропроводки монтаж в доме 100–150 м² под ключ обходится в 150–350 тыс. ₽ вместе с материалами и щитом. Своими руками экономится 40–50 %, но щит и заземление разумно доверить электрику: цена ошибки здесь не деньги.

Что дальше

Проводку делают одновременно с трассами воды и канализации, до черновой отделки. После неё — штукатурка, стяжка и всё остальное.

• Подключение к электросетям — как получить 15 кВт
• Разводка воды по дому — параллельный этап
• Черновая отделка — следующий шаг после инженерии
• Отопление частного дома — что учесть в нагрузке

Какой кабель использовать в частном доме

ВВГнг-LS с медными жилами: 3×1,5 мм² на свет, 3×2,5 мм² на розетки, 3×6 мм² на плиту. Алюминиевые провода внутри дома запрещены.

Нужен ли проект электропроводки

По закону для 15 кВт не нужен, но схема обязательна для себя: без неё невозможно ни ремонтировать, ни сверлить стены.

Можно ли сделать проводку своими руками

Прокладку проводов и установку подрозетников — да. Сборку щита, защитного контура устройство и замеры изоляции лучше отдать электрику с допуском.

Сколько розеток нужно в комнате

Одна на 4 м² плюс отдельные точки под технику. В спальне обычно 6–8, на кухне 12–16 с учётом встроенных приборов.

Обязательно ли УЗО

Да, по ПУЭ для влажных помещений и розеточных групп. На ванную ставят 10 мА, на остальные линии 30 мА.
