Электрощит: сборка и автоматы

Щит в частном доме — это ввод, счётчик, защита и разводка на группы. Для дома 120–150 м² собирают щит на 36–54 модуля: вводной автомат, реле напряжения, УЗО и 10–18 отдельных линий. Сборка под ключ стоит 45–120 тыс. ₽ вместе с комплектующими в 2026 году.

Главная задача электрощита — не «включить свет», а отключить питание раньше, чем загорится проводка или человека ударит током. Поэтому номинал каждого автомата подбирают под сечение кабеля, а не под желаемую величину нагрузки. Ниже — из чего состоит щит, как разбить дом на группы, чем УЗО отличается от дифавтомата и как собрать всё это правильно.

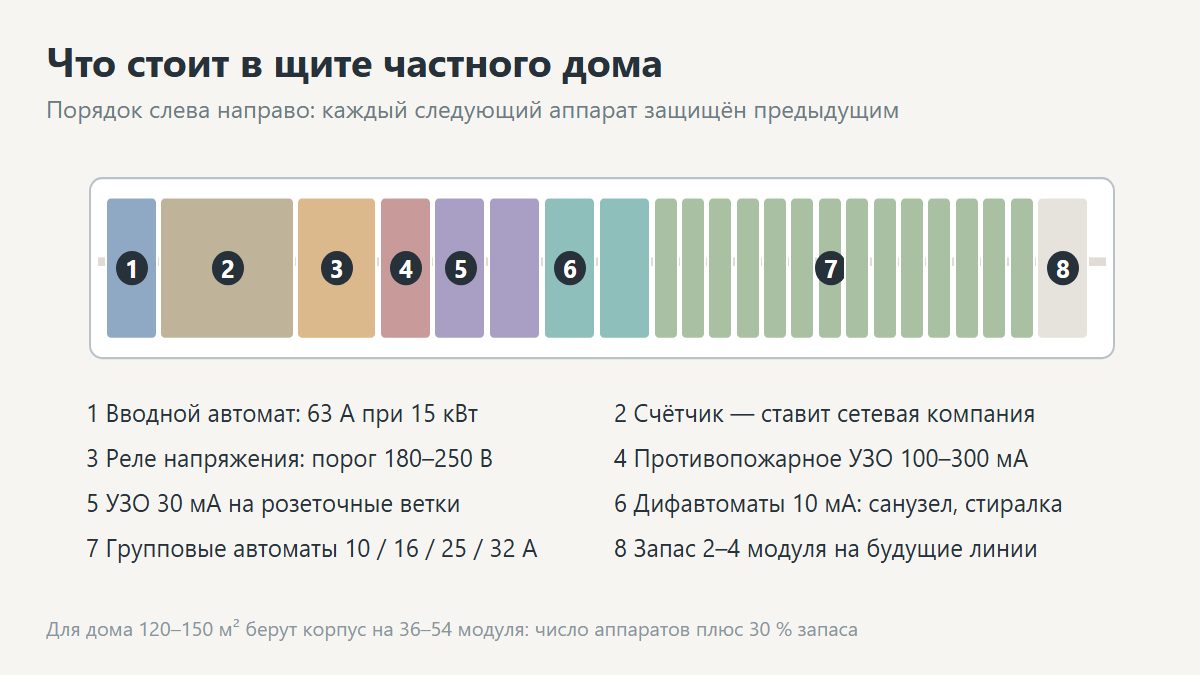

Что стоит в щите частного дома

• Вводной автомат. Снимает питание со всего дома, номинал по мощности ввода: 25 А при 5 кВт, 40 А при 8–10 кВт, 63 А при 15 кВт.
• Счётчик. Однофазный или трёхфазный, пломбируется сетевой компанией. Часто стоит на границе участка, а не в доме.
• Реле напряжения. Снимает питание с нагрузки при скачке выше 250 В или провале ниже 180 В — обязательная вещь для частного сектора.
• УЗО или дифавтоматы. Защита человека от удара тока при пробое изоляции, номинал утечки 30 мА для розеток и 10 мА для ванной.
• Групповые автоматы. По одному на каждую линию: розетки комнат, освещение, котёл, насос, кухня, улица.
• Нулевые шины Нулевой и защитный проводники, которые после точки разделения не соединяются между собой.
• Ограничитель импульсных перенапряжений. Защита от грозовых наводок, нужен при воздушном вводе.
• Реле приоритета или контактор. Управляет отключением мощных нагрузок при перегрузке ввода.

Размер корпуса считают так: количество модулей всех аппаратов плюс 30 % запаса на будущее. Для дома 120–150 м² это щит на 36–54 модуля, а с электрокотлом и трёхфазным вводом — 54–72 модуля.

Автоматы: как подобрать номинал

Автомат защищает не технику, а кабель. Поэтому номиналы всегда меньше или равны допустимому току провода, и никогда наоборот.

Сечение медного кабеля	Автомат	Нагрузки, 220 В	Что подключают
1,5 мм²	10 А	до 2,2 кВт	Освещение
2,5 мм²	16 А	до 3,5 кВт	Розетки комнат
4 мм²	25 А	до 5,5 кВт	Кухня, бойлер, насос скважины
6 мм²	32 А	до 7 кВт	Кухня: плита и духовка
10 мм²	40–50 А	до 11 кВт	Ввод в дом, гараж
16 мм²	63 А	до 13,8 кВт	Вводной кабель

• Характеристика C. Стандарт для жилых линий: держит пусковые токи бытовой техники.
• Характеристика B. Для линий освещения и слабых сетей, срабатывает быстрее.
• Характеристика D. Для двигателей и станков, где пусковые нагрузки большие.
• Отключающая способность. 4,5 кА в сельской сети, 6 кА ближе к трансформаторной подстанции.
• Селективность. Вводной выключатель на ступень выше группового: 40 А на вводе и 16–25 А на линии.
• Одна линия — один автомат. Две группы, которые сидят на одном автомате, искать и чинить сложнее вдвое.

Частая ошибка — поставить автомат «помощнее», чтобы не выбивало. Если линия сделана кабелем 2,5 мм², а на неё ставят автомат 25 А, провода греются до расплавления изоляции, и защиты фактически нет. Правильно наоборот: слабое звено — кабель, автомат подбирают под него.

Разбивка дома на группы

Группы — это отдельные линии от щита к каждому потребителю. Чем больше групп, тем удобнее эксплуатация и проще поиск неисправности.

Группа потребителей	Кабель	Автомат	Защита
Освещение первого этажа	3×1,5	10 А	УЗО 30 мА группой
Освещение второго этажа	3×1,5	10 А	УЗО 30 мА группой
Розетки комнат	3×2,5	16 А	УЗО 30 мА
Кухня, розетки рабочей зоны	3×2,5	16 А	Дифавтомат 30 мА
Электроплита	3×6	32 А	Дифавтомат 30 мА
Стиральная машина	3×2,5	16 А	Дифавтомат 10 мА
Ванная и санузел	3×2,5	16 А	Дифавтомат 10 мА
Котёл и насос	3×2,5	16 А	Отдельное УЗО 30 мА
Улица и гараж	3×4	25 А	УЗО 30 мА

• Отдельная линия для котла. Без УЗО общего типа: ложное срабатывание оставит дом без отопления зимой.
• Отдельная линия для скважины. Насос даёт пусковые нагрузки, ему нужен свой автомат.
• Отдельная линия для мощной техники. Например, плита, духовка, бойлер, тёплый пол и кондиционер — каждый на своём автомате.
• Розетки и освещение врозь. Выбило розетки — свет остался, и наоборот.
• Улица отдельно. Влага и повреждения кабеля на улице не должны обесточивать дом.
• Резерв. 2–4 свободных места в общей сборке под будущие линии.

Какие минимальные цифры: для дома 100–150 м² нужно 10–12 групп. Оптимально 14–18: тогда любая неисправность локализуется за минуту, а ремонт одной линии не оставляет весь дом без напряжения.

УЗО, дифавтоматы и защита человека

• УЗО. Отслеживает утечку тока на землю, время отключения линии 30 мс. От перегрузки не защищает, поэтому ставится в паре с автоматом.
• Дифавтомат. Два в одном: автомат плюс УЗО в одном корпусе. Занимает меньше места, но при срабатывании непонятно, что случилось.
• Номинал утечки 30 мА. Стандарт для розеточных групп и для общей защиты дома.
• Номинал утечки 10 мА. Ванная, детская, кухня и стиральная машина: там, где вода и человек рядом.
• Противопожарное УЗО 100–300 мА. Ставится на вводе в составе общей защиты: бережёт не человека, а проводку от возгорания.
• Тип А или АС. Тип А обязателен для техники с электроникой: например, стиральная машина, индукционная плита, компьютер.

Какие устройства и в каком порядке: на вводе противопожарное УЗО 100–300 мА в составе общей защиты, дальше групповые УЗО 30 мА на 3–4 линии каждое, а для ванной и стиральной машины — отдельные дифавтоматы 10 мА. Такая схема ловит и утечку, и перегрузку на любой линии.

Проверять УЗО нужно раз в полгода кнопкой «Тест». Если кнопка не даёт отключения, устройство неисправно и защиты в доме нет, хотя внешне всё выглядит нормально.

Реле напряжения и защита техники

В частном секторе скачки напряжения — обычное дело: обрыв нуля на воздушной линии даёт 380 В в розетке и выжигает технику, которая включена в сеть.

• Реле напряжения. Порог отключения — выход за диапазон 180–250 В, обратное включение с задержкой 10–600 секунд.
• Номинал. По току ввода: 40 А при вводе 8–10 кВт, 63 А при 15 кВт.
• Однофазное и трёхфазное. В трёхфазной сети реле контролирует все три фазы и перекос между ними.
• Стабилизатор. Нужен, если провалы напряжения постоянные: защита только отключает питание, а стабилизатор выравнивает его.
• ОПС. Ограничитель импульсных перенапряжений от грозы, обязателен при воздушном вводе и молниезащите.
• Реле приоритета. При перегрузке ввода снимает второстепенные нагрузки, оставляя котёл и холодильник.

Реле напряжения стоит 2 500–6 000 ₽ и окупается один раз: цена одного холодильника, котла или телевизора выше. Для дома с воздушным вводом это не опция, а часть обязательной защиты.

Однофазная и трёхфазная схема

• Однофазный ввод 220 В. Мощность до 15 кВт, простая схема, дешевле щит и кабель. Подходит большинству домов.
• Трёхфазный ввод 380 В. Мощность 15 кВт и больше, нужен для электрокотла от 9 кВт, станков, зарядки электромобиля.
• Распределение по фазам. Нагрузки раскидывают равномерно: перекос фазы больше 30 % даёт нагрев нуля и штрафы от сети.
• Отдельная фаза на дом, гараж, мастерскую. Например, так удобнее держать баланс и искать неисправность.
• Трёхфазные нагрузки. Котёл, станок, насос скважины подключают на все три фазы через свой автомат.
• Реле контроля фаз. Нужно обязательно: обрыв или слипание фазы выжигает трёхфазные потребители.

Практика такая: если суммарные нагрузки ниже 12 кВт и нет электрокотла, однофазного ввода достаточно. Трёхфазный ввод берут ради конкретного оборудования, а не «на всякий случай»: щит и кабель обходятся на 40–60 % дороже.

Сборка щита по шагам

Сборки порядок одинаков для однофазного и трёхфазного щита, отличается только количество полюсов на аппаратах.

• 1. Схема на бумаге. Список групп, сечения кабелей, номиналы автоматов и УЗО. Без схемы щит делать нельзя.
• 2. Подбор корпуса. Число модулей плюс 30 % запаса, встраиваемый или навесной, с DIN-рейками и шинами.
• 3. Раскладка устройств. Слева направо: ввод, счётчик, реле напряжения, противопожарное УЗО, групповые УЗО, автоматы линий.
• 4. Установка на рейку. Аппараты, которые встали на рейку, оставляют зазор под гребёнку и провода.
• 5. Гребёнка. Питание фазы на группу автоматов одной шиной вместо перемычек: аккуратнее и надёжнее.
• 6. Шины нулевого и защитного проводников. Отдельные шины, каждый провод в свой зажим, без скруток.
• 7. Ввод кабелей. Внизу или вверху щитка через сальники, с запасом длины на переборку.
• 8. Разделка и опрессовка. Многожильный провод только с наконечником НШВИ, момент затяжки по паспорту аппарата.
• 9. Маркировка. Каждая линия подписана правильно: «кухня, розетки», «котёл», «улица». Через год без подписей разбираться придётся заново.
• 10. Проверка. Прозвонка, замер сопротивления изоляции, проверка УЗО кнопкой «Тест», протяжка всех контактов.

Отдельно про протяжку: контакты в щите должны быть подтянуты через месяц после сборки и дальше раз в год. Ослабший рабочий контакт греется, оплавляет изоляцию и просто становится причиной пожара чаще, чем перегрузка линии.

Заземление, нули и шины

• Система TN-C-S. Самая частая для частного дома: ноль с воздушной линии разделяется на нулевой и защитный проводники в вводном щите.
• Точка разделения. На шине PE в щите ввода: дальше ноль и защитный ноль идут отдельно и нигде не соединяются.
• Контур заземления. Три штыря 2,5–3 метра треугольником: сопротивление заземления не больше 30 Ом для частного дома.
• Соединение с щитом. Стальная полоса 40×4 мм или медь 10 мм² на болтовом зажиме для подключения с доступом для проверки.
• Уравнивание потенциалов. Шина в ванной, к ней — трубы, ванна, полотенцесушитель: ноль и защитный проводник здесь не участвуют.
• Система TT. Применяется, если ноль в сети ненадёжен: PE берут только от своего контура, а УЗО становится обязательным.

Без заземления УЗО продолжает работать, но безопасности это не даёт: ток утечки уходит через человека, а не через нулевой защитный проводник. Поэтому контур нужно делать до заселения, а не «когда-нибудь потом» — его стоимость 15–35 тыс. ₽ на фоне цены щита невелика.

Сколько стоит щит

Позиция	Цена, 2026
Корпус на 36–54 модуля	4 000–14 000 ₽
Вводной автомат 40–63 А	700–2 500 ₽
Реле напряжения 40–63 А	2 500–6 000 ₽
УЗО 30 мА (шт.)	1 800–4 500 ₽
Дифавтомат 10–30 мА (шт.)	2 200–6 000 ₽
Автомат группы (шт.)	250–900 ₽
Шины, гребёнки, мелочь	2 000–6 000 ₽
Сборка и подключение	15 000–45 000 ₽

Щит для дома 120–150 м² с 14 группами и такими нагрузками обходится в 45–120 тыс. ₽ под ключ. Разброс большой из-за брендов: бюджетная серия дешевле премиальной втрое, а разница в надёжности заметна только на вводных аппаратах и УЗО — на них экономить не стоит, на групповых автоматах можно.

Типичные ошибки

• Автомат больше, чем держит кабель. Провода греются, а защиты нет: самая опасная ошибка в щите.
• Нет УЗО. Автоматический выключатель защищает проводку, но не человека: удар тока при пробое изоляции ничем не прерывается.
• Одна линия на весь дом. Любая неисправность обесточивает всё, поиск проблемы занимает часы.
• Скрутки в щите. Только зажимы и наконечники: скрученные провода греются и окисляются.
• Ноль и PE на одной шине после разделения. УЗО ложно отключает линию или не работает совсем.
• Нет реле напряжения. Обрыв нуля даёт перекос фазы и выжигает технику во всём доме.
• Нет запаса модулей. Через год добавить линию некуда, щит меняют целиком.
• Нет маркировки. Через год никто не помнит, какой автомат отключает какую линию.
• Нарушены правила установки. Котельная с влажностью или неотапливаемый тамбур — конденсат внутри корпуса и риск для безопасности.

Если щит собран неправильно, работы идут так: сначала проверить соответствие автоматов сечению кабелей, потом поставить УЗО и реле напряжения, затем разделить перегруженные линии. Полную переборку делают за один день, и это дешевле, чем последствия одного пожара или удара током.

Где ставить щит: место и требования безопасности

Правильно выбрать место установки электрощита в частном доме помогают правила, а не удобство хозяина. Требования простые, но их нарушение — самая частая претензия при подключении.

• Высота установки. Рабочий центр щитка на уровне 1,4–1,7 метра от пола: аппараты должны быть в зоне свободного доступа.
• Помещение для установки. Сухое, отапливаемое, без пыли. Котельная с газовым котлом подходит, влажный санузел и подвал без вентиляции — нет.
• Свободная зона. Перед щитом оставляют 0,8–1 метр: шкаф и мебель здесь стоять не должны.
• Вводной щиток. Часто щиток выносится на границу участка вместе со счётчиком — так требует сетевая компания.
• Внутренний щит. Ставится в доме и питается от вводного щитка кабелем нужного сечения.
• Безопасности ради. Корпус металлический или пластиковый класса не ниже IP30 для сухих помещений и IP54 для улицы.

Практика такая: в доме делают два щитка — вводной на улице со счётчиком и вводным автоматом, и рабочий распределительный внутри. Так сетевой компании доступен только свой аппарат, а вся домашняя электрика остаётся под контролем хозяина.

Как читать схему щита

Схема электрощита — это не украшение проекта, а рабочий документ монтажника, который нужен и при сборке, и при любом ремонте через десять лет.

• Что показывает схема. Все устройства по порядку: номиналы аппаратов, сечения кабелей и какие потребители сидят на какой линии.
• Однолинейная схема. Стандартный формат: одна линия обозначает все провода группы, рядом подписаны номиналы отключения.
• Обозначения. QF — автоматический выключатель, QD — устройство защитного отключения, KV — реле напряжения, PE и N — защитный и нулевой проводники.
• Проверка по схеме. Номиналы каждого автомата в щите должны совпадать с проектом: например, 16 А на розетках и 10 А на свете.
• Где хранить. Копия схемы электрощита внутри дверцы щитка, вторая — в папке с документами на дом.
• Изменения. Какие бы линии ни добавляли, их сразу вносят в схему, иначе через год никто не вспомнит, что и куда идёт.

После сборки схему проверяют на месте: включают по одному автомату и просто подписывают, какие розетки и светильники обесточиваются. Эта работа занимает час, а экономит потом десятки часов на поиске нужной линии.

Проверка и обслуживание

• Замер сопротивления изоляции. Мегаомметром до подачи напряжения: линии должны показывать не ниже 0,5 МОм.
• Проверка УЗО. Кнопкой «Тест» раз в полгода: устройства защиты должны работать мгновенно.
• Протяжка контактов. Через месяц после сборки и дальше раз в год: ослабший зажим греется и оплавляет изоляцию.
• Тепловизор. Раз в 2–3 года: нагрев аппарата выше 60 °C при обычной нагрузке — повод искать проблему.
• Работы под напряжением. Их просто не делают: перед любой работой вводной выключатель отключает питание, и отсутствие напряжения проверяют индикатором.
• Журнал. Даты проверок и замен пишут на внутренней стороне дверцы: просто и работает.

Признаки, при которых щит нужно проверить самому и срочно: запах горелой пластмассы, потемневшие клеммы, гудение аппарата, частые срабатывания без причины и тёплый на ощупь корпус автомата при небольшой нагрузке.
