УЗО, дифавтомат и автоматы защиты

Автоматический выключатель защищает кабель от перегрузки и короткого замыкания, УЗО защищает человека от тока утечки, а дифавтомат совмещает обе функции в общем корпусе. В этом и отличие: автомат следит за величиной тока, устройство защитного отключения — за разницей токов в фазе и нуле, а дифференциальный автомат реагирует на оба случая. На вводе и на каждую группу в щитке ставят автоматический выключатель, а на розетки, влажные помещения и улицу — УЗО или дифавтомат с уставкой 30 мА.

Ниже сравниваем оба варианта по схеме, месту в щитке и цене, разбираемся, какой номинал выбрать под своё сечение и сколько устройств нужно дому. В конце — монтаж, проверка, поиск причины отключения и цены 2026 года.

Три защитных устройства и их задачи

В щитке стоят аппараты трёх типов, которые часто путают, и это главная причина неверной схемы.

• Автоматический выключатель. Реагирует на величину тока и размыкает цепь при перегрузке и коротком замыкании. Бережёт провод от нагрева, но человека при ударе электрическим током не спасает.
• УЗО, устройство защитного отключения. Реагирует на утечку тока — разницу токов в фазе и нуле, которая появляется при пробое оболочки. Защищает человека и снижает риск пожара, но от короткого замыкания не спасает.
• Дифавтомат. Дифференциальный автомат — это автоматический выключатель и УЗО в одном корпусе: он реагирует и на сверхтоки, и на ток утечки.

Отсюда правило: автоматический выключатель нужно ставить всегда, а дифференциальная защита — там, где человек касается корпуса техники или мокрого пола. Автомат бережёт имущество, устройство защитного отключения отвечает за электрическую безопасность жильцов, и одно другое не заменяет.

Как работает автоматический выключатель

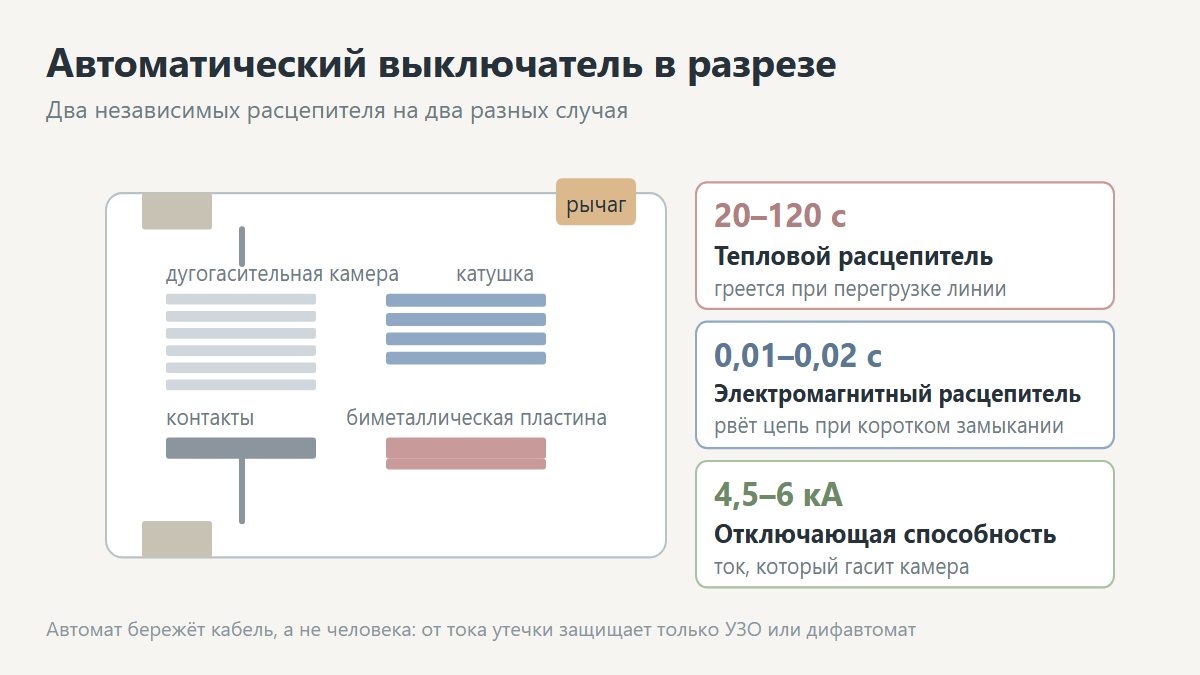

Внутри автомата два независимых расцепителя, и каждый реагирует на свой случай.

• Тепловой расцепитель. Биметаллическая пластина греется от тока и срабатывает при перегрузке: в одну линию включили обогреватель, чайник и электроприборы.
• Электромагнитный расцепитель. Катушка, которая мгновенно размыкает цепь при коротком замыкании, когда ток вырастает в десятки раз.
• Отключающая способность. 4500 или 6000 ампер — тот ток замыкания, который выключатель погасит и сам не разрушится.
• Характеристика B, C или D. Буква задаёт порог мгновенного срабатывания: B — 3–5 номиналов, C — 5–10, D — 10–20.

При выборе в частном доме берут характеристику C: она терпит пусковые токи насоса и станка, но ловит короткое замыкание. Буква B нужна на освещении, D — под сварку. Способность 6 кА нужна на вводе, 4,5 кА — для групповых автоматов.

Как работает УЗО, устройство защитного отключения

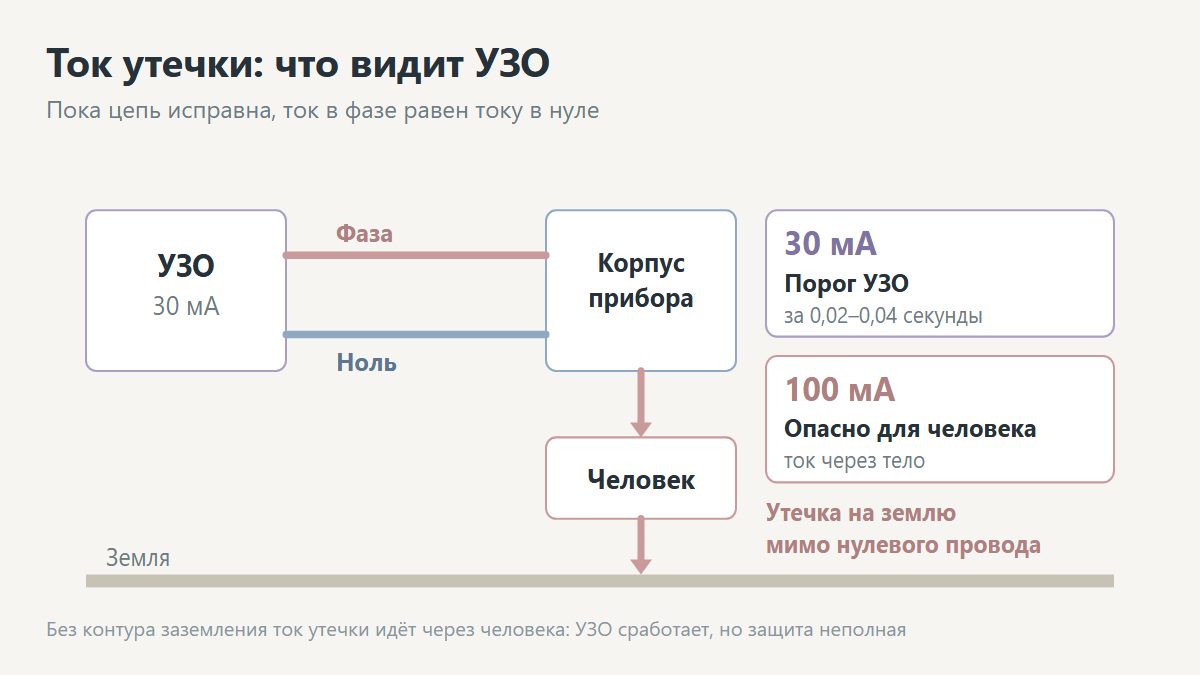

Внутри прибора стоит дифференциальный трансформатор, через который проходят фаза и ноль. Пока цепь исправна, токи равны. Как только часть тока уходит мимо нуля — через тело человека, влажную стену или пробитую изоляцию, — электрическая цепь разбалансирована, и механизм размыкает её за 0,02–0,04 секунды.

• Электромеханическое исполнение. Питается энергией дифференциального тока и отключает группу даже при обрыве нуля.
• Электронное исполнение. Нужно питание от сети: при пропадании нуля защита не сработает. Дешевле на 30–40 %.
• Тип AC. Реагирует только на переменный синусоидальный ток. Самый дешёвый и распространённый вариант.
• Тип A. Ловит ещё и пульсирующий постоянный ток от техники, в которой стоят импульсные блоки питания. Такой вариант нужно выбрать под стиральную машину.

Важное ограничение: сверхтоков такое устройство не выдерживает. Поэтому перед ним устанавливают автомат, номинал которого не выше: например, УЗО на 40 А защищают автоматом на 32 А. В обратном случае выгорят контакты дифференциального узла.

Что такое дифавтомат

Дифференциальный автомат — это одно устройство, в котором совмещены функции автомата и УЗО. Маркировка двойная: характеристика и номинал (C16, C25), уставка 30 мА и тип AC или A.

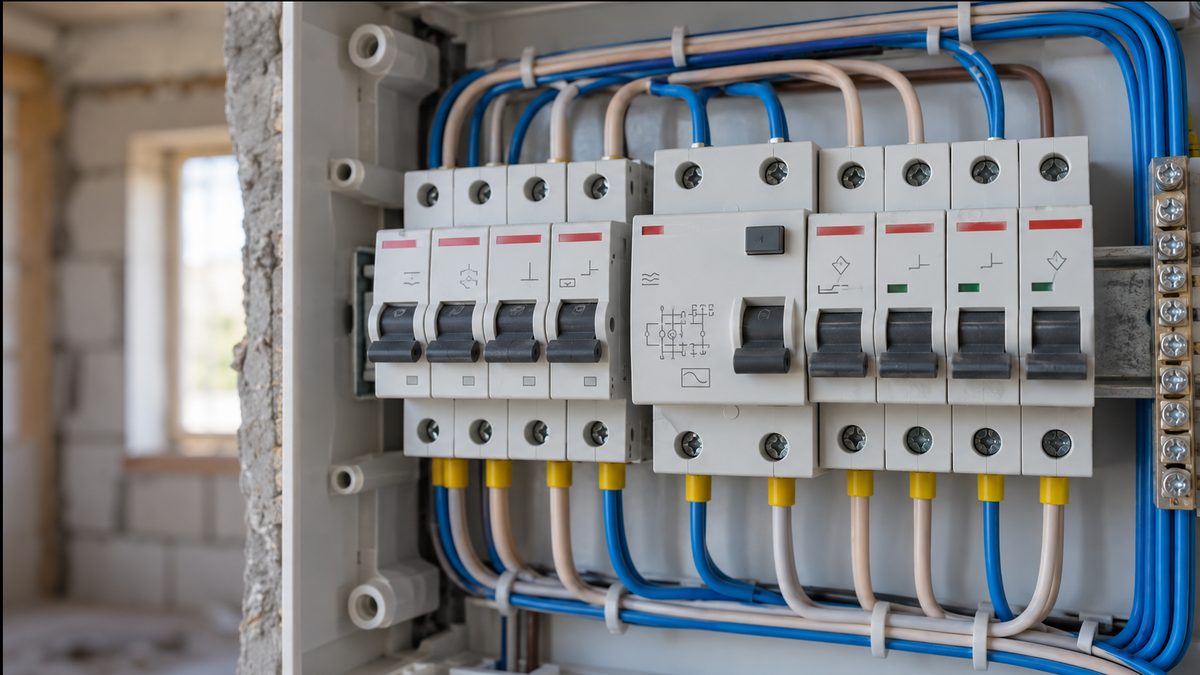

• Занимает меньше места. Два модуля против трёх-четырёх у связки аппаратов.
• Проще схема. Одна перемычка вместо двух и меньше шансов ошибиться.
• Отдельная линия — своё устройство. Удобно для ответственных потребителей: насос, бойлер, розетка в котельной.
• Сложнее найти виновника. По флажку не видно: перегрузка, замыкание или ток утечки.

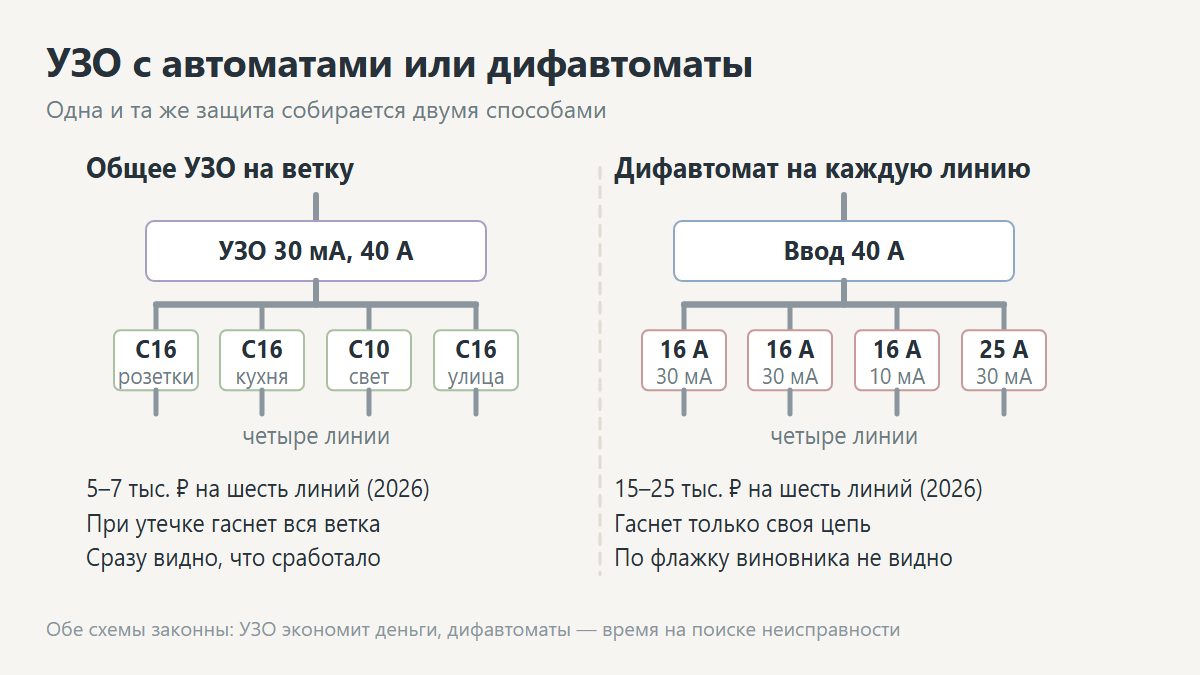

Компактность — не главный довод. Связка «автомат плюс УЗО» прикрывает ветку, и при срабатывании гаснут все розетки. Дифавтомат обесточивает только свою цепь, а остальное продолжает работать. Поэтому в таких случаях котёл и скважину питают через отдельные устройства. Но и цена выше: у брендов первого эшелона дифавтомат на 15–25 % дороже.

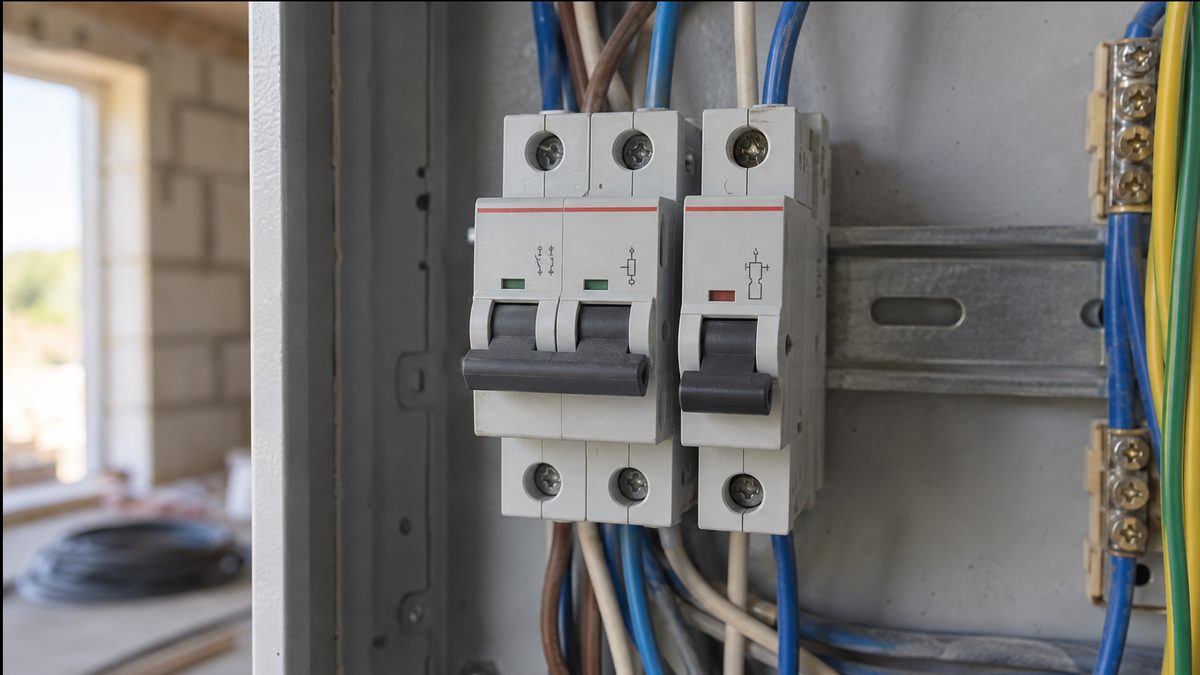

Чем отличается УЗО от дифавтомата: сравниваем

Параметры	УЗО	Дифавтомат
От чего защищает	Утечка тока	Утечка, перегрузка, замыкание
Нужно ли ставить автомат	Да, обязательно	Нет
Ширина в щитке	2 модуля плюс автоматы	2 модуля на всё
Что видно при срабатывании	Понятно сразу	Надо искать
Что обесточивает	Всю ветку	Только свою цепь
Цена 2026, два полюса	1 500–3 500 ₽ плюс автомат	2 200–5 500 ₽
Где выгоднее	Ветка из 3–6 цепей	Одиночный потребитель

Разница в деньгах видна на примере. Шесть розеточных линий через общее УЗО на 63 А обойдутся в 2026 году в 5–7 тысяч ₽ с автоматами, шесть дифавтоматов — в 15–25 тысяч ₽. Зато в первом случае темнеет полдома, а во втором гаснет одна цепь.

Уставка по току утечки: 10, 30, 100 и 300 мА

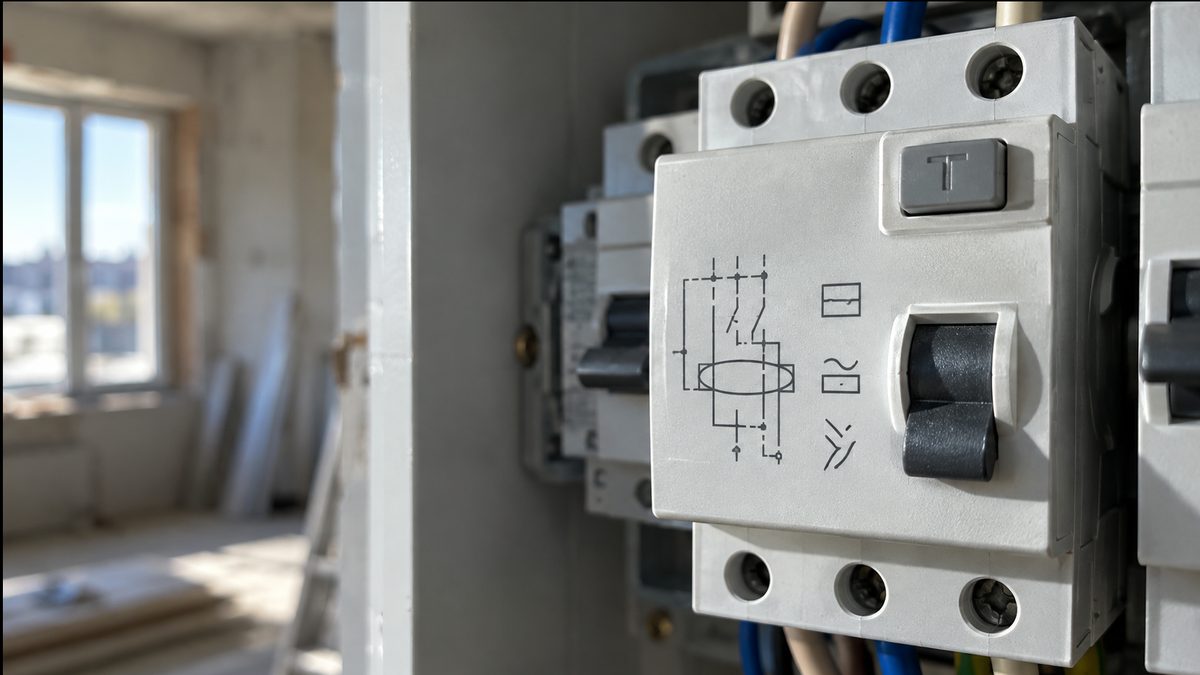

Уставка — это ток утечки, при котором происходит размыкание. Значение указано на корпусе в миллиамперах, и при выборе его не берут наугад.

• 10 мА. Детская комната, розетка у ванны. На целую ветку такой прибор не устанавливают — будет отключаться от естественных токов.
• 30 мА. Основной номинал тока для розеток и влажных помещений, куда включают бытовые электроприборы.
• 100 мА. Селективная ступень для больших домов: вводной прибор не должен реагировать на сумму мелких токов.
• 300 мА. Противопожарная ступень электрической защиты на вводе. Задача — отследить ток на землю через повреждённую изоляцию кабеля.

При каскаде из двух ступеней вводное устройство нужно выбрать с задержкой, тип S. Иначе сработают оба, и вместо одной ветки обесточится весь дом.

Номинал автомата под сечение кабеля

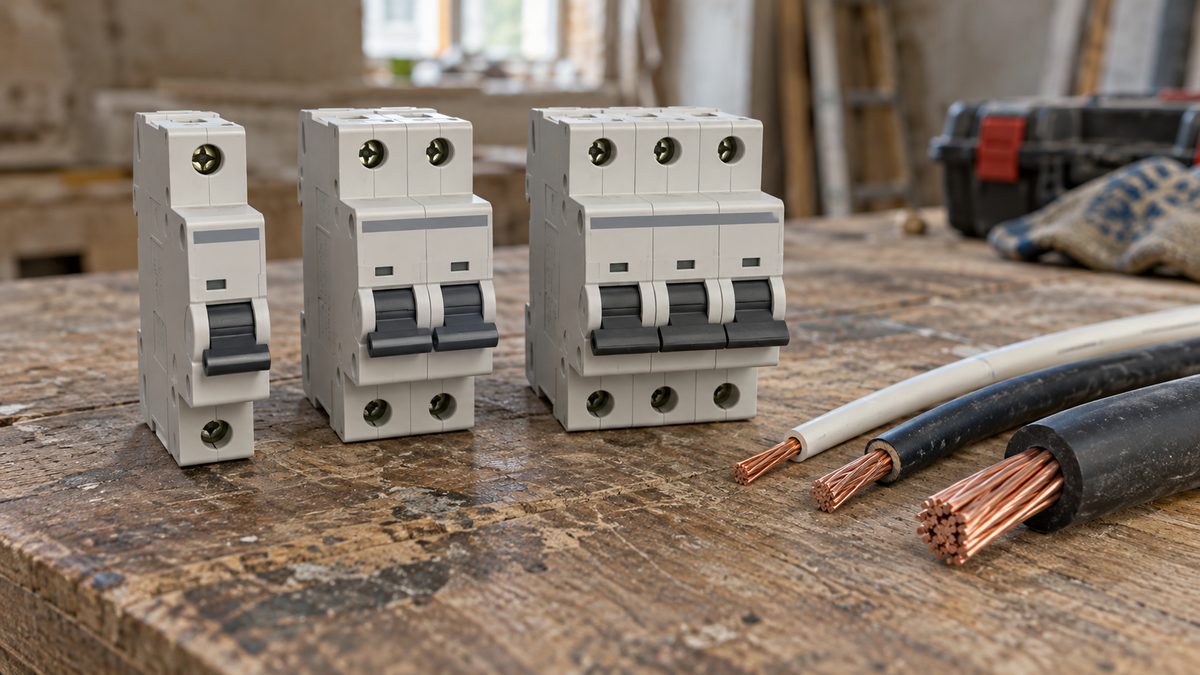

Главное при выборе номинала: автоматический выключатель защищает провод, а не технику. Порог отключения лежит ниже допустимого тока для сечения по ПУЭ 7-го издания.

• 1,5 мм² — C10. Освещение, вытяжка, слаботочная автоматика.
• 2,5 мм² — C16. Розеточные группы комнат, нагрузка до 3,5 кВт.
• 4 мм² — C25. Кухонная зона, варочная панель, мастерская.
• 6 мм² — C32. Электроплита, водонагреватель, гараж со станком.
• 10 мм² — C40 или C50. Ввод при однофазном питании 15 кВт.

Обратный порядок — сначала техника, потом номинал под неё — заканчивается бедой: провод греется, оболочка плавится, а выключатель ничего не размыкает. Поэтому первым делом смотрят сечение. Марки кабеля также разобраны в статье про проводку в частном доме.

Схема щитка: сколько устройств нужно дому

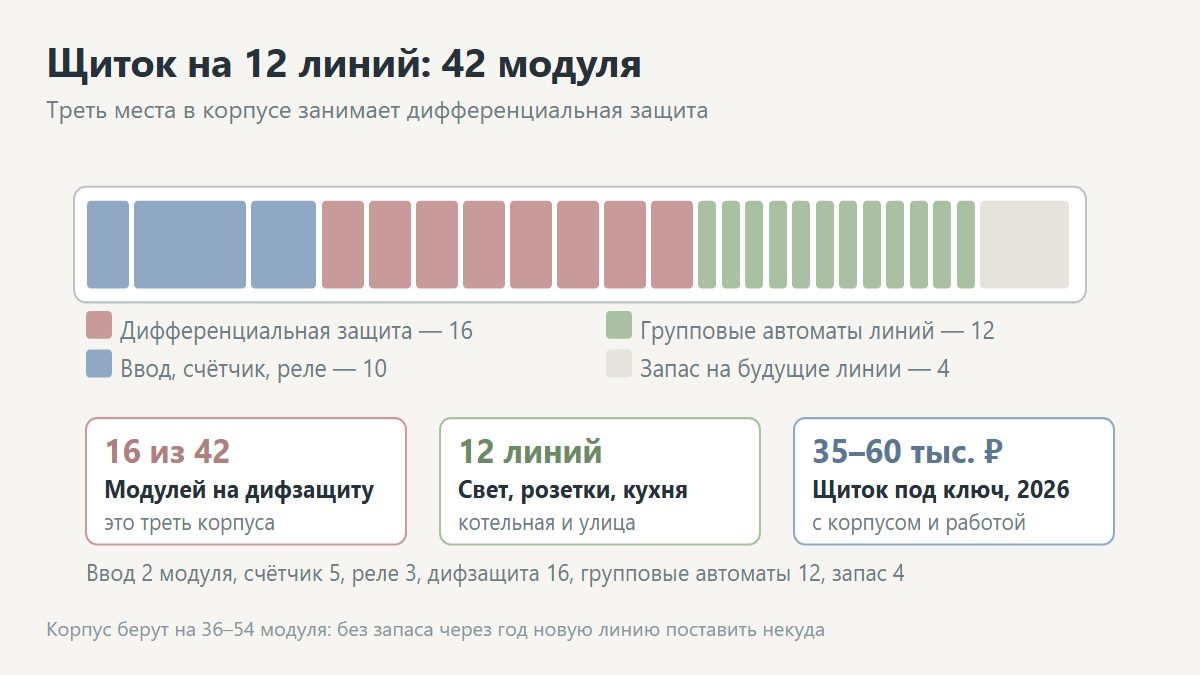

Порядок аппаратов фиксирован: каждое устройство, которое идёт следом, защищено предыдущим.

1. Вводной автоматический выключатель. Двухполюсный, номинал по договору с сетевой организацией, 6 кА.
2. Счётчик. Пломбируется, дальше зона ответственности хозяина.
3. Реле напряжения. Отключает ввод при скачке до 270 В. К дифференциальным токам отношения не имеет, но технику спасает.
4. Противопожарное УЗО 100–300 мА, тип S. Общая ступень на весь дом.
5. Групповые автоматы. Их устанавливают по одному на каждую линию, номинал по сечению.
6. УЗО 30 мА на ветки или дифавтоматы на отдельные цепи. Розетки, влажные помещения, улица, котельная.

Дом 120 м² требует 12–16 линий; на дифференциальную защиту уходит от 3 до 8 устройств.

Считают по линиям, а не по комнатам. Для дома 120 м² с газовым котлом набор такой: 2–3 группы освещения на C10; 3–4 розеточные группы на C16 с общим УЗО 30 мА; кухня двумя цепями со своим устройством типа A; например, по дифавтомату 16 А на санузел, улицу, гараж и скважину; плюс свободные места про запас.

Итого выходит 3–4 общих УЗО и 4–6 дифавтоматов. Полностью на дифавтоматах дом собирают редко: разница в цене доходит до 40–60 тысяч ₽ (2026). Совсем без дифференциальной защиты собирать нельзя — это также нарушение СП 256.1325800.2016. Сборка разобрана в материале про электрощит и автоматы.

Монтаж и установка защитной аппаратуры

Ноль своей линии заводится только через УЗО: нулевой провод на общей шине вызывает срабатывание сразу после включения.

Монтаж в обесточенном щитке несложен, но работа в цепи под током и узел учёта — задача электрика с допуском. Щиток разумно собрать на верстаке самому, а подключение доверить профессионалам.

1. Обесточить щиток. Вводной автомат выключить, отсутствие напряжения проверить индикатором на каждой жиле.
2. Установка на дин-рейку. Слева направо в порядке схемы, подписать каждую группу сразу.
3. Развести фазу гребёнкой. Шина на 12–24 модуля вместо перемычек.
4. Завести нули по своим шинам. У каждого УЗО своя нулевая шина, смешивать нули веток нельзя.
5. Подключить защитные проводники. Жёлто-зелёная жила, которая идёт на шину PE, через дифференциальный узел не проходит.

Кнопка «Тест» создаёт искусственную утечку через резистор; проверять её положено ежемесячно, на практике хватает раза в квартал.

Кнопка на панели проверяет только механику, полную картину даёт замер приборами. После установки устройство на 30 мА обязано сработать в диапазоне 15–30 мА за 0,3 секунды. Заодно меряют сопротивление изоляции мегаомметром на 500 В, а также петлю «фаза — ноль».

Выбивает автомат или УЗО: как найти причину

Метод половинного деления находит участок за 10–15 минут даже в щитке на 16 автоматов.

Сначала смотрят, какой прибор сработал: у автомата причина в токе, у УЗО — в утечке.

1. Вынуть из розеток всё. Включить снова. Держит — виноваты электроприборы, а не проводка.
2. Подключать потребители по одному. Такие токи чаще всего дают стиральная машина, бойлер с пробитым ТЭНом или удлинитель.
3. Проверить влажные места. Залитый подрозетник, конденсат в щитке, вода в гофре.
4. Разделить группу пополам. Отсоединить дальнюю часть в распределительной коробке.

Если автоматический выключатель выбивает сразу, это короткое замыкание: чаще перебитый саморезом кабель. Если срабатывает через 10–30 минут, нагрузку делят на несколько линий. Многократное включение «на авось» опасно: через несколько десятков раз контакты садятся.

Сколько стоит защита в 2026 году

Позиция	Цена, 2026
Автомат 1P, C10–C25, средний бренд	250–700 ₽
Автомат 2P на ввод, 6 кА	700–1 800 ₽
УЗО 2P 40 А, 30 мА, тип AC	1 500–3 000 ₽
УЗО 2P 63 А, 30 мА, тип A	2 500–4 500 ₽
Дифавтомат 2P 16–25 А, 30 мА	2 200–5 500 ₽
Противопожарное УЗО 63 А, 300 мА, тип S	3 000–6 000 ₽
Реле напряжения 40–63 А	1 800–4 000 ₽
Сборка щитка электриком	350–800 ₽ за модуль

Щиток на 12 линий с двухступенчатой защитой обходится в 35–60 тысяч ₽ с корпусом и работой, замена устройства — в 1,5–5 тысяч ₽. Экономия на бренде при выборе неоправданна: у безымянной аппаратуры цифры, которые заявлены в паспорте, не подтверждены испытаниями.

Типичные ошибки

Восемь из десяти жалоб «выбивает без причины» объясняются нулём, ушедшим на общую шину мимо дифференциального узла.

• УЗО без автомата перед ним. При коротком замыкании узел выгорает и больше не защищает.
• Номинал автомата выше номинала УЗО. Дифференциальное устройство остаётся без защиты от сверхтоков.
• Ноль после УЗО на общей шине. Постоянная разница токов, аппарат выбивает сразу после включения.
• Одно устройство на весь дом. Любой пробой гасит освещение, котёл и холодильник разом.
• Тип AC на стиральную машину. Пульсирующий постоянный ток такое исполнение не видит.
• Нет защитного устройства на улице и в санузле. Нарушение норм, а также реальная опасность удара электрическим током.
• Кнопка «Тест» не нажималась ни разу. Механизм закисает за 5–7 лет, и защита перестаёт срабатывать.

Отдельная беда — замена сработавшего автомата на больший номинал «чтобы не выбивало». Так снимают симптом и оставляют источник: линия греется без защиты. Правильный путь — разделить нагрузку или проложить кабель большего сечения; это единственный способ вернуть безопасность.

Частые вопросы

Чем отличается УЗО от дифавтомата простыми словами

УЗО размыкает цепь только при утечке и ставится в паре с автоматическим выключателем. Дифавтомат делает то же самое и сам защищает кабель — обе функции в одном корпусе. Отличие в том, сколько устройств стоит в щитке.

Можно ли поставить УЗО без заземления

Можно, и в старом доме это быстрый способ поднять электрическую безопасность. Прибор сработает в том случае, когда ток пойдёт через тело. Но защита слабее, чем в связке с контуром.

Какой ток утечки выбрать для дома

30 мА на розетки и влажные помещения, 10 мА на детскую комнату и ванну, 100–300 мА на ввод как противопожарную ступень. В остальных случаях уставку не меняют.

Нужно ли ставить дифавтомат при общем УЗО

Не обязательно, но полезно для нескольких потребителей, отключение которых нежелательно: котёл, скважина, морозильник. Общее устройство гасит всю ветку, а отдельный прибор — свой участок.

Следующий шаг

Схема электрической защиты понятна — дальше её собирают в корпусе: порядок установки и подбор номиналов разобраны в материале про электрощит и автоматы. Сечение и прокладка — в статье про проводку в частном доме. Без исправного контура защита выручает не всегда, поэтому прочитайте про заземление и молниезащиту.
