Заземление и молниезащита

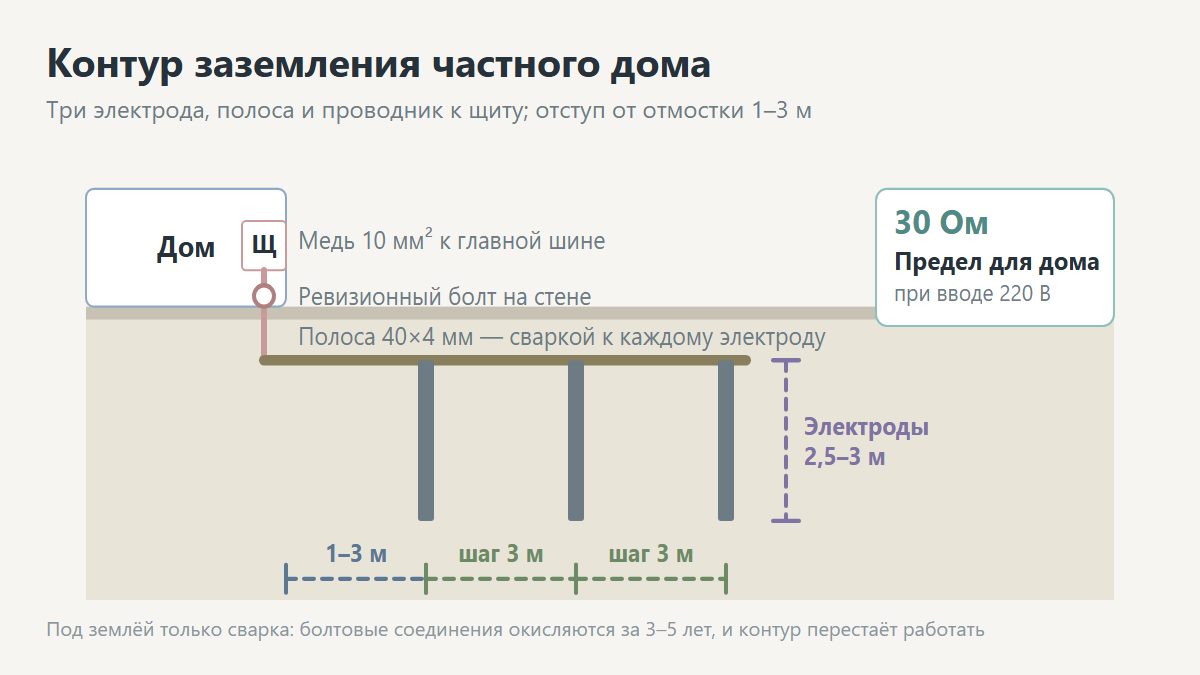

Заземление в частном доме — это контур заземления из вертикальных электродов в грунте, соединённых полосой, и заземляющий проводник от контура заземления до щита. Сопротивление контура заземления должно быть не больше 30 Ом, а устройство под ключ стоит 15–45 тыс. ₽ в 2026 году.

Задача контура заземления — увести ток утечки в землю раньше, чем он пройдёт через человека. Без заземления защитный проводник в розетках ни к чему не подключён, а УЗО срабатывает только тогда, когда ток уже пошёл через тело. Ниже — какая схема нужна частному дому, из чего собрать контур заземления, как посчитать электроды по типу грунта и чем это отличается от молниезащиты.

Зачем нужно заземление в частном доме

• Защита человека. При пробое изоляции корпус техники оказывается под напряжением; заземляющий проводник уводит ток в землю, и УЗО отключает линию.
• Работа УЗО. Устройство защиты сравнивает токи в фазе и нуле: без контура заземления утечка часто идёт через человека, а не через провод.
• Защита техники. Стабильный потенциал корпуса нужен газовому котлу, электронике, стиральной машине и системе умного дома.
• Молниезащита. Контур заземления служит основой для приёмника молнии и токоотводов.
• Требование производителей. Гарантия на котёл и часть бытовой техники действует только при подключённом заземлении.
• Помехи. Заземлённый контур заземления снижает наводки на слаботочные системы — интернет, видеонаблюдение, антенну.

Заземление в частном доме делают всегда, даже если в сети формально есть повторный ноль. Свой контур заземления не зависит от состояния воздушной линии и обрыва нуля на столбе, а именно этот обрыв даёт самые тяжёлые аварии в частном секторе.

Что такое заземление и как оно работает

Такое устройство в частном доме сводится к одному: дать току безопасный путь в землю, минуя человека. Всё остальное — детали установки.

• Заземляющий электрод. Стержень или уголок в земле, через который ток уходит в землю: от места установки зависит сопротивление.
• Горизонтальная связь. Полоса, которая обеспечивает контакт электродов контура заземления между собой.
• Заземляющий проводник. Провод от контура заземления до главной шины в щите, сечение от 10 мм² по меди.
• Главная заземляющая шина. Место, где сходятся все заземляющие проводники в доме: её установка идёт в щите.
• Защитный проводник PE. Провод, который идёт от шины к каждой розетке и к корпусам оборудования.
• УЗО. Устройство безопасности, которое отключает линию при утечке тока на корпус.
• Сопротивление растеканию. Главный параметр: оно должно быть не выше 30 Ом для системы TT.

Систему заземления необходимо собирать целиком, в виде замкнутой цепи: контур заземления без провода до щита бесполезен, а провод без УЗО не защищает человека. Ток утечки уходит в землю только в том случае, когда есть контакт от корпуса прибора до заземляющего электрода.

Схема работает так: при пробое изоляции корпус прибора оказывается под напряжением, ток идёт по защитному проводнику на шину, дальше в контур заземления и в землю. Разница токов в фазе и нуле заставляет УЗО отключить линию за 20–40 миллисекунд — быстрее, чем от удара током остановится сердце. Это и есть смысл всей схемы безопасности.

Монтаж и установка заземления в частном доме делаются до отделки: заземляющий контур заземления закладывают вместе с фундаментом или сразу после него, чтобы потом не копать по готовому благоустройству. Оборудования это тоже касается — котёл, насос и бойлер необходимо подключить к системе заземления при монтаже, а не после.

Системы заземления: TN-C-S и TT

Схема подключения дома к электрической сети определяет, как устроен защитный проводник и что необходимо делать владельцу.

• TN-C. Старая схема с воздушной линией: ноль и защитный проводник совмещены, отдельного PE нет. В новом доме не применяется.
• TN-C-S. Самая частая: совмещённый PEN приходит с линии и разделяется на N и PE в вводном щите, а точка разделения соединяется с контуром заземления.
• TT. Ноль берут из сети, а защитный проводник — только от своего контура заземления. Применяется, если линия старая и обрыв нуля вероятен.
• Выбор схемы. TN-C-S при исправной сети с повторным заземлением опор, TT — при ветхой воздушной линии.
• Обязательное условие TT. На вводе ставится УЗО, иначе защита не работает: автомат при таком замыкании не отключится.
• Запрет. Совмещать N и PE после точки разделения нельзя ни в одной схеме.

Для нового дома с подземным вводом от современной подстанции берут TN-C-S. Для старого посёлка с воздушкой на деревянных опорах правильнее TT с обязательным УЗО: там обрыв нуля случается регулярно, а при TT такой обрыв не выносит потенциал на корпуса техники.

Из чего состоит устройство контура

• Вертикальные электроды. Стальные уголки 50×50×5 мм, круг 16–20 мм или готовые омеднённые штыри длиной 1,5 метра с муфтами.
• Горизонтальная связь. Полоса 40×4 мм, сваркой соединяет электроды в единый контур заземления.
• Заземляющий проводник. Та же полоса или медный провод 10 мм² от контура заземления до щита, с болтовым соединением для проверки.
• Главная заземляющая шина. В щите: к ней приходят проводник от контура заземления и все PE-проводники дома.
• Ревизионный колодец. Небольшой лючок над болтовым соединением, чтобы измерять сопротивление без раскопок.
• Антикоррозийная защита. Сварные швы красят битумной мастикой, сам электрод — нет: он должен контактировать с грунтом.

Оцинкованные и омеднённые электроды служат 30–50 лет, чёрная сталь — 10–15 лет в зависимости от грунта. Разница в цене на дом — 8–15 тыс. ₽, и это тот случай, когда переплата оправдана: переделывать контур заземления под готовой отмосткой неудобно.

Схема и размеры: какое устройство используется

Классическая схема для частного дома — треугольник из трёх электродов, но используется и линейное устройство.

• Треугольник. Три электрода по 2,5–3 метра со стороной треугольника 3 метра. Самый частый вариант для дома.
• Линейный контур заземления. Электроды в ряд с шагом 3 метра — когда места мало, например вдоль забора.
• Глубинный. Один составной штырь на 6–15 метров: занимает 1 м² площади, подходит для готового участка с газоном.
• Расстояние до дома. 1–3 метра от отмостки: ближе — вымывается грунт, дальше — растёт длина проводника.
• Глубина заложения полосы. 0,5–0,8 метра, ниже уровня промерзания верхнего слоя.
• Правило шага. Расстояние между электродами не меньше их длины, иначе зоны растекания тока накладываются.

Сопротивление растеканию зависит от грунта. В глине и суглинке треугольник из трёх штырей по 3 метра даёт 15–25 Ом, в песке — 40–70 Ом, и там нужно больше электродов или глубинный вариант. В скальном грунте контур заземления выносят в сторону, к участку с почвой, или используют электролитическое заземление.

Сколько электродов нужно по типу грунта

Грунт	Удельное сопротивление	Электроды 3 м	Ожидаемое сопротивление
Торф, чернозём влажный	20–50 Ом·м	2–3 шт.	8–15 Ом
Глина, суглинок	50–100 Ом·м	3 шт.	15–25 Ом
Супесь	100–300 Ом·м	4–6 шт.	25–35 Ом
Песок сухой	300–1000 Ом·м	6–10 шт. или глубинный	30–60 Ом
Скала, щебень	от 1000 Ом·м	Вынос контура заземления или электролит	по замеру

Нормы такие: 30 Ом для частного дома с однофазным вводом 220 В и 4 Ом для трёхфазного ввода 380 В с повторным заземлением нейтрали. Если дом с газовым котлом, производитель часто требует не больше 10 Ом — это уточняют в паспорте оборудования до монтажа контура заземления.

Монтаж и установка контура заземления своими руками

Установка контура заземления — единственная часть электрической схемы, которую реально сделать без допуска: сварка и лопата, никакой работы под напряжением.

• 1. Разметка. Треугольник со стороной 3 метра в 1–3 метрах от отмостки, подальше от коммуникаций.
• 2. Траншея. Глубина 0,5–0,8 метра, ширина 0,3 метра по сторонам треугольника.
• 3. Забивка электродов. Кувалдой или отбойником, конец заглубляют на 20–30 см ниже дна траншеи.
• 4. Сварка полосы. Полоса 40×4 мм приваривается к каждому электроду по всей ширине контакта, а не точкой.
• 5. Вывод к дому. Полоса идёт по траншее до стены и поднимается на фасад к точке ввода.
• 6. Болтовое соединение. На стене: сюда крепится проводник в дом, соединение доступно для проверки.
• 7. Защита швов. Все сварные швы — битумной мастикой, электроды не красят.
• 8. Проводник в щит. Медь 10 мм² или полоса до главной заземляющей шины, без разрывов и коммутации.
• 9. Замер. Прибором М416 или аналогом: измеряют сопротивление и составляют протокол.
• 10. Засыпка. Однородным грунтом без строительного мусора, с проливкой водой и трамбовкой.

Работа занимает день вдвоём при готовых материалах. Комплект омеднённых штырей на 9 метров с муфтами стоит 6–14 тыс. ₽, чёрная сталь с уголками — 3–6 тыс. ₽ плюс аренда сварочного аппарата.

Единственный момент, который нельзя обойти: сварка. Болтовые соединения в грунте окисляются за 3–5 лет, и контур заземления перестаёт работать при внешне целом виде. Под землёй — только сварка, болт допустим только на стене в ревизионной точке.

Заземление и молниезащита: общая схема

Это разные системы, которые обычно используют один контур заземления, и путать их нельзя.

• Заземление. Отводит ток утечки от корпусов техники, работает постоянно, рассчитано на десятки ампер.
• Молниезащита. Принимает разряд молнии в десятки килоампер и отводит его в землю за микросекунды.
• Молниеприёмник. Штырь на коньке высотой 1–2 метра либо сетка или трос по коньку — по типу кровли.
• Токоотводы. Круг 8–10 мм по фасаду от приёмника к контуру заземления, минимум два по разным углам дома.
• Общий контур заземления. Молниезащиту подключают к тому же контуру заземления, но отдельными токоотводами.
• Когда нужна. Дом на открытом месте, на возвышении, рядом с высокими деревьями, с металлической кровлей.

Полная молниезащита для дома 10×12 метров стоит 60–150 тыс. ₽. Если бюджет ограничен, разумный минимум — рабочий контур заземления и ограничитель импульсных перенапряжений в щите: он снимает наводки от близкого разряда, которые выжигают технику чаще, чем прямое попадание.

Проверка и обслуживание: замер сопротивления

• Замер после монтажа. Обязателен, с протоколом: он пригодится при подключении газа и при сдаче дома.
• Периодичность. Раз в год визуальный осмотр, раз в 3 года — инструментальный замер сопротивления.
• Когда мерить. В сухой сезон, летом или в начале осени: весной грунт влажный и цифры получаются лучше реальных.
• Ревизия соединения. Болт на стене подтягивают и очищают от окислов раз в год.
• Признак проблемы. Пощипывание от корпусов техники, срабатывание УЗО без причины, помехи в электронике.
• Что делать при росте сопротивления. Добавить электроды в контур, пролить зону соляным раствором нельзя — это ускоряет коррозию.

Средний срок работы контура из чёрной стали в глине — 12–18 лет, дальше сопротивление растёт из-за коррозии сварных швов. Омеднённые электроды с заводскими муфтами держат параметры 30 лет и дольше, поэтому для нового дома берут именно их.

Сколько стоит заземление в частном доме

Позиция	Цена, 2026
Комплект омеднённых штырей 9 м	6 000–14 000 ₽
Уголок 50×50 и полоса 40×4 (комплект)	3 000–6 000 ₽
Медный проводник 10 мм², за метр	250–450 ₽
Земляные работы вручную	4 000–9 000 ₽
Сварка и монтаж	6 000–15 000 ₽
Замер с протоколом	3 500–8 000 ₽
Контур под ключ	15 000–45 000 ₽
Молниезащита дома 10×12 м	60 000–150 000 ₽

Для сравнения: ремонт техники после одного скачка напряжения обходится в 50–150 тыс. ₽, а газовщики без протокола замера просто не подключат котёл. Поэтому контур заземления делают до отделки и благоустройства участка, пока техника ещё может подъехать.

Типичные ошибки и безопасность

• Заземление на трубу или арматуру фундамента. Не работает и опасно: потенциал уходит в конструкции дома.
• Ноль вместо PE. Перемычка с нуля на контакт розетки — прямая опасность при обрыве нуля на линии.
• Болтовые соединения в грунте. Окисляются за 3–5 лет, контур перестаёт работать незаметно.
• Электроды покрашены. Краска изолирует металл от грунта, сопротивление вырастает в разы.
• Слишком близко к дому. Контур в 30 см от фундамента: грунт вымывается, а зимой промерзает глубже.
• Мало электродов в песке. Три штыря дают 60 Ом вместо 30, и норма не выполняется.
• Нет замера. Контур сделан, но никто не знает его сопротивление; при подключении газа это выявится сразу.
• PE через автомат. Защитный проводник нельзя коммутировать: никаких автоматов и клемм с разрывом.
• Отдельные контуры для дома и молниезащиты. Между ними возникает разность потенциалов; системы объединяют.

Если контур уже сделан и сопротивление не проходит по норме, порядок такой: добавить два-три электрода на расстоянии не меньше 3 метров, соединить их полосой с существующим контуром и повторить замер. Это дешевле полной переделки и решает проблему в 8 случаях из 10.

Виды заземлителей: что обычно используется

Заземлитель — это часть конструкции, которая находится в земле. Элементов у него немного, но от их выбора зависит срок службы всей электрической защиты, поэтому выбирать необходимо внимательно.

• Стержневой заземлитель. Стальной омеднённый штырь диаметром 14–18 мм, который наращивают муфтами до 6–15 метров. Занимает мало места и обычно даёт стабильное сопротивление.
• Уголковый. Стальной уголок 50×50×5 мм длиной 2,5–3 метра: самый дешёвый вариант заземлителя, срок службы 10–15 лет.
• Полосовой. Стальная полоса 40×4 мм в траншее по периметру: используется как связь между электродами и как самостоятельный горизонтальный заземлитель.
• Фундаментный. Арматура фундамента, выведенная наружу заранее и приваренная к шине: применяется только если такое решение заложено в проекте.
• Электролитический. Перфорированный корпус с солевым наполнителем для скального и песчаного грунта: дорого, но работает там, где обычные электроды бесполезны.
• Модульный комплект. Заводской набор элементов: штыри, муфты, наконечник, зажим и паста для контакта — самый быстрый способ собрать заземлитель своими силами.

Главная заземляющая шина в щите — второй обязательный элемент системы. К ней приходят проводник от заземлителя, все PE-проводники линий и провод от системы уравнивания потенциалов. Шину делают медной или стальной, с болтовым креплением каждого проводника отдельно: скрутки и общие зажимы здесь не применяются.

Уравнивание потенциалов: схема и элементы

Контур заземления в земле — только половина системы. Внутри дома должно быть устройство уравнивания потенциалов, иначе разные металлические части остаются под разным напряжением.

• Основная система (ОСУП). От главной шины соединяют вводные трубы воды, канализации, газа, металлические конструкции и корпус котла.
• Дополнительная система (ДСУП). В санузле: коробка уравнивания, к ней подключают ванну, трубы, полотенцесушитель и корпуса приборов.
• Сечение проводников. Для ОСУП медь 6–10 мм², для ДСУП 4–6 мм², соединения только болтовые и доступные для осмотра.
• Что нельзя. Использовать трубы отопления как проводник электрической защиты: при замене на пластик система рвётся незаметно.
• Газовое оборудование. Котёл заземляют по инструкции производителя, а на газовом вводе ставят диэлектрическую вставку.
• Проверка. Тестером между корпусами приборов и шиной: разница потенциалов должна быть близка к нулю.

Именно отсутствие уравнивания потенциалов даёт эффект, знакомый многим: от корпуса стиральной машины или смесителя «щиплет». Ток при этом небольшой, но он показывает, что система защиты собрана не до конца, а при пробое изоляции удара уже не избежать.

Заземление построек и техники в частном доме

• Гараж и мастерская. Свой PE-проводник от главной шины дома; отдельный контур делают, только если постройка питается от своего ввода.
• Баня. Обязательна дополнительная система уравнивания потенциалов: влажность и металлическая печь дают повышенный риск.
• Скважина и насос. Металлическая обсадная труба соединяется с контуром, кабель насоса — с PE в щите.
• Уличное освещение и ворота. Металлические опоры и приводы подключают к тому же контуру, что и дом.
• Электромобиль. Зарядной станции необходимо своё УЗО типа B и проверенное сопротивление контура.
• Септик и ёмкости. Металлические баки в грунте соединяют с контуром, иначе они сами становятся заземлителем случайных токов.

Общее правило: у дома и всех построек на участке должна быть одна система заземления. Два независимых контура в 10 метрах друг от друга дают разность потенциалов, и при грозе между ними проходит ток по кабелям связи и питания — так выгорают роутеры, камеры и автоматика ворот.

Что дальше

• Электрощит — куда приходит заземляющий проводник
• Проводка в доме — третий провод в каждой линии
• Розетки и выключатели — где PE обязателен
• Подключение к сетям — что проверяют при вводе в эксплуатацию

Какое сопротивление заземления нужно в частном доме

Не больше 30 Ом при однофазном вводе 220 В и 4 Ом при трёхфазном 380 В. Для газового котла производитель часто требует до 10 Ом.

Сколько стоит заземление частного дома

15–45 тыс. ₽ под ключ в 2026 году, включая материалы, земляные работы, сварку и замер с протоколом.

Можно ли сделать заземление своими руками

Можно: работа не под напряжением. Нужны лопата, кувалда и сварочный аппарат, а замер сопротивления заказывают отдельно.

Сколько электродов нужно для контура

Три штыря по 2,5–3 метра в глине и суглинке, 4–6 в супеси, 6–10 или глубинный вариант в сухом песке.

Чем заземление отличается от молниезащиты

Заземление отводит ток утечки от корпусов техники, молниезащита принимает разряд молнии. Контур общий, но токоотводы отдельные.
